Страница 12
VIDEO OUT
S−VIDEO
VIDEO
VIDEO
AUDIO
Cb/Pb
R
AUX IN
MIX OUT
VIDEO OUT
L
R
L
Cr/Pr
Y
COAXIAL
AM
GND
FM
SCART OUTPUT (CVBS/RGB)
TUNER

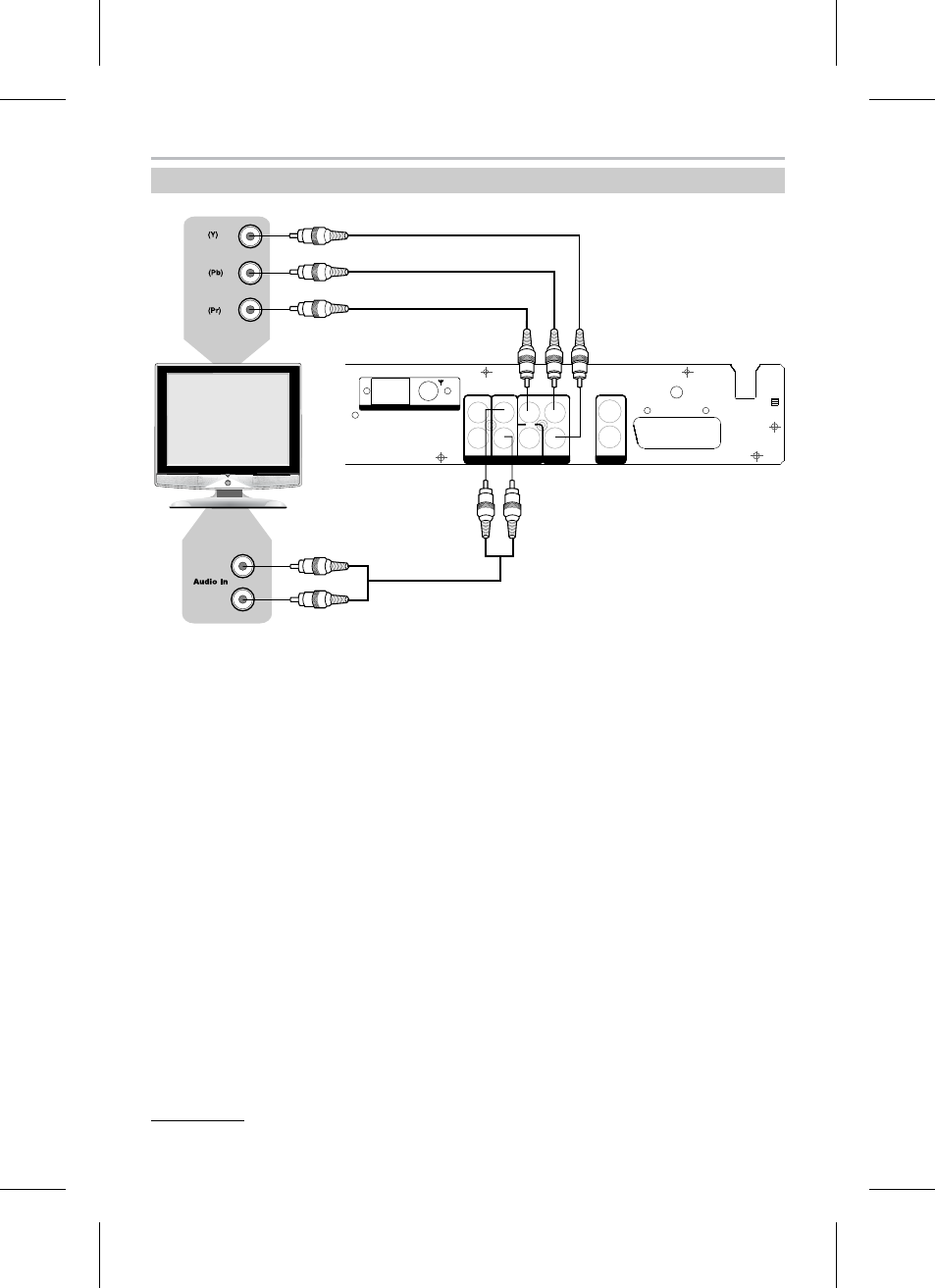

Подключение к телевизору с входом сигнала прогрессивной развертки
ПОДКЛЮЧЕНИЕ
10
Задняя панель*
Аудиокабель
Телевизор с поддержкой
прогрессивной развертки
Если Ваш телевизор поддерживает режим прогрессивной развертки, используйте его для получения
наиболее качественного изображения. Подключите устройство к телевизору с помощью компонентного
кабеля (Y Cb/Pb Cr/Pr). Установите соответствующий параметр в настройках изображения для
ТВ−развертки. Настройки смотрите на стр. 31.
Подключение к акустической системе телевизора
При необходимости использования акустической системы телевизора аудиовход телевизора
можно подключить к стереофоническому аудиовыходу DVD−ресивера. Установите параметр
Микширование/Конфигурация в меню настроек звука в режим Стерео вместо 5.1.
Настройки смотрите на стр. 31.
* Расположение входных/выходных разъемов на задней панели для ресиверов серии DK11**SI.
