4.1.2 Замена металлического сильфона
(рис.4)
Замена производится, как описано в разделе
4.1.1, только сначала следует отвинтить
резьбовую втулку (5.2), удалить гайки (11.2) и
отделить верхнюю часть (11) от промежуточной
вставки (9).
Заменить уплотнение (9.1).
4.1.3 Замена изолирующей вставки
Произвести замену, как описано в разделе 4.1.1.
4.2 Замена конуса и/или седла
Если сам клапан не обеспечивает плотный
затвор, то это может быть вызвано следующими
причинами:
a) попадание грязи или каких-либо частиц
между седлом и конусом
b) повреждение уплотнительной кромки на
конусе и/или седле.
5.2 Резьбовая втулка
9. Промежуточная вставка
9.1 Уплотнение
10. Металлический сильфон
11. Верхняя часть
11.1 Контрольное подключение
11.2 Гайка

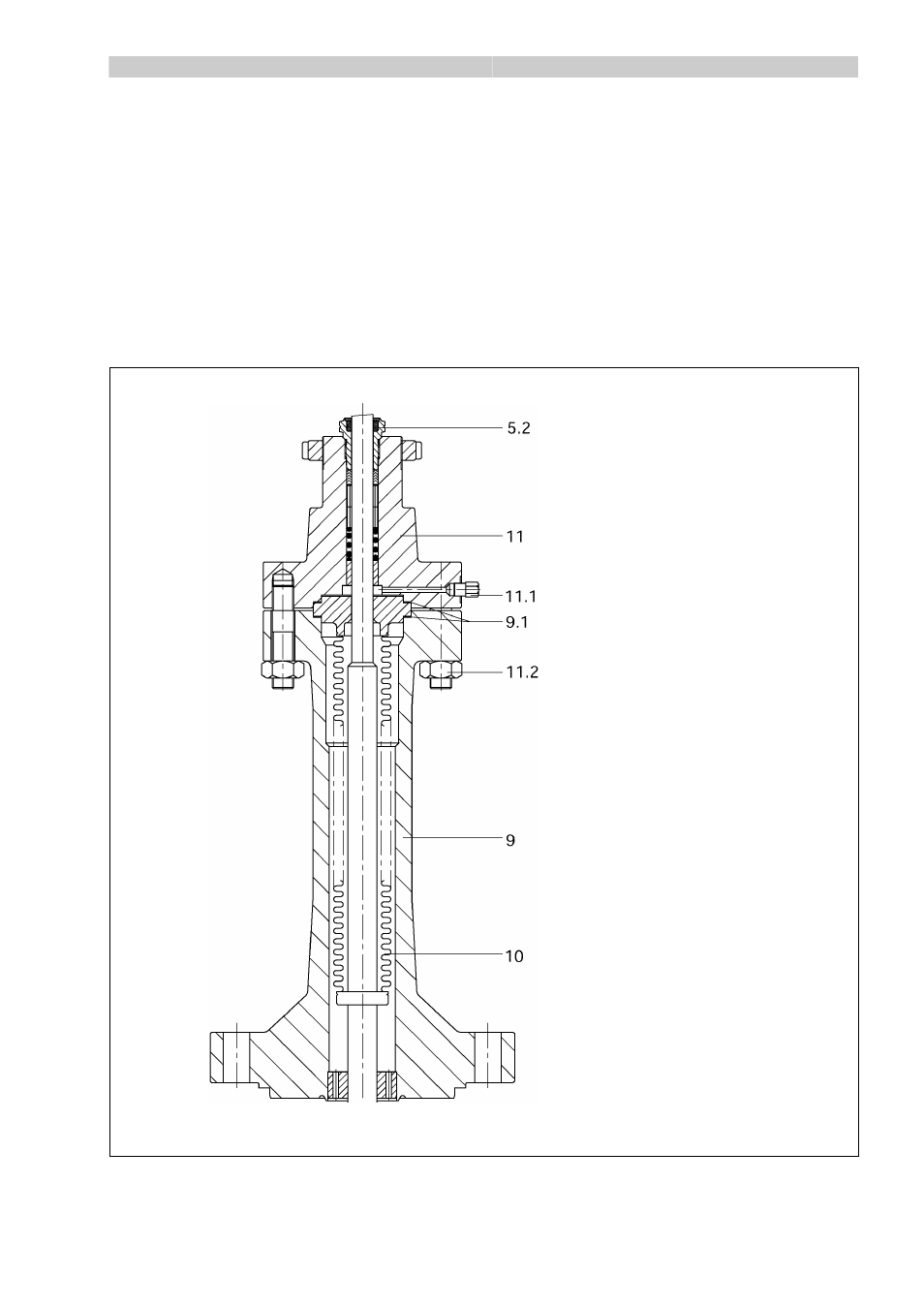

Рис.4. Исполнение с металлическим сильфоном (вид для Ду 50…Ду 150)
