Инструкция по эксплуатации Samson 251-7 Регулирующий клапан
Страница 3
Стр. 3
EB 8051 RU
1.1 Возможности замены привода
(см. также ЕВ 8310 для тип 271 и ЕВ 8311 для
тип 3277)
На месте простого пневматического привода
могут быть смонтированы пневматический
привод с дополнительным ручным дублером
или электрический привод.
Для всех значений условного диаметра
стандартный пневматический привод можно
заменить на больший или меньший.
Если в комбинации клапан-привод рабочий ход
привода больше рабочего хода клапана,
изготовитель оборудования устанавливает
такое предварительное напряжение пакета
пружин в приводе, при котором значения
рабочего хода обоих устройств совпадут.
Каждый клапан имеет элементы конструкции,
предназначенные
для
монтажа
соответствующего ему стандартного привода.
Если требуется использовать какой-либо
другой
привод,
следует
определить
необходимые для него монтажные элементы
конструкции.
Требующиеся монтажные элементы с их
номенклатурными номерами определяются по
запросу каталога 1600-0501 по 0550.
Первоначальные детали тогда заменяются на
вновь поставляемые.

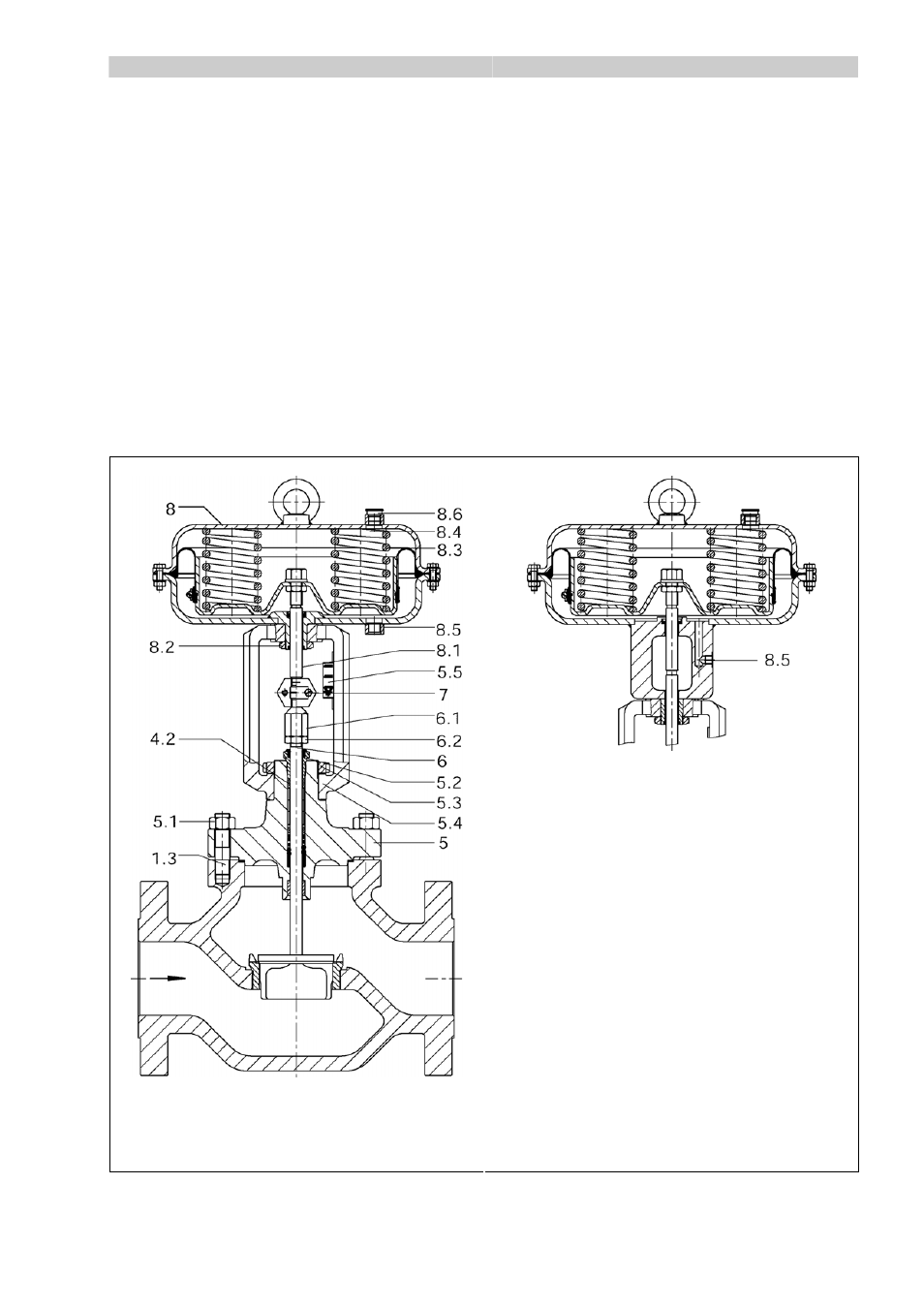

Рис.2
Сечение клапана тип251-1 (251-7)
1. Корпус клапана
1.3 Уплотнение
2. Седло
3. Конус
4.2 PTFE-V-кольцевое уплотнение
5. Верхняя часть клапана
5.1 Гайки
5.2 Резьбовая втулка
5.3 Рама
5.4 Гайка крепления рамы
5.5 Линейка величины хода
6. Шток конуса
6.1 Соединительная гайка
6.2 Контргайка
7. Муфта
8. Привод
8.1 Шток привода
8.2 Гайка крепления привода
8.3 Мембрана
8.4 Пружина
8.5 Подключение управляющего давления
8.6 Сброс воздуха
