Стр. 6

EB 8051 RU


4.1 Замена набивки сальников
4.1.1 Стандартное исполнение

Если сальники не обеспечивают необходимого
уплотнения, то потребуется заменить набивки
(4.2) и уплотнения (4.5 и 4.6) в следующем
порядке.
Снять привод согласно указаниям раздела 2.1.

Демонтаж
Освободить гайки (5.1) и снять верхнюю часть
клапана (5) с конусом.
Отвинтить со штока конуса соединительную
гайку и контргайку (6.1 и 6.2). Вывинтить
резьбовую втулку (5.2) сальника.
Вынуть через верхнюю часть клапана шток с
конусом.
С помощью специального инструмента извлечь
из уплотнительного пространства клапана
отдельные

части

набивки

сальника.

Поврежденные части заменить. Тщательно
очистить уплотнительное пространство.
Все детали, включая шток конуса (6) обработать
смазкой (Зак.№. 8150-0112).

Вставить конус в корпус клапана и поставить
новую уплотнительную прокладку (1.1) и
установить верхнюю часть клапана.
Навинтить и затянуть гайки (5.1).
Аккуратно сдвинуть по штоку конуса детали
сальниковой

набивки

в

уплотнительное

пространство. При этом обращайте внимание на
правильный порядок расположения деталей.
Количество промежуточных втулок (4.2) может
зависеть от величины условного диаметра.
Завинтить и затянуть резьбовую втулку (5.2).
В случае использования высокотемпературной
набивки (уплотнения) резьбовую втулку следует
лишь слегка затянуть, а при потере уплотнения
– слегка подтянуть.

Навинтить контргайку (6.2) и соединительную
гайку (6.1) на шток конуса.

Смонтировать привод согласно описанию в гл.
2.1 и установить начальный и конечный уровни
управляющего давления согласно описанию,
приведенному в гл. 2.1.1.

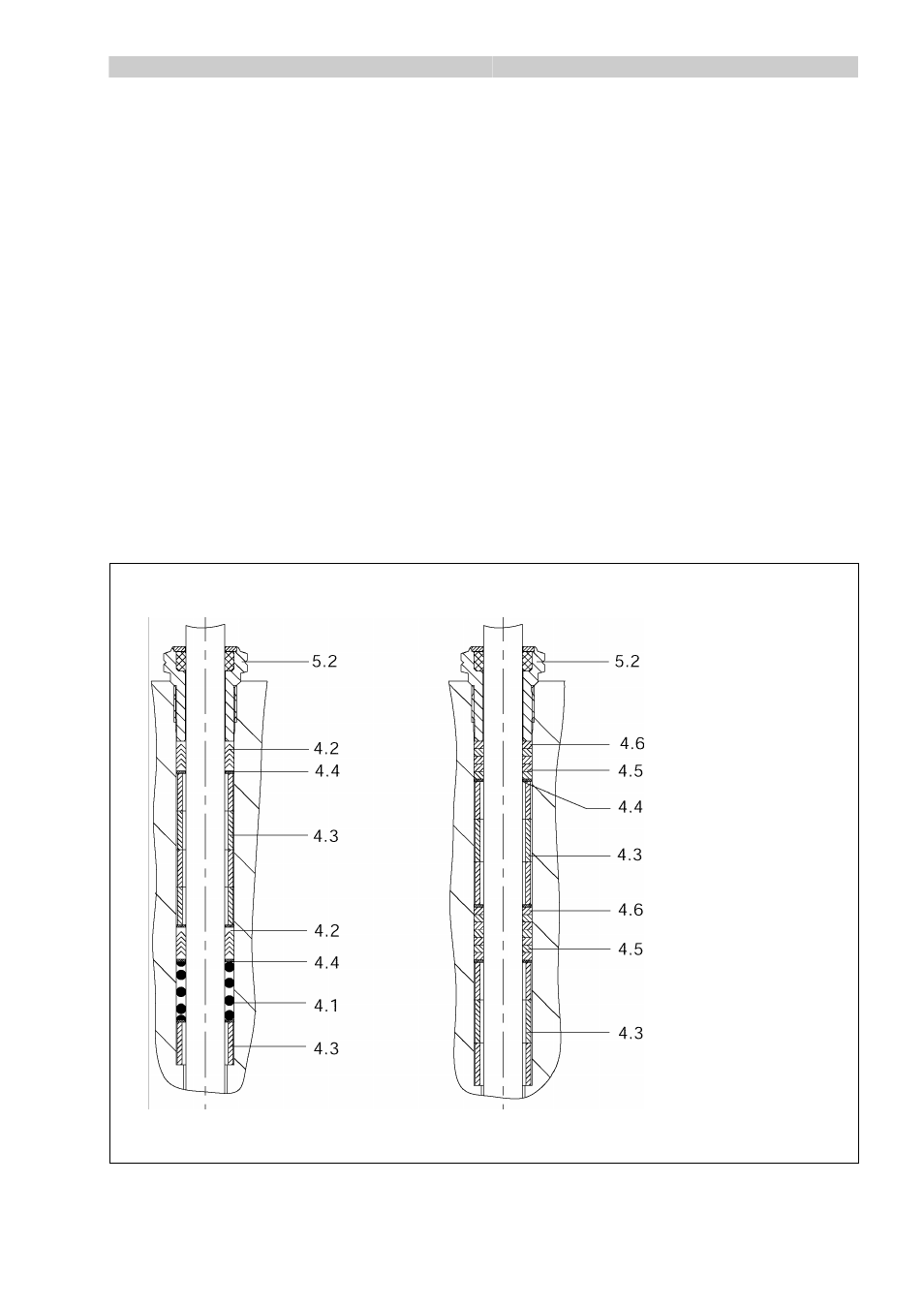

Стандартная набивка Высокотемпературная набивка

















4.1 Пружина
4.2 Уплотнение(я) типа

V-кольцо

4.3 Втулка(и)
4.4 Шайба(бы)
4.5 Угольная втулка(и)
4.6 Прессованный

графит

5.2 Резьбовая втулка

Рис.3. Набивка сальника (стандартное исполнение Ду 50…Ду 100)
