NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Руководство пользователя, версия. 1.0
Все права защищены © AAT Holding sp. z o.o.
89
7.2 Управление регистратором с помощью клавиатуры KBD30:
Клавиатура передает NV-KBD30 команды со скоростью 9600 бит/с следующим образом: 8 бит
данных / 1 стоп-бит / без проверки по четности. Протоколом управления по умолчанию
является протокол N-Control, которому присваивается позиция № 4 в настройках клавиатуры.
Примечание: Все камеры в одной системе должны иметь одинаковые протоколы управления
и скорость передачи данных, устанавливаемые в соответствующих пунктах
меню (более подробную информацию см. в руководстве пользователя камерой).
Примечание: Подробная информация о клавиатурах NV-KBD30 и NV-KBD70 представлена в
соответствующих руководствах пользователя.
В таблицах на последующих страницах представлено описание управления регистратором с
помощью клавиатур NV - KBD 30 и NV-KBD70.

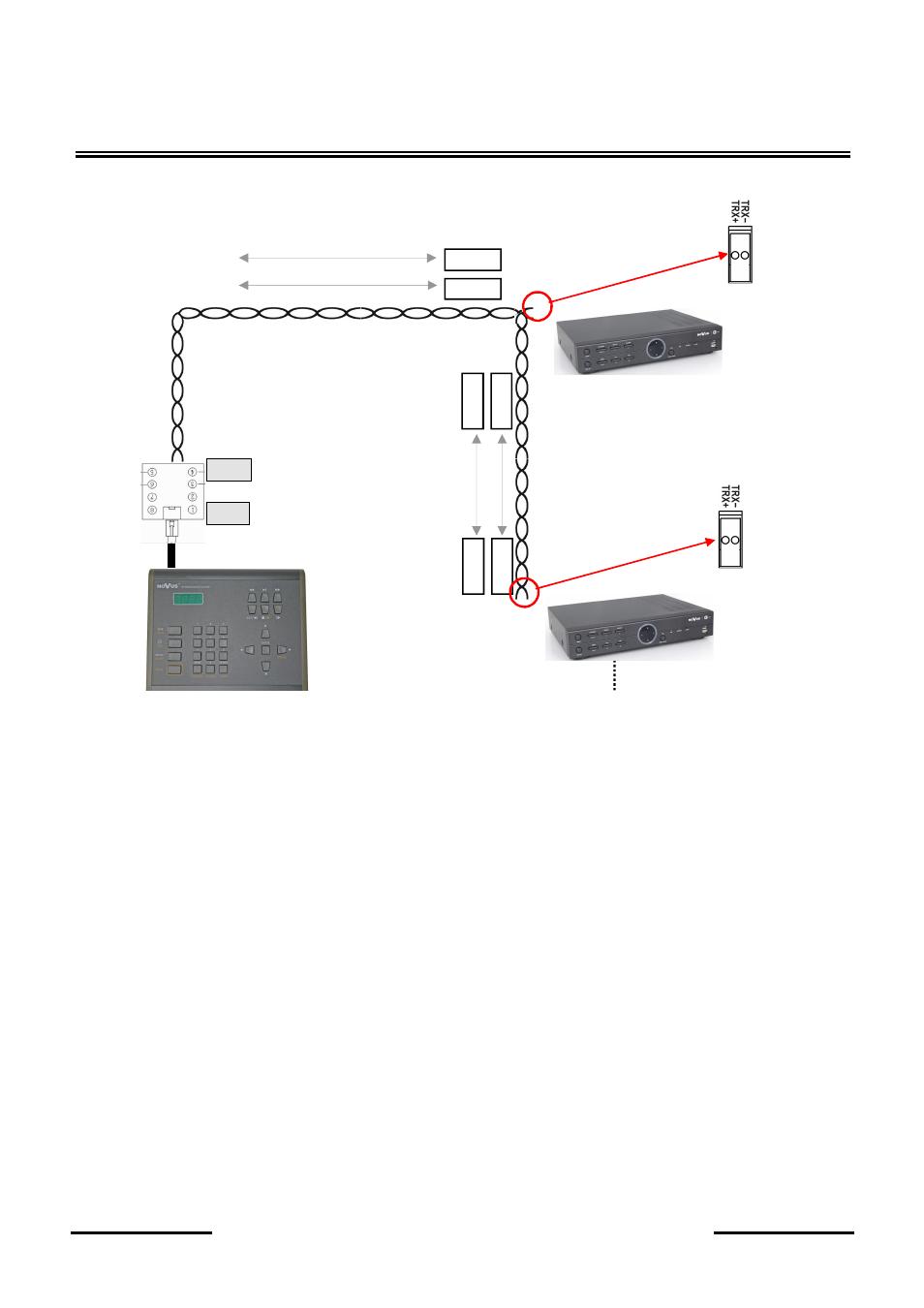

УПРАВЛЕНИЕ РЕГИСТРАТОРОМ С ПОМОЩЬЮ СИСТЕМНЫХ КЛАВИАТУР
RS-485 (+)
RS-485 (
-
)
До 9 регистраторов, подключенных
подобным образом
TRX +
TRX -
T
R
X
+
T
R
X
-
T
R
X
+
T
R
X
-
NV-KBD30
RS485 (TX-)
styk 4
RS485(TX+)
styk 5
RS-485
R
S
-4
8
5
R
S
-4
8
5
