NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Руководство пользователя, версия. 1.0
Все права защищены © AAT Holding sp. z o.o.
13
ЗАПУСК УСТРОЙСТВА
1.
VIDEO IN:
16 или 8 (в зависимости от модели) видеовходов для подключения
источников видеосигнала к регистратору.
Примечание: При использовании витой пары длиной несколько сотен
метров в качестве средства передачи данных и слабом видеосигнале
возможно появление небольших перекрестных помех.
2. AUDIO IN 1~8:
8 линейных моно аудиовходов (типа RCA на дополнительном кабеле (в
комплекте)) для подключения микрофонов.
Примечание: Звукозапись может осуществляться, только если это не
противоречит правовым нормам данной страны.
3. NETWORK:
Разъем RJ-45 для подключения регистратора к локальной сети
стандарта 10/100 Мб/с.
4. VGA:
Гнездо главного монитора, разъем VGA. При использовании данного
типа соединения использовать кабель передачи сигналов, поставляемый с
монитором. Выход VGA работает одновременно с выходом CVS.
5. CVBS:
Гнездо главного монитора, композитный видеосигнал (CVS). Выход
CVS работает одновременно с выходом VGA.
ПРИМЕЧАНИЕ!
Регистраторы поддерживают функцию независимого вывода изображения на два монитора.
Одновременно только один монитор может работать с регистратором. По умолчанию активирован
выход VGA. Для переключения выхода VGA на BNC или BNC на VGA необходимо:
- нажать и удерживать в течение 3 секунд кнопку DISPLAY на передней панели (или на ИК-пульте
ДУ);
- одновременно нажать обе кнопки мыши;
- нажать правую кнопку мыши или клавишу ENTER и из раскрывшегося меню выбрать MOVE
DISPLAY FOCUS.
На предыдущей странице представлена таблица с опциями независимого двойного отображения.
Надпись N/A (Недоступно) означает, что в данный момент времени функция не может быть
запущена.

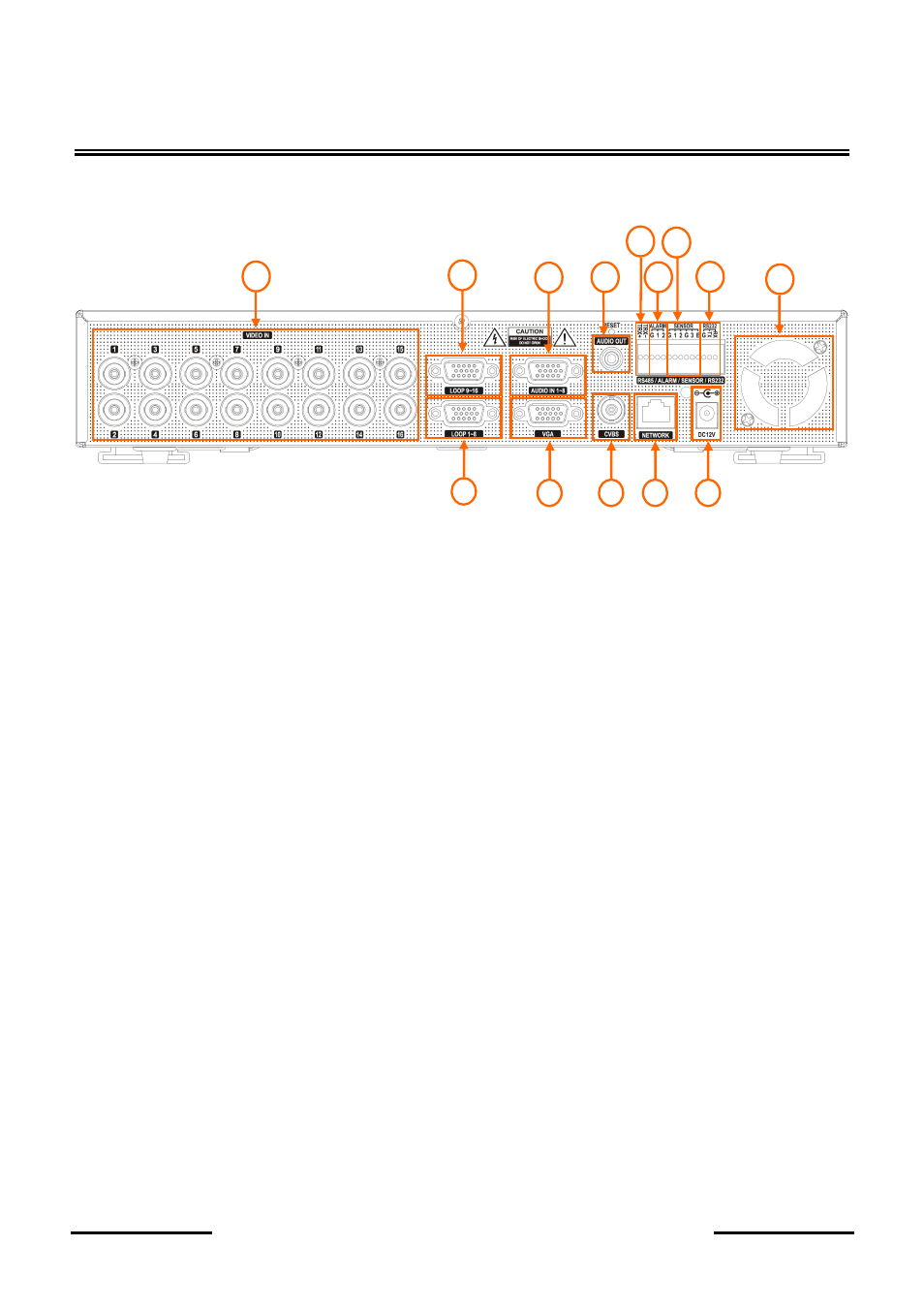

2.3.2 Электрические разъемы и прочие элементы задней панели регистраторов NDR-
EA2208 и NDR-EA2416
Вид NDR-EA2416
1
14
2
6
7
8
9
10
13
5
3
11
4
12
