ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К ВХОДАМ/ВЫХОДАМ
6. ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К ВХОДАМ/ВЫХОДАМ ТРЕВОГИ
Регистраторы NDR-EA2104, NDR-EA2208 и NDR-EA2416 имеют 4 входа тревоги (включая вход
записи аварии) и 2 выхода тревоги открытого коллекторного типа.
Разъемы оснащены зажимными клеммами. Расположение конкретных разъемов представлено в
в разделах 2.3.1 и 2.3.2.
Примечание: Входы и выходы тревоги не защищены от воздействия атмосферных разрядов.
Пользователь должен убедиться в том, что входы защищены от воздействия
электрических разрядов, которые могут повредить оборудование.
Примечание: Выходы тревоги на защищены от перенапряжения. Пользователь должен
обеспечить защиту выходов от перегрузок.
Мощность текущей нагрузки выходов с открытым коллектором не должна превышать 30 мА для
12 В постоянного тока. Мощность текущей нагрузки выходов релейного типа не должна
превышать 0,5 А для 12 В переменного тока и 1 А для 24 В постоянного тока. Если к системе
необходимо подключить устройства с высокой мощностью, необходимо использовать
дополнительные цепи, например релейные. Выходы могут работать как в нормально
разомкнутом, так и в нормально замкнутом режимах.
Подключение входов тревоги:
Входы тревоги работают по стандарту TTL/CMOS, поэтому их можно активировать с помощью
соответствующего уровня напряжения или нулевого напряжения. Высокое или низкое
логическое состояние на входах зависит от настроек в подменю Sensors (Датчики).

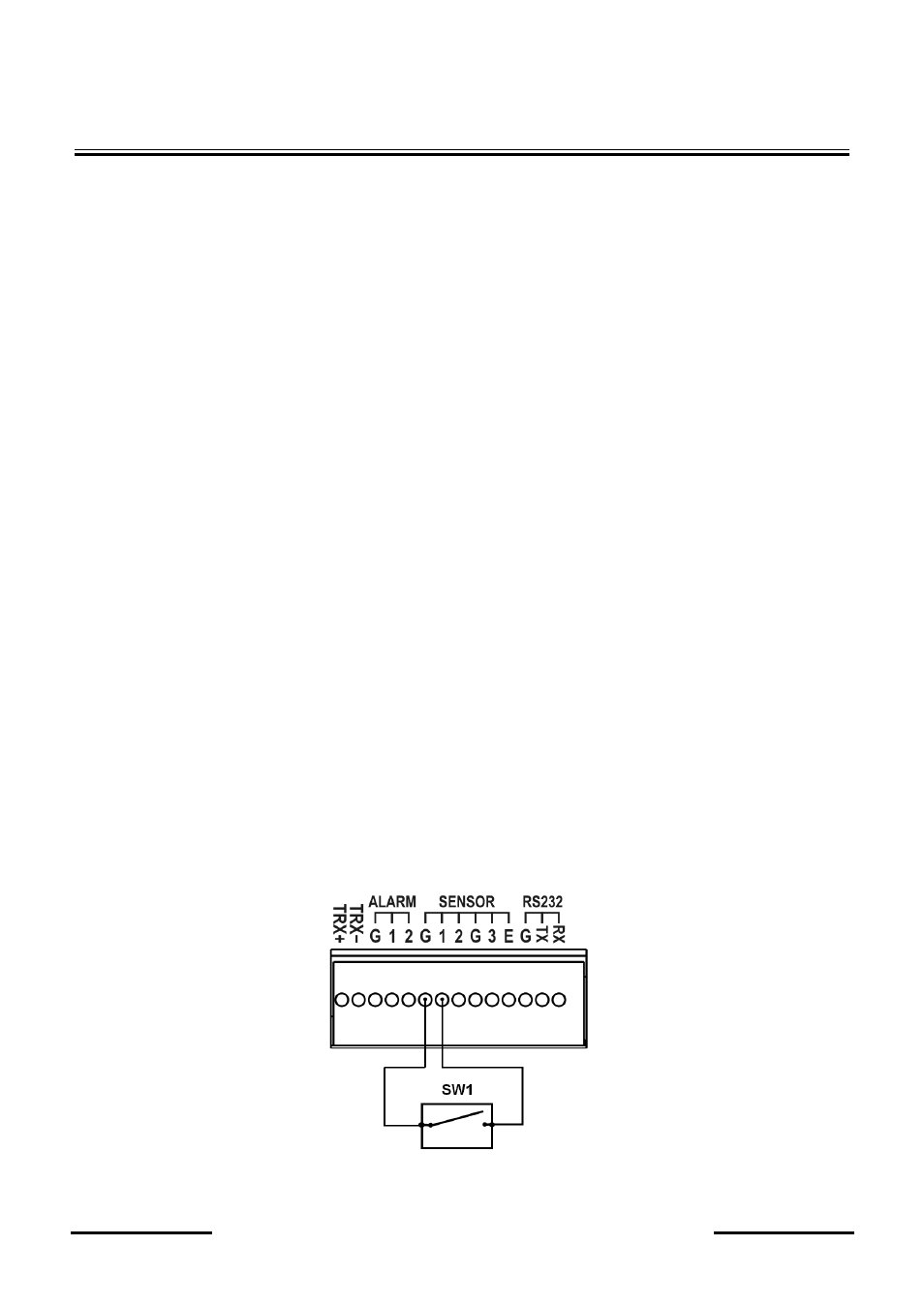

На следующей странице представлена схема тревожного входа № 9. Если в подменю Sensors
(Датчики) режим входа тревоги переведен в положение NO, замыкание переключателя SW1
активирует вход тревоги.
