NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Руководство пользователя, версия. 1.0
Все права защищены © AAT Holding sp. z o.o.
62
MEНЮ РЕГИСТРАТОРА
В крайнем левом столбце таблицы можно включить/отключить функцию текстового входа
для соответствующих портов (RS-232 или RS-485).
В столбце Title можно изменять название соответствующего порта.

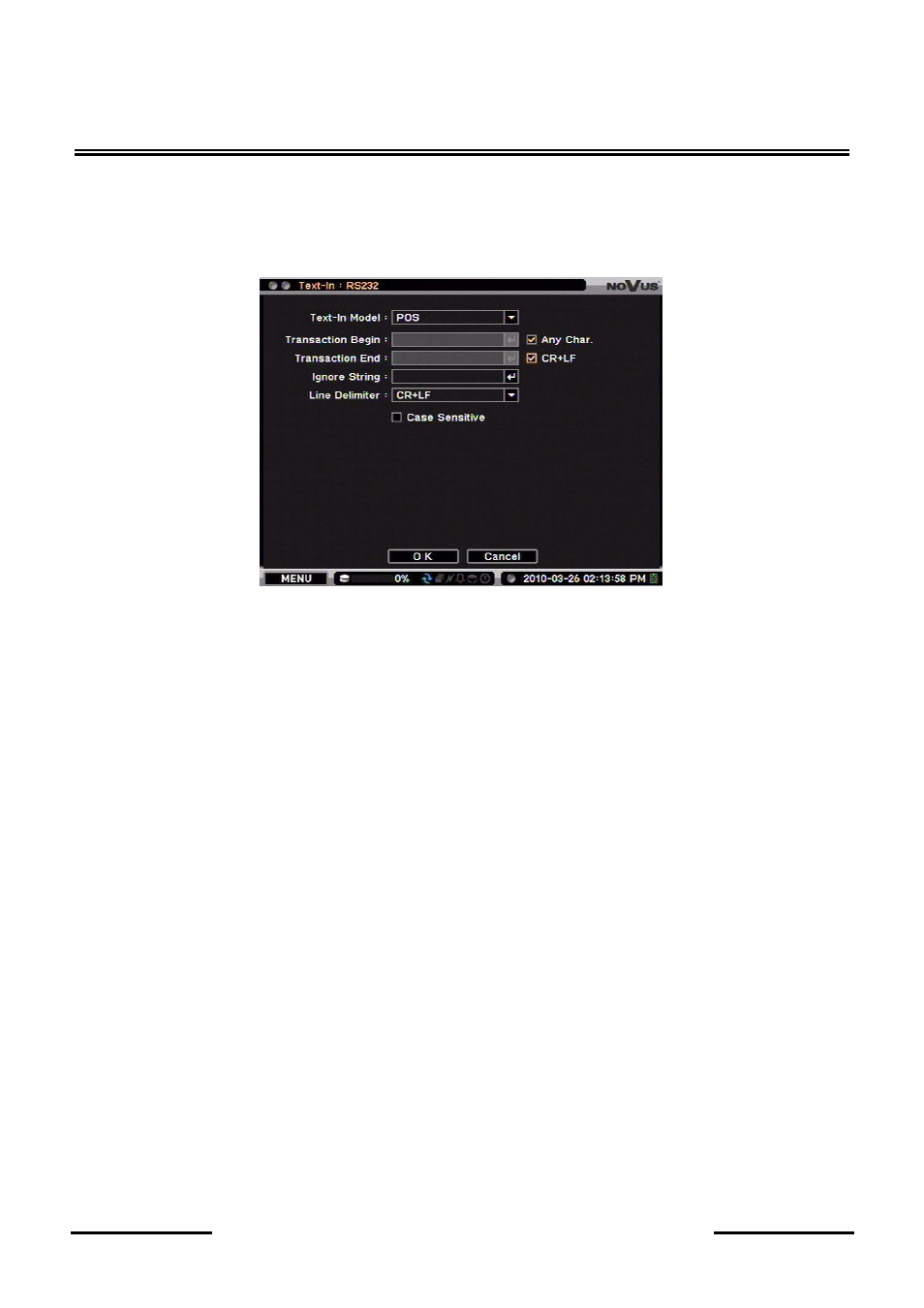

Выберите вкладку
Setup
, после чего появится следующее окно:
Для правильного захвата текстовых данных необходимо, чтобы параметры в вышеназванном
меню соответствовали параметрам данных, генерируемых внешними устройствами, а также
спецификациями производителя.
Процесс настройки портов RS-232 и RS-485 идентичен.
В поле Transaction begin (Начало транзакции) с помощью виртуальной клавиатуры необходимо
определить строки, которые станут началом линии транзакции. Если транзакция начинается с
разных символов, необходимо отметить опцию „Any Char.” (Любой символ). После этого поле
Transaction Begin становится неактивным.
В поле Transaction End (Конец транзакции) с помощью виртуальной клавиатуры необходимо
определить строки, которые будут интерпретированы как конец линии транзакции. Для
определения строки завершения транзакции необходимо ознакомиться с руководством
пользователя или производителем внешнего устройства.
В поле Ignore String (Игнорировать строку) задаются строки, которые полностью игнорируются
системой.
В поле Line Delimiter (Разделитель линии) необходимо указать строки, которые будут
определены системой как конец строки для должного форматирования отображаемого текста.
Доступные разделители:
- LF - новая линия;
- CR - возврат к началу линии
.
Примечание: Если порты RS-232 и RS-485 настроены на захват текста, их использование в
других целях невозможно.
