7. УПРАВЛЕНИЕ РЕГИСТРАТОРОМ С ПОМОЩЬЮ СИСТЕМНЫХ КЛАВИАТУР
Управление регистратором DVR с помощью системных клавиатур NV-KBD30 и NV-KBD70.
Управление цифровыми регистраторами NDR-EA4416, NDR-EA4208, NDR-EA3216, NDR-
EA3108 возможно осуществлять дистанционно с помощью системных клавиатур NV-KBD70
или NV-KBD30. Управление осуществляется либо через порт RS-485, либо RS-232 (при
использовании
соответствующего адаптера). Это позволяет управлять множеством
регистраторов (до 9 регистраторов с помощью клавиатуры NV-KBD30 и до 32 регистраторов с
помощью клавиатуры NV-KBD70). Общая длина шины RS-485 не должна превышать 1200 м.
Устройства подключаются по каскадному принципу, ответвление от главной линии не должно
превышать 1,5 м. На клавиатурах расположены кнопки, функции которых соответствуют
функциям регистратора. Кроме того, клавиатура оснащена жидкокристаллическим дисплеем, на
котором отображается информация о текущих функциях, параметрах передачи, и т.д.
7.1 Управление регистратором с помощью клавиатуры KBD70

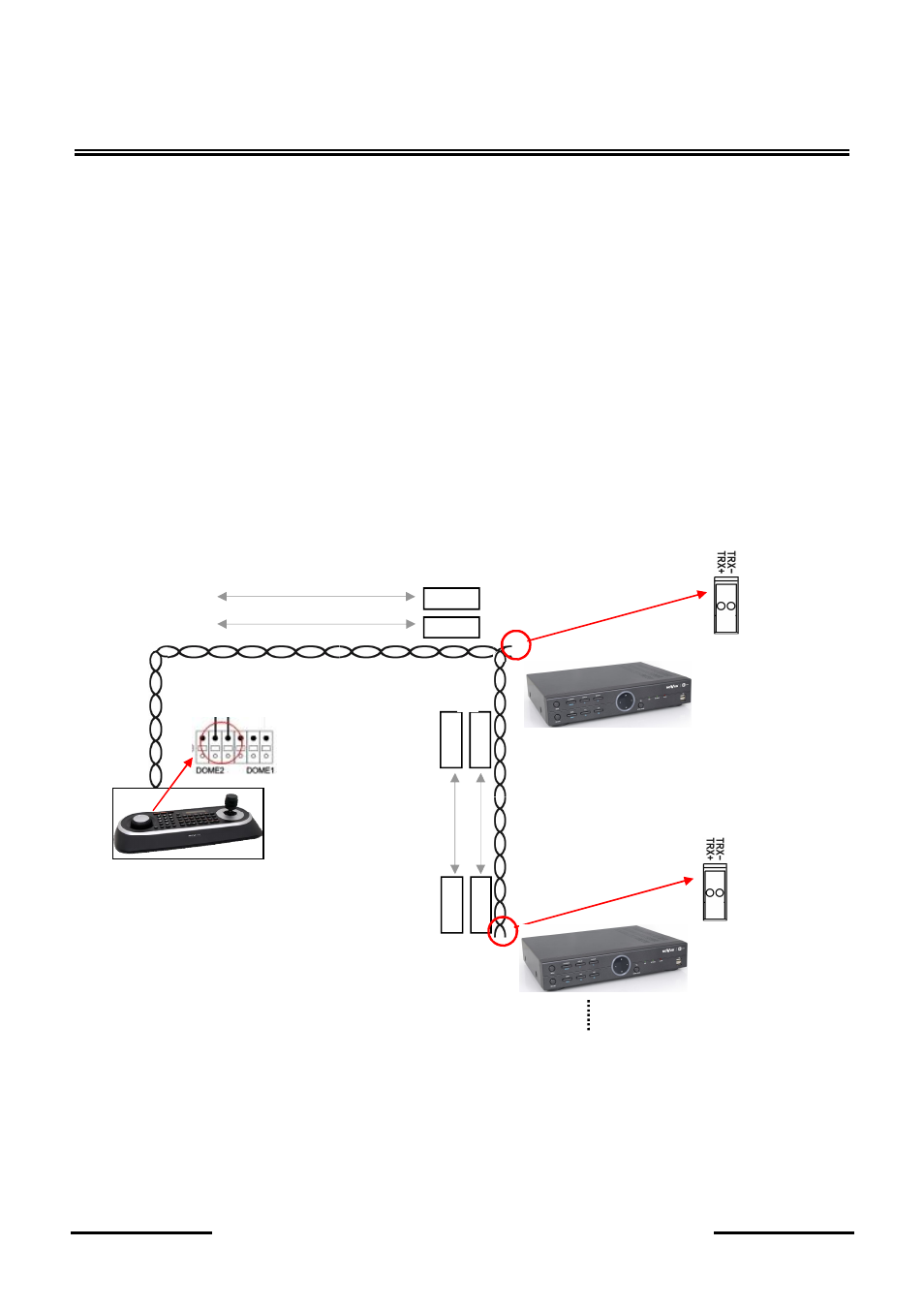

Схема подключения:
Примечание: Камеры, регистраторы и клавиатуры в одной системе должны иметь одинаковые
протоколы управления и скорость передачи данных, устанавливаемые в
соответствующих пунктах меню (более подробную информацию см. в
руководстве пользователя камерой).
УПРАВЛЕНИЕ РЕГИСТРАТОРОМ С ПОМОЩЬЮ СИСТЕМНЫХ КЛАВИАТУР
RS-485 (+)
RS-485 (
-
)
До 31 регистратора, подключенного подобным
образо
TRX +
TRX -
T
R
X
+
T
R
X
-
T
R
X
+
T
R
X
- Клавиатура KBD 70
Пример конфигурации:
Main Menu
Network -> Set Port ->
Set Baud Rate -> Dome2: 9600
Main Menu
Network -> Set Port ->
Com Ports -> Dome2:NC DVR
RS-485
R
S
-4
8
5
R
S
-4
8
5
