ЗАПУСК УСТРОЙСТВА
1.
VIDEO IN:
4 видеовхода для подключения видеосигнала с камер к регистратору .
Примечание: При использовании витой пары длиной несколько сотен
метров в качестве средства передачи данных и слабом видеосигнале
возможно появление небольших перекрестных помех .
2.
AUDIO IN:
4 линейных аудиомоновхода (типа RCA) для подключения микрофонов.
Примечание: Звукозапись может осуществляться только если это не
противоречит правовым нормам данной страны .
3.
NETWORK:
Разъем RJ-45 для подключения регистратора к локальной сети
стандарта 10/100Мб/с .
4.
VGA:
Гнездо главного монитора, разъем VGA. При использовании данного
типа соединения необходимо использовать кабель передачи сигналов,
поставляемый с монитором. Выход VGA работает одновременно с
выходом CVS.
5.
CVBS:
Гнездо главного монитора, композитный видеосигнал (CVS). Выход
CVS работает одновременно с выходом VGA.
ПРИМЕЧАНИЕ !
Регистраторы поддерживают функцию независимого вывода изображения на два монитора.
Одновременно только один монитор может работать с регистратором. По умолчанию активирован
выход VGA. Для переключения выхода VGA на BNC или BNC на VGA необходимо:
- нажать и удерживать в течение 3 секунд кнопку DISPLAY на передней панели (или на ИК-пульте
ДУ);
- одновременно нажать обе кнопки мыши;
- нажать правую кнопку мыши или клавишу ENTER и из раскрывшегося меню выбрать MOVE
DISPLAY FOCUS.
На следующей странице представлена таблица с опциями независимого двойного отображения.
Надпись N/A обозначает, что в данный момент функция не может быть использована.
2.3.1 Электрические разъемы и прочие элементы задней панели регистратора
NDR-EA2104

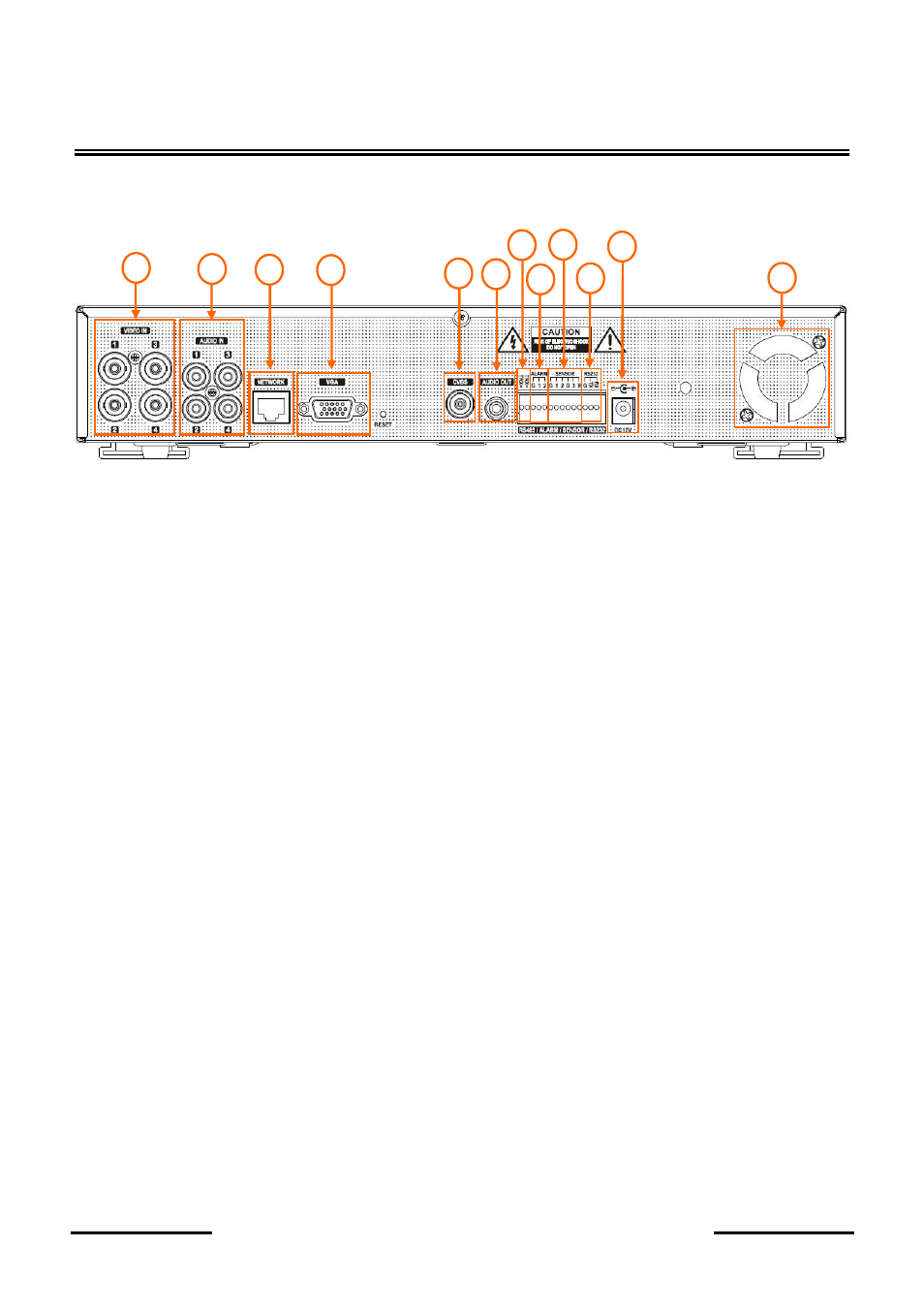

Вид NDR-EA2104
