ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus
95

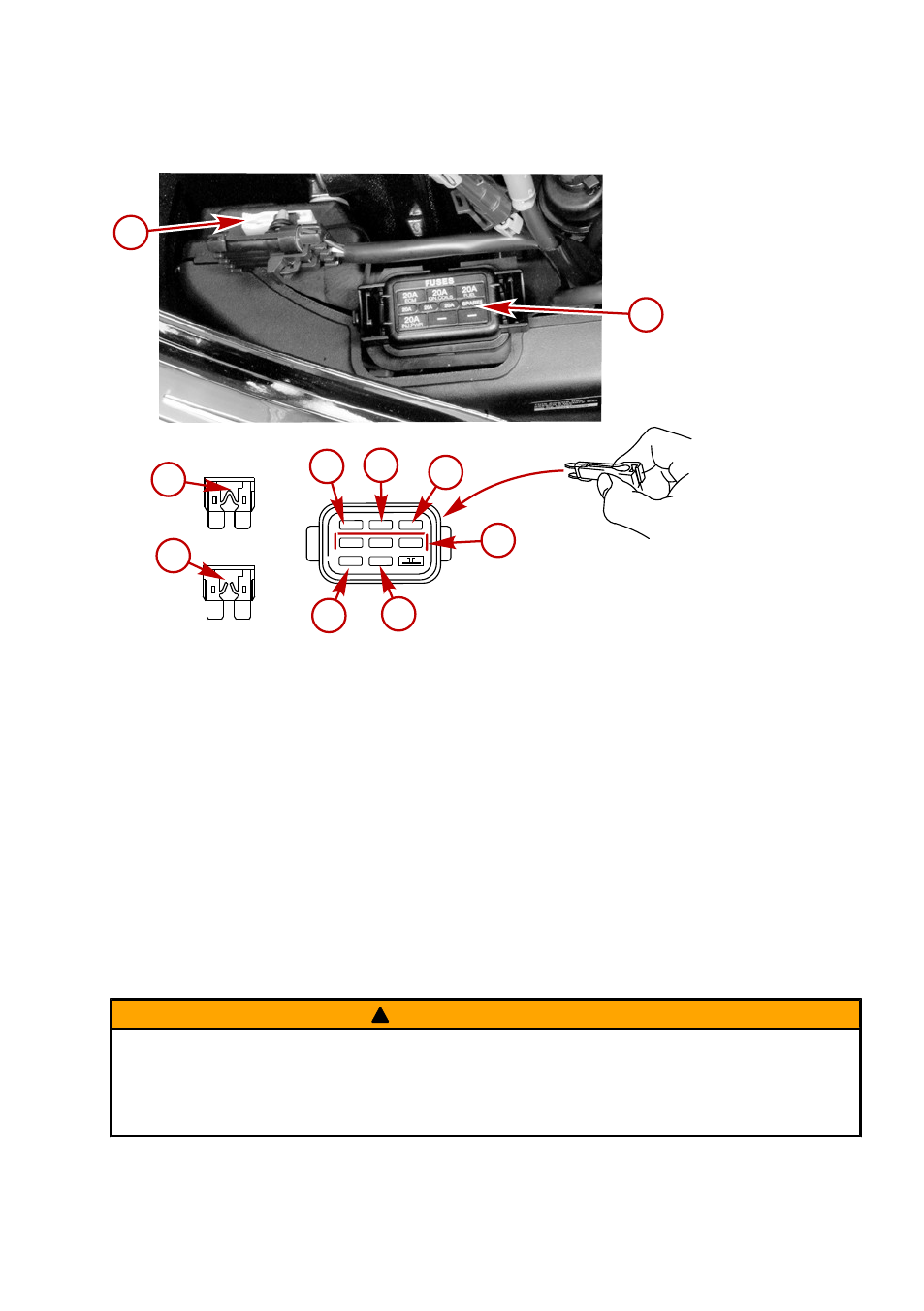

Снимите крышку с патрона плавкого предохранителя. Выньте предохранитель, который мог перегореть,
и проверьте полоску серебристого цвета внутри предохранителя. Если она разорвана, замените
предохранитель. Заменяйте предохранитель новым предохранителем на тот же номинальный ток.
a -
Съемник предохранителя
b -
Держатель плавкого предохранителя
c -
Исправный плавкий предохранитель
d -
Сгоревший плавкий предохранитель
e -
Электронный блок управления и продувочный вентиль «ECM» - 20-амперный плавкий предох‐
ранитель
f -
Катушки зажигания «IGN. COILS» - 20-амперный плавкий предохранитель
g -
Подача топлива «FUEL» - 20-амперный плавкий предохранитель
h -
Запасные предохранители (3)
i -
Диагностический терминал - 2-амперный плавкий предохранитель
j -
Привод инжектора и клапан наддува «INJ. PWR.» - 20-амперный плавкий предохранитель
Система проводки управления дроссельной заслонкой и
переключением передач
!
ПРЕДУПРЕЖДЕНИЕ
Для избежания возможности серьезной травмы или смертельного исхода в результате потери
управления катером, не делать подключений и не затрагивать проводную изоляцию системы DTS.
Подключение или затрагивание повредит изоляцию электропроводки, вызывая попадание воды на
проводку. Проникновение воды может привести к выходу электропроводки из строя и потере
управления над дроссельной заслонкой и переключением передач.
•
Не разводить кабели возле острых торцов, горячих поверхностей или движущихся частей.
