и периодической замены. Гарантия на такие детали не распространяется. Защитные кожуха, от-
дельные детали из пластика и алюминия, используемые в конструкции станка, выполняют предо-
хранительные функции. Замене по гарантии такие детали не подлежат.
8.2 Стопорная рукоятка консоли
После 3-5 лет работы станка стопорная рукоятка консоли опускается. Её необходимо отрегулиро-
вать.

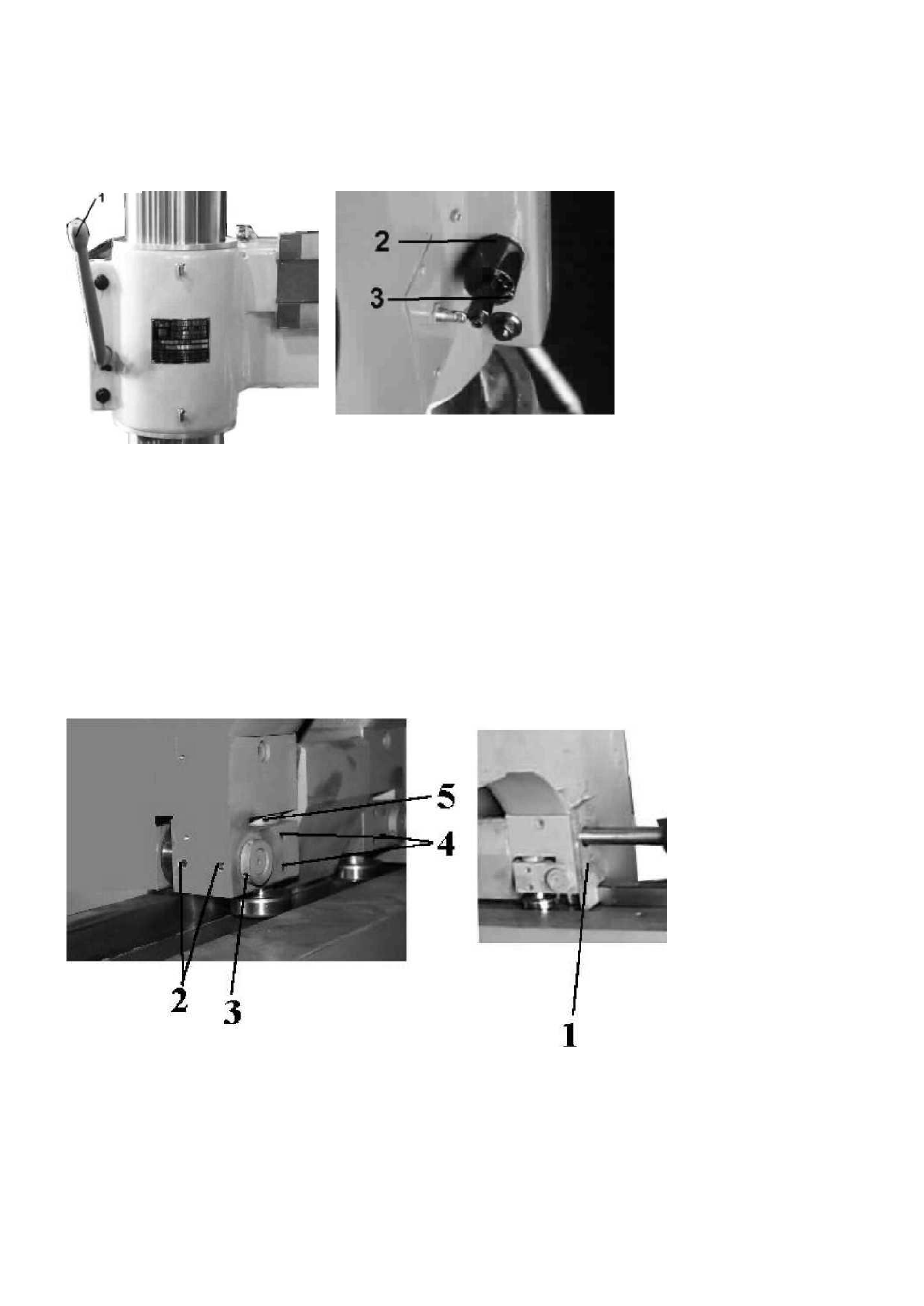

Рис. a
Рис. b
1. Стопорная рукоятка кон-
соли
2. Гайки для регулировки
рукоятки
3. Стопорные болты
Регулировка стопорной рукоятки консоли:
a.
Отключите станок от сети.
b. Нажмите на кнопку аварийного останова.
c.
Ослабьте стопорную рукоятку консоли (Рис. а, № 1).
d. Ослабьте стопорные болты (Рис. B, № 3).
e. Поверните регулировочные гайки по часовой стрелке на один оборот (Рис. b, № 2).
f. Затяните стопорные болты (Рис. b, № 3).
g. Затяните стопорную рукоятку консоли (Рис. а, № 1).
8.3
Регулировка зазора между редуктором и направляющей консоли
После некоторого времени эксплуатации между редуктором и направляющей консоли появляется
зазор. Необходимо отрегулировать направляющую консоли и подшипник вала.
a.
Снимите боковую пластину (см. Рис., № 1).
b.
Ослабьте болты (см. Рис., № 2). Вставьте торцевой ключ в отверстия (см. Рис., № 3) и по-
ворачивайте его. Затяните так, чтобы маховик редуктора вращался свободно, но не болтался. Ту
же операцию проделайте с противоположной стороны.
c.
Ослабьте болты (см. Рис., № 4).
d. Вставьте торцевой ключ в отверстия (см. Рис., № 5). Затяните так, чтобы маховик редукто-
ра вращался свободно, но не болтался. Ту же операцию проделайте с противоположной стороны.
e.
Снова закрепите боковую пластину (см. Рис., № 1).
