инструкция по эксплуатации станка JET мод.JRD-1100R
14

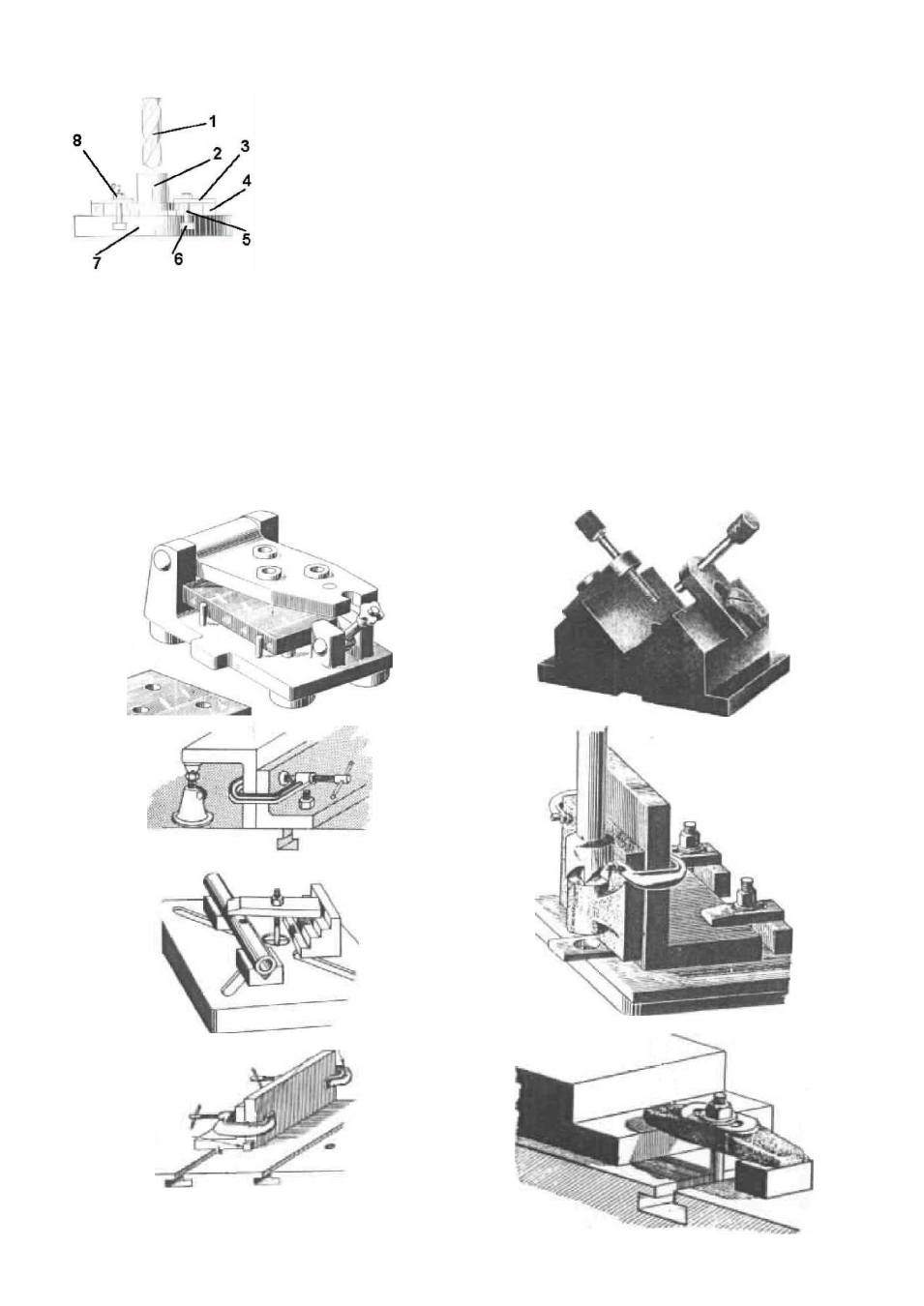

Инструкции по фиксации заготовки:
1.
Сверло
2.
Заготовка
3.
Прижимной блок
4.
Вставка
5.
Болты с двойной головкой
6.
Т-образные болты
7.
Рабочий стол
8.
Шестигранная гайка
a.
Отодвиньте сверло или поднимите редуктор как можно выше.
b.
Щёткой очистите рабочий стол и тиски.
c.
Поверхность тисков протрите тряпкой.
d.
Установите заготовку на тиски. Если Вы фиксируете заготовку для термического сверле-
ния, установите блок под заготовкой таким образом, чтобы не просверлить тиски.
e.
Закрутите Т-образную гайку на болте с двойной головкой подходящей длины, установите
болт в Т-образный паз рабочего стола или основания.
f.
Выберете вставку или ступенчатый блок такой же высоты, как высота кромки заготовки.
Вставьте их с другой стороны болта.
g.
Установите прижимные пластины с отверстиями на болты, одной стороной прижмите кром-
ку заготовки, а другой вставку или ступенчатый блок. Затем затяните шестигранные гайки.
Фиксация заготовки с помощью универсальных прихватов
