инструкция по эксплуатации станка JET мод.JRD-1100R
15
7.3.
Установка и замена сверла

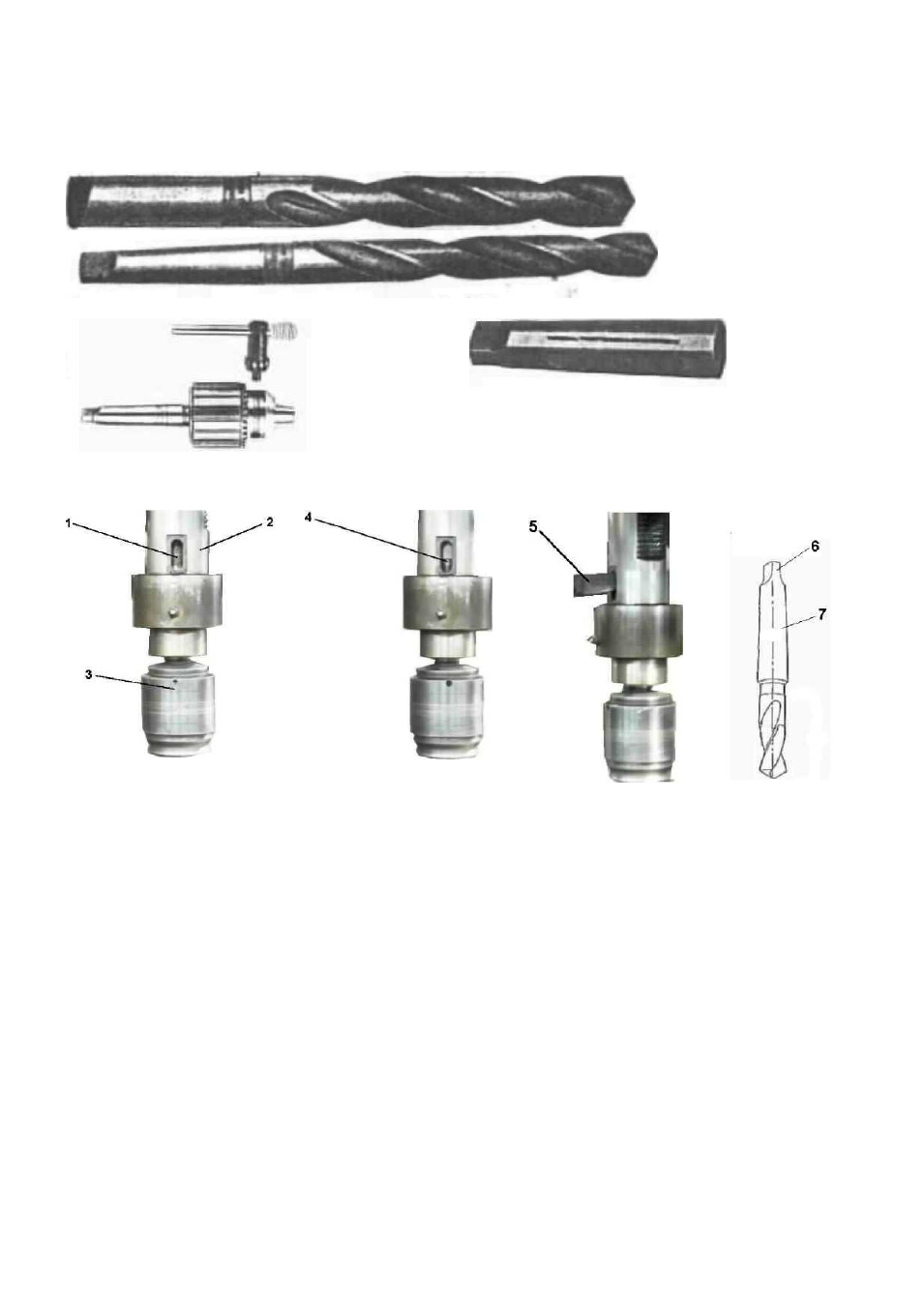

Свёрла бывают двух видов: сверло с прямой рукояткой и сверло с конической рукояткой (Рис. a).
Эти сверла зажимаются по-разному. Прямое сверло фиксируется шпинделем, а сверло с кониче-
ской рукояткой фиксируется с помощью втулки.
Рис. a
Рис. b
Рис. c
7.3.1 Монтаж и демонтаж сверлильной головы и оправки
Рис. а
Рис. b
Рис. c
Рис. d
1)
Вращающийся вал
2)
Втулка
3)
Оправка сверла
4)
Шток или зажим сверла
5)
Клин для демонтажа сверла
6)
Наконечник сверла
7)
Сверло
Демонтаж конического сверла и зажимов сверлильной головы:
a.
Отодвиньте сверло или поднимите редуктор как можно выше.
b.
Отключите станок от сети.
c.
Наденьте перчатки.
d.
Вставьте толстый деревянный брусок под сверло и сверлильную голову.
e.
Поверните рукоятку подачи по часовой стрелке и опустите шпиндель до 150-200 мм (Рис.
а).
f.
Поворачивайте вращающийся вал от втулки до тех пор, пока его не будет видно в отвер-
стии для демонтажа сверла (Рис. b).
g.
Вставьте клин в отверстие (Рис. с).
h.
Ударяйте по клину пластмассовым молотком или медным бруском до тех пор, пока сверло
и зажимной патрон не упадут на деревянную планку.
Внимание: расстояние между деревянной планкой, сверлом и зажимным патроном должно
быть около 30 мм.
Монтаж сверлильной головы и зажимного патрона:
