инструкция по эксплуатации станка JET мод.JRD-1100R
18
3

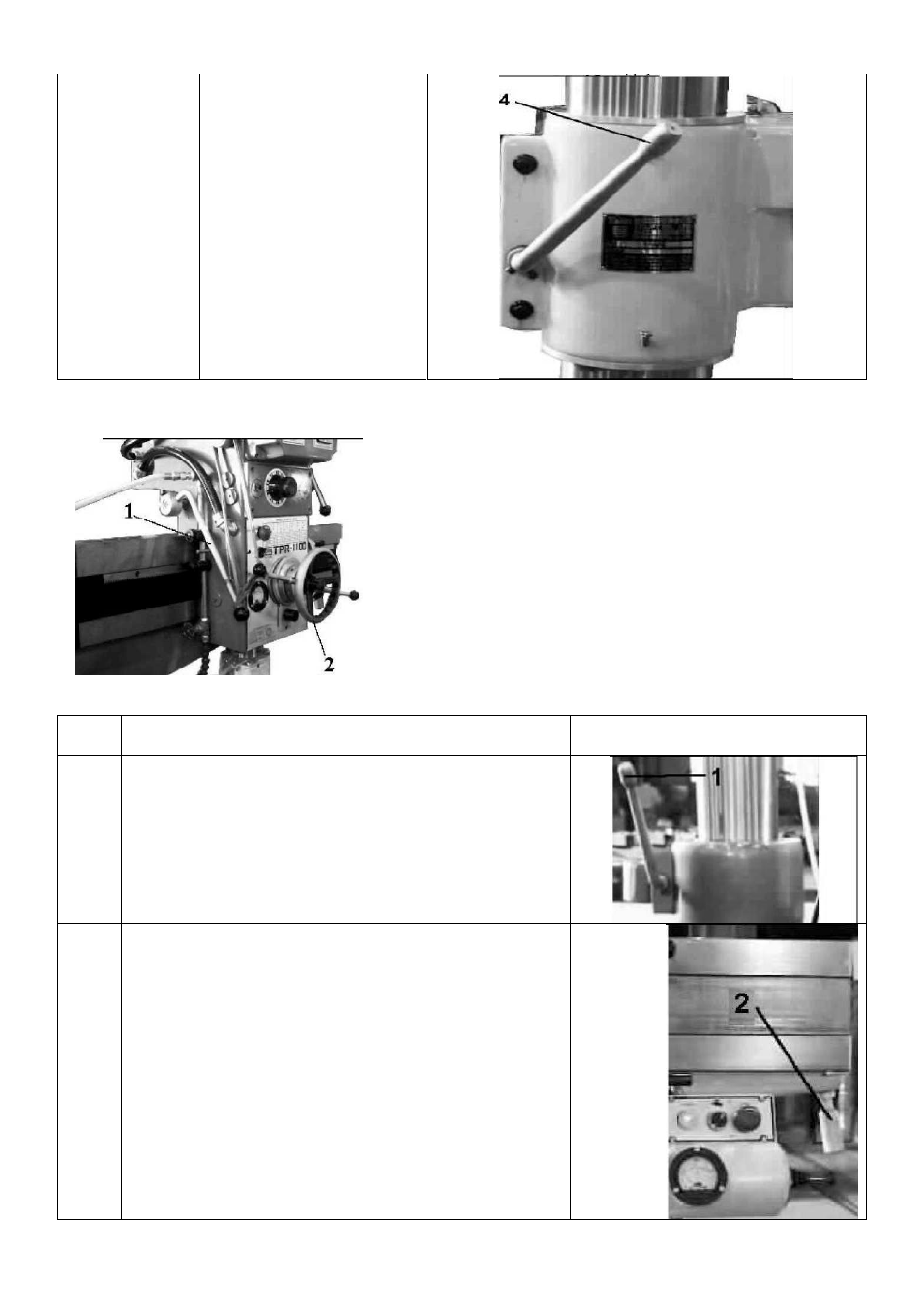

Поверните стопорную ру-
коятку (4) по часовой
стрелке, чтобы зафикси-
ровать консоль.
Внимание: если консоль зафиксирована, ее невозможно опустить или поднять.
7.8 Поворот консоли вправо или влево
1
Чтобы ослабить стопорную рукоятку головы, опустите ее
вниз, как показано на рисунке 1.
2
Вращайте маховик по часовой стрелке, чтобы подвинуть
консоль вправо и против часовой стрелки, чтобы повер-
нуть консоль влево, как показано на рисунке 2.
3
Чтобы зафиксировать голову, поднимите рукоятку
вверх, как показано на рисунке 1.
7.9
Вращение консоли вперед назад
Шаг
Описание
Схема
1
Чтобы ослабить стопорную рукоятку консоли, повер-
ните рукоятку против часовой стрелки, как показано
на Рис. 1.
2
Чтобы подвинуть консоль назад, подвиньте фиксатор
консоли назад, как показано на Рис. 2.я
Чтобы подвинуть консоль вперед, поверните фикса-
тор вперед, как показано на Рис. 2.
