инструкция по эксплуатации станка JET мод.JRD-1100R
10
7.
РАБОТА СТАНКА
7.1. Описание станка

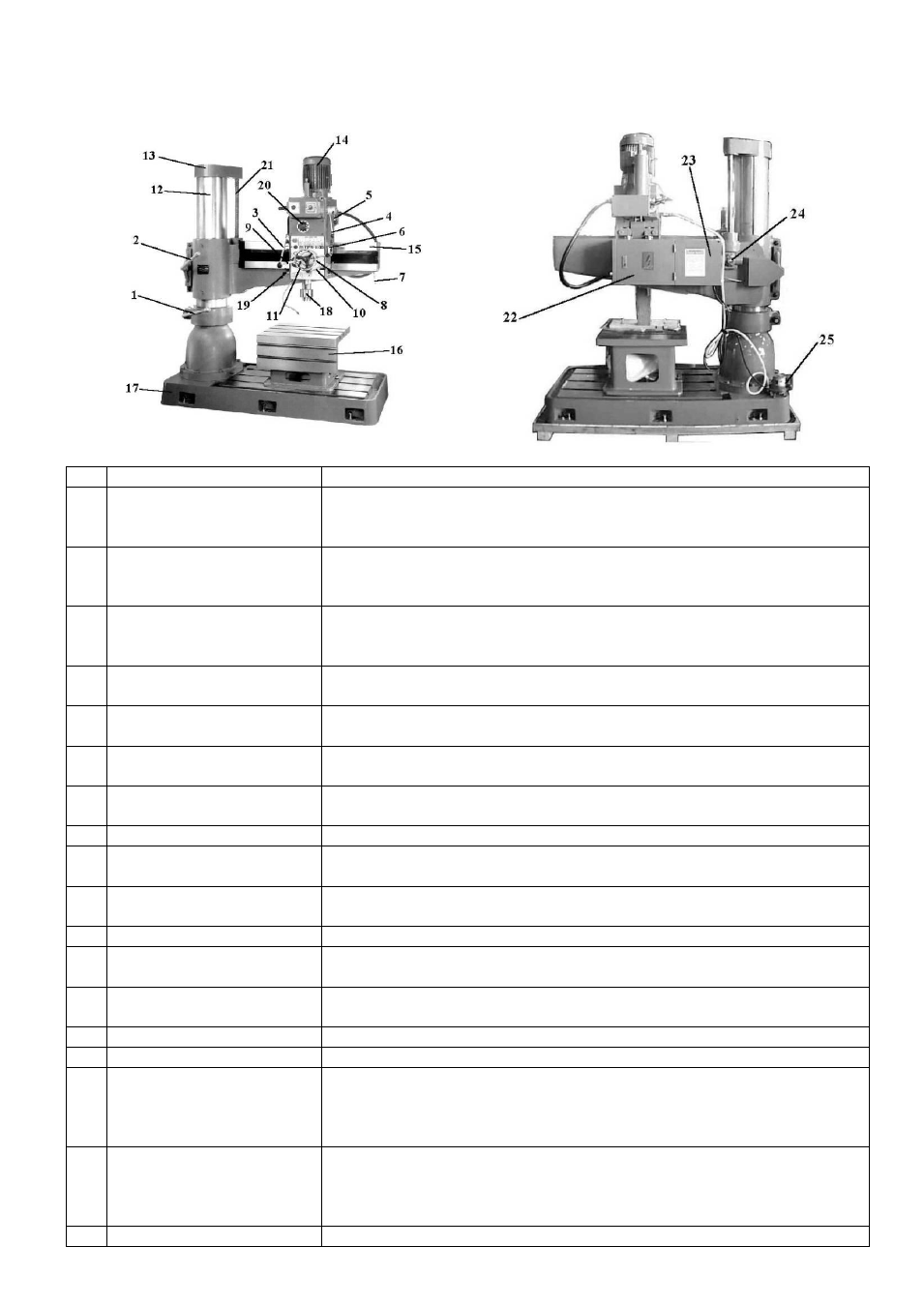

Вид станка JRD-1100R спереди.
Вид станка JRD-1100R сзади.
№ Деталь
Описание
1
Стопорная рукоятка стойки Для фиксации положения консоли на стойке. Установите консоль
под необходимым углом и зафиксируйте с помощью стопорной ру-
коятки.
2
Стопорная рукоятка кон-
соли
Для фиксации положения консоли. После перемещения консоли
вверх или вниз до нужной высоты зафиксируйте консоль при помощи
стопорной рукоятки.
3
Стопорная рукоятка свер-
лильной головы
Для фиксации горизонтального положения шпинделя и коробки пе-
редача на консоли. После перемещения шпинделя влево или впра-
во зафиксируйте шпиндель при помощи стопорной рукоятки.
4
Регулировочная ручка: 3
скорости
Для регулировки частоты вращения шпинделя. 3 скорости шпинде-
ля.
5
Регулировочная рукоятка:
2 скорости
Для выбора диапазона скорости: от высокого до низкого. В сочета-
нии с регулировочной ручкой (4) на станке 6 скоростей.
6
Маховик для перемещения
сверлильной головы
Является индикатором автоматической подачи резца. Вращается во
время подачи резца.
7
Рукоятка поворота консо-
ли
Не требует большой физической силы. Это самый безопасный ме-
тод поворота консоли.
8
Главный индикатор
Показывает глубину сверления. Предел шкалы менее 100 мм.
9
Рычаг выключения пода-
чи
Служит для включения и выключения автоматической подачи рез-
ца.
10
Регулировочная рукоятка
глубины сверления
Для регулировки положения главного индикатора и подачи.
11
Маховик
Для перемещения сверлильной головы вправо или влево.
12
Стойка
Служит для опоры редуктора и консоли. Установлена на основа-
нии.
13
Кожух
Под кожухом расположен двигатель, который предназначен для пе-
ремещения редуктора и консоли вверх или вниз.
14
Главный двигатель
Приводит в движение шпиндель.
15
Консоль
Служит опорой редуктора, соединяется со стойкой.
16
Рабочий стол
Стол коробчатого сечения, на котором зажимается и устанавлива-
ется заготовка.
Благодаря столу сокращается расстояние между заготовкой и
сверлом.
17
Основание
Является центром тяжести станка. В основании хранится СОЖ. Ес-
ли Вы не используете рабочий стол, его можно использовать в ка-
честве опоры заготовки или в качестве основания. Канавки в по-
верхности стола очень удобны для зажима заготовки.
18
Шпиндель
В шпинделе установлены сверло, винторезная головка, сверлиль-
