инструкция по эксплуатации станка JET мод.JRD-1230Н
6
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуатацию
и проведение работ на оборудовании ос-
нащенного электродвигателем напряжени-
ем питания 380В, 50Гц.
4.5 Стандартное исполнение и принадлеж-
ности
Стандартная комплектация
Система подвода СОЖ
Коробчатый рабочий стол
Набор анкерных болтов
4.6 Рабочее положение и уровень шума
Рабочее положение: около 1 метра от коробки
передач.
Высота: 1,6 метра от пола.

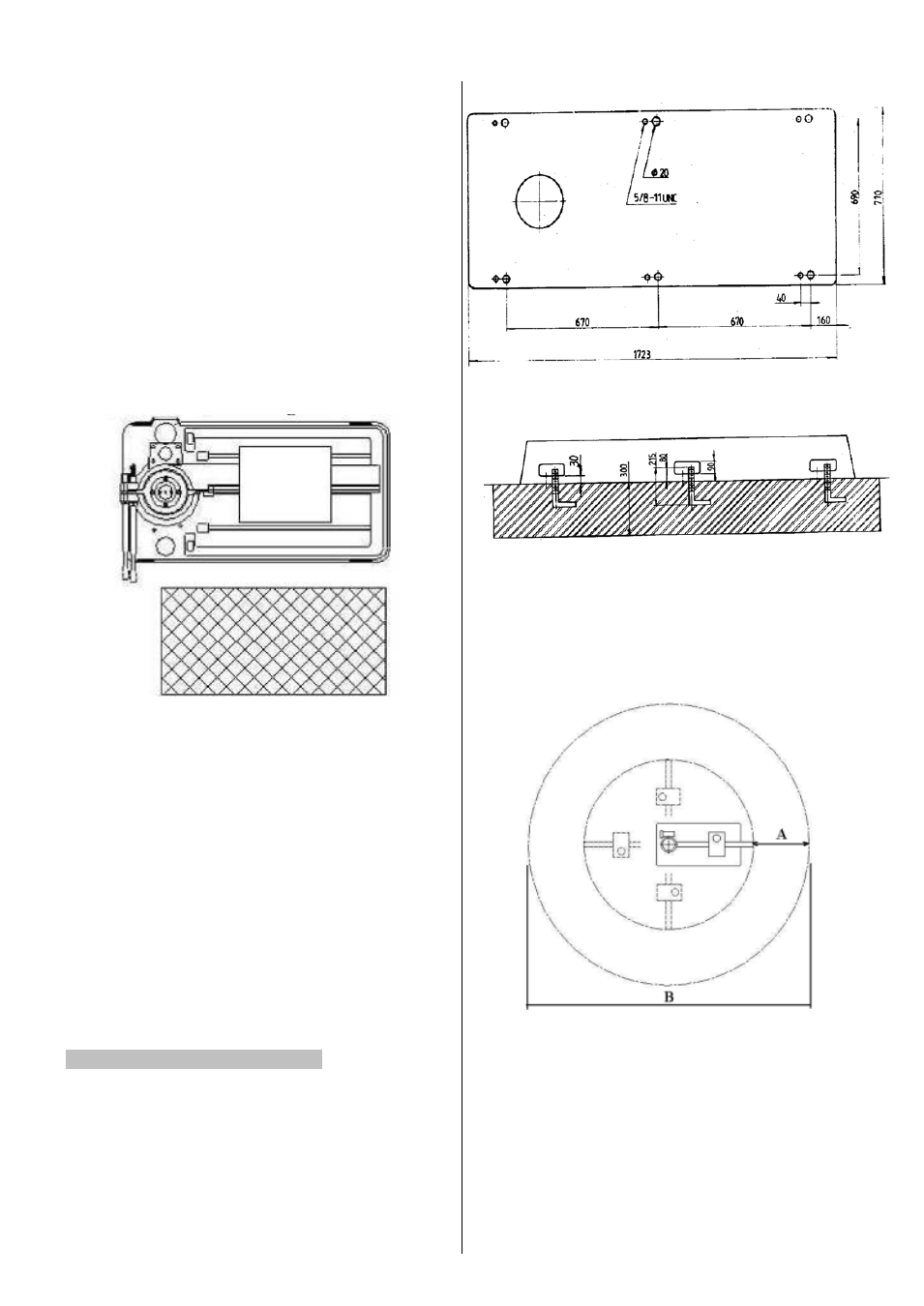

Рис.3
Уровень шума
На холостом ходу
При частоте вращения 1500 об/мин уровень
шума составляет 73 дБ (A).
При частоте вращения 88 об/мин уровень шу-
ма 70 дБ (А).
Во время работы
Материал SS41, толщина 32 мм, диаметр
сверла 32 мм:
При частоте вращения 88 об/мин и скорости
подачи 0,09 мм уровень шума составляет 73 дБ
(А).
При частоте вращения 88 об/мин и скорости
подачи 0,05 мм уровень шума – 71 дБ (А).
5. ПОДГОТОВКА К УСТАНОВКЕ
5.1 Требования основанию
Основание, на котором будет размещен станок
должно быть ровным и прочным.
Примечание: для выравнивания основания
обратитесь к разделу «Регулировка». Осно-
вание необходимо выровнять перед пуском
станка в эксплуатацию. Допустимое расхож-
дение в пределах 1 мм на метр.
Монтажный план
Рис.4
Схема фундамента
Рис.5
Эти схемы предназначены для основания и
анкерных болтов, и для соответствующего
положения станка JRD-1230Н.
5.2
Пространство вокруг станка
Рис.6
Приведённые здесь расчеты являются зоной
поворота консоли на 360º. Самый большой
внешний круг плюс 1000 мм (см. Рис.).
 Расстояние от центра стойки до конца
консоли – 1250 мм
 Плюс площадка для технического об-
служивания (A) 1000 мм
 Общее пространство (B) = 4500 мм
