инструкция по эксплуатации станка JET мод.JRD-1230Н
14
строизнашивающимся, требуют контроля из-
носа и натяжения и периодической замены.
Гарантия на такие детали не распространяет-
ся. Защитные кожуха, отдельные детали из
пластика и алюминия, используемые в конст-
рукции станка, выполняют предохранитель-
ные функции. Замене по гарантии такие дета-
ли не подлежат.

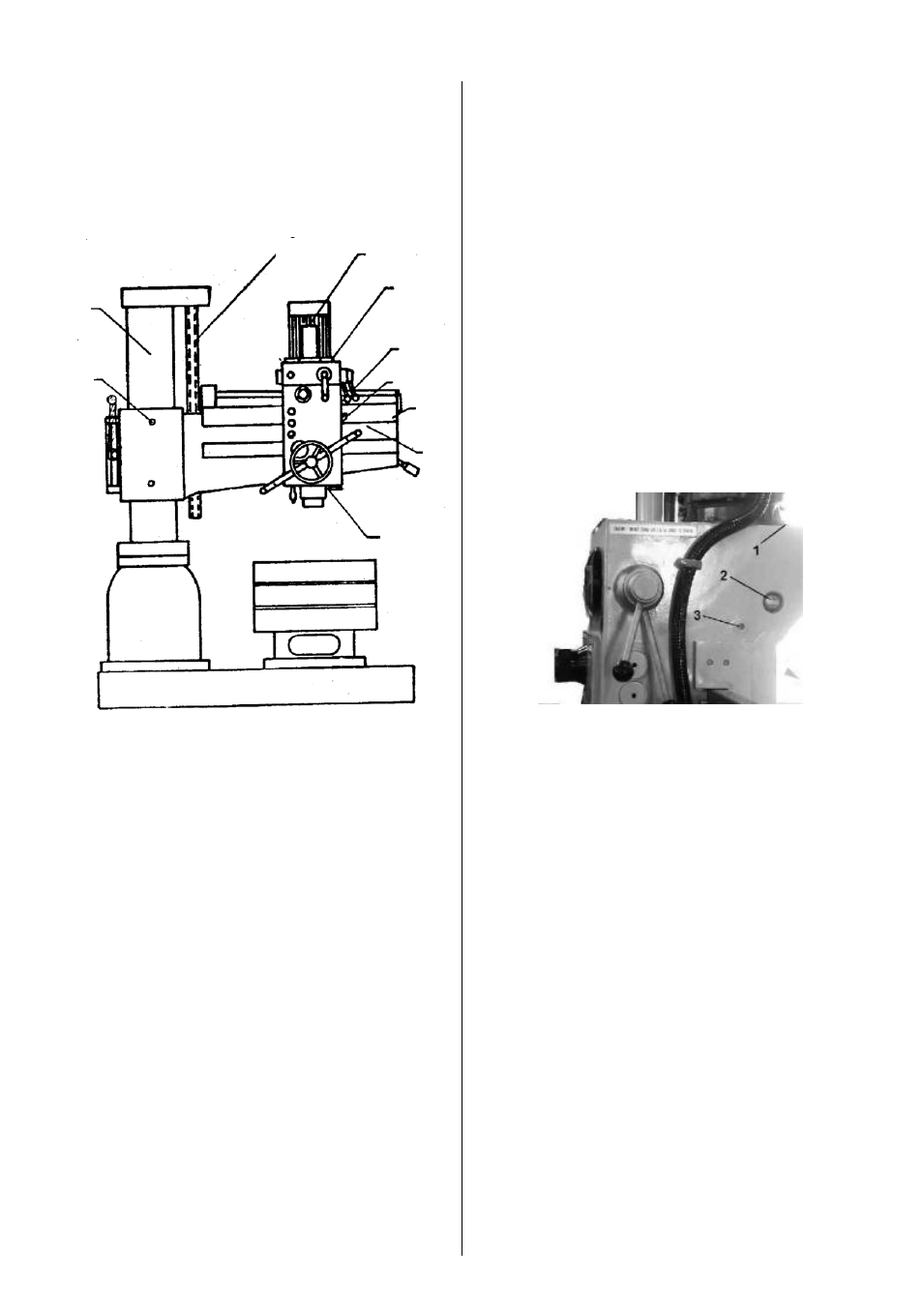

Рис.
А ...... Ежедневная смазка
В ...... Дважды в день
С ...... Рейка и шестерня, раз в 3 дня
D ......
Заливное отверстие коробки
Е ...... Сливное отверстие коробки
Ежедневное техническое обслуживание
Очистка
Перед очисткой выключайте станок из сети.
Для очистки каждой детали используйте
металлическую щётку и тряпку, смоченную
маслом. (Используйте масло Vactra A A).
Проводите эти работы каждый день.
Очистка от металлической стружки
1.
Отключите станок от сети.
2.
Наденьте перчатки.
3.
Очищайте металлической щёткой сверху вниз.
4.
Когда металлическая стружка упадет вниз
к основанию, соберите её с правой стороны.
5.
Уберите стружку под станок.
6.
С помощью совка и щётки соберите
стружку.
7.
Каждую деталь станка протрите тряпкой,
особенно детали, где была охлаждающая
жидкость.
8.
Протрите каждую деталь станка тряпкой,
смоченной маслом.
Смазка
1.
Отверстия для залива масла в стойке (Мас-
ло Mobil Vactra AA)
2.
Отверстия для залива масла на верхушке
редуктора (Масло Mobil Vactra AA)
3.
Отверстия для залива масла с правой сто-
роны редуктора (Масло Mobil Vactra AA)
4.
Отверстия для залива масла с левой сто-
роны редуктора (Масло Mobil Vactra AA)
5.
Отверстия для залива масла в шпинделе
(
Масло Shell Alvania 2)
Замена масла в редукторе
Перед заменой масла выключите станок из се-
ти и нажмите на кнопку аварийного останова.
1. Отверстие для залива масла
Это отверстие для добавления или замены
масла.
2. Мерное стекло
С помощью мерного стекла можно определить
уровень масла. Уровень масла должен быть
между верхней и нижней линиями. Если уровень
масла опустился до нижней границы, необходи-
мо добавить масло, чтобы уровень масла сов-
падал с верхней границей, но не превосходил
её.
3. Отверстие для слива масла
Отверстие для слива масла во время замены.
Для замены масла необходимо
Масло 4,5 л
Контейнер и гаечный ключ
Замена масла:
1.
Отключите станок от сети.
2.
Нажмите на кнопку аварийного останова.
3.
Поставьте контейнер под отверстием для
слива масла.
4.
Откройте отверстие для слива масла гаеч-
ным ключом.
5.
После слива масла наденьте на пробку
уплотнитель и затяните пробку.
6.
Снимите пробку для залива масла.
7.
Добавляйте масло в соответствии с грани-
цами в мерном стекле.
А
А
А А
А
А
B
C
D
E
