4. СПЕЦИФИКАЦИЯ СТАНКА JRD-1230H
4.1
Срок службы станка
Расчет приблизительного срока службы станка:
При условии правильного технического об-
служивания, нормальной эксплуатации, не
считая изнашиваемые детали.
8 часов x 6 дней x 50 недель x 10 лет = 24000
часов.
4.2 Габаритные размеры станка и схемы.

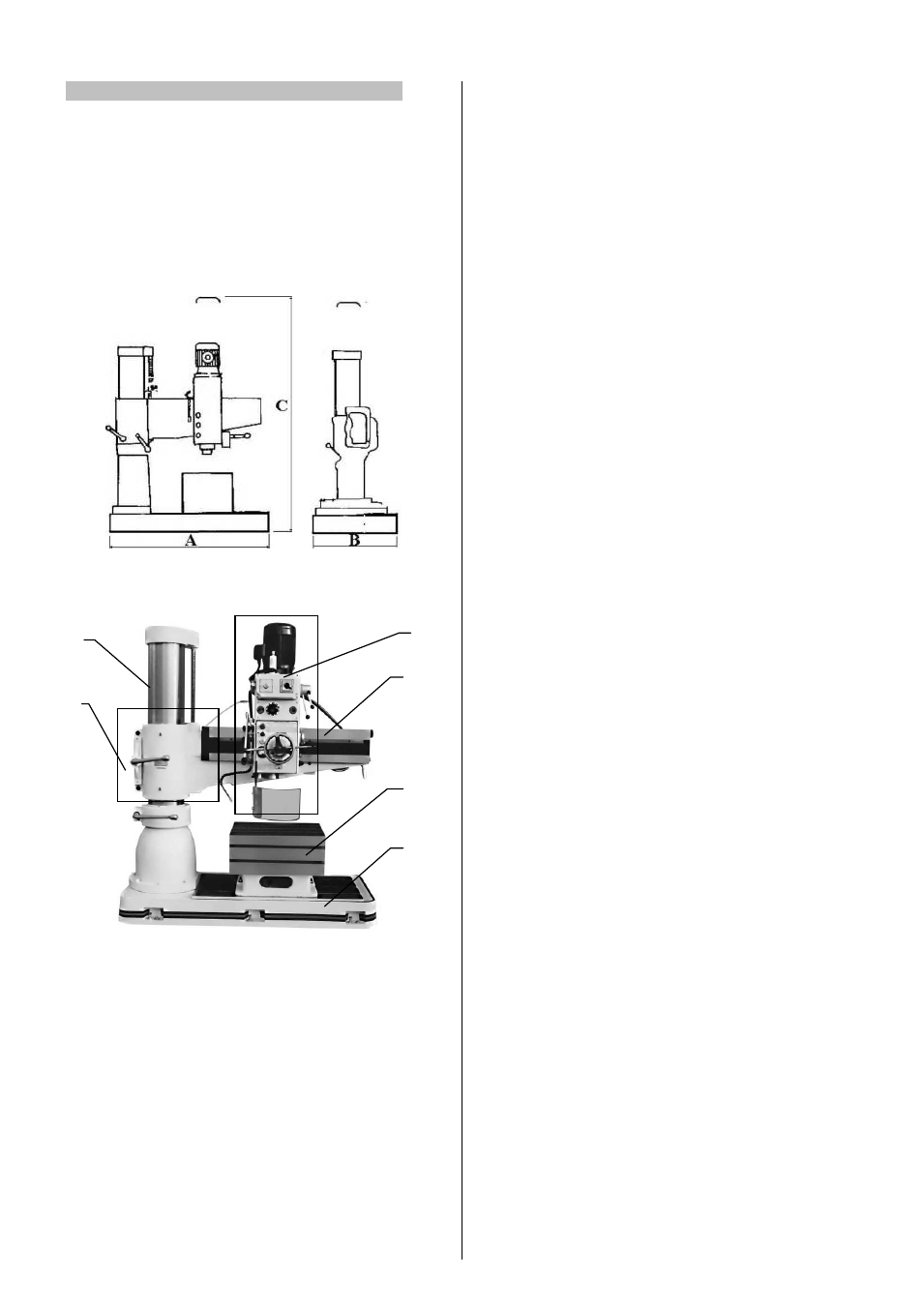

АхВхС .............................. 1725х715х2780 мм
Рис.1
4.3
Описание станка JRD-1230H
Рис.2
1
Основание: опора станка. В основании
станка находится бак и мотор СОЖ, на осно-
вании установлен стол коробчатого сечения.
2
Сверлильная голова: центральная часть
сверлильного станка. Здесь находятся пере-
ключатель частоты вращения, регулировка
автоподачи, шпиндель.
3
Консоль: служит опорой и направляющей
сверлильной головы, соединяется с колонной
и может поворачиваться вокруг ее оси.
4
Стойка: опора головы и консоли, уста-
новлена на основании.
5
Двигатель подъема-опускания консоли:
находится сзади (не показан).
6
Стол коробчатого сечения с Т-образ-
ными пазами: позволяет закрепить деталь и
достичь необходимой точности обработки.
4.4 Технические характеристики
Макс. Ø сверления, Ст.3 / чугун ........ 42 / 55 мм
Макс. Ø резьбы, Ст.3 / чугун ............. М25 / М38
Макс. Ø растачивания ..................... 86 / 120 мм
Частота вращения шпинделя .. 44-1500 об/мин
Количество скоростей .................................... 12
Конус шпинделя ......................................... MК-4
Ход пиноли шпинделя ............................ 250 мм
Автоподача пиноли, 3 ...... 0,05/0,09/0,15 мм/об
Вылет шпинделя ........................... 340-1170 мм
Расст. шпиндель-основание ......... 490-1370 мм
Горизонтальный ход головки ................. 890 мм
Вертикальный ход консоли .................... 630 мм
Диаметр стойки ...................................... 300 мм
Рабочая зона ........................... 635х520х415 мм
Размер основания ................. 1725х715х180 мм
Максимальная высота над полом ....... 2780 мм
Высота стойки над полом .................... 2060 мм
Двигатель подъема консоли ................ 0,75 кВт
Мощность насоса СОЖ .......................... 0,1 кВт
Напряжение питания ................................ 380 В
Выходная мощность ............... 2,25 кВт/S
1
100%
Потребляемая мощность ........... 4,2 кВт/S
6
40%
Габаритные размеры .......... 1725х715х2530 мм
Масса ...................................................... 2100 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для опти-
мального подбора оборудования и увеличения
сроков эксплуатации выбирайте станки с запа-
сом.
Станок предназначен для эксплуатации в за-
крытых помещениях с температурой от 10 до
35⁰
С и относительной влажностью не более
80%.
Во избежание преждевременного выхода
электродвигателя станка из строя и увеличе-
ния ресурса его работы необходимо: регуляр-
но очищать электродвигатель от стружки и
пыли; контролировать надежность контактов
присоединенных силовых кабелей; контроли-
ровать соответствие сечения силового или
удлинительного кабеля.
