инструкция по эксплуатации станка JET мод.JRD-1230Н
11
Установка скорости подачи и глубины об-
работки
Станок JET модели JRD-1230H имеет конце-
вые выключатели, отключающие питание дви-
гателя, при достижении предельных значений
перемещения пиноли шпинделя и консоли.
Эта система предназначена для того, чтобы
предотвратить повреждение коробки передач
при работе автоматической подачи. В случае
отказа концевого выключателя имеется меха-
низм предохранительной муфты сцепления,
благодаря которому будет осуществляться
проскальзывание механизма.
При подготовке станка к работе и работы на
нем и необходимо устанавливать величину
скорости подачи в мм/об и глубину обработки
в мм.
Установка скорости подачи
Скорость подачи устанавливается поворотом
диска выбора подачи (13, Рис.8). Диск может
поворачиваться вокруг своей оси в обе сторо-
ны и позволяет выбрать 3 значения автопо-
дачи и нейтральное положение, при котором
автоподача не действует.
Рекомендуется, чтобы при выполнении опе-
раций, не требующих применения автомати-
ческой подачи пиноли, диск выбора подачи
(13, Рис.8) был установлен в нейтральное по-
ложение. В этом случае механизм не изнаши-
вается.
Значения автоматической подачи отображены
попарно на внешней стороне диска.
Когда индикатор установлен напротив поло-
жения «N» (нейтраль) автоматическая подача
не выбрана.
Всегда доступно три значения автоматиче-
ской подачи.
Выбор величины автоматической подачи за-
висит от условий обработки, материала дета-
ли, применяемого режущего инструмента, ти-
па СОЖ и т.д. Для правильного выбора авто-
матической подачи необходимо проконсуль-
тироваться со специалистами.
Настройка глубины сверления с помощью
автоматической подачи
С помощью механизма автоматической пода-
чи можно устанавливать необходимую глуби-
ну обработки.
Рукоятки подачи могут быть вытянуты наружу
или утоплены внутрь на осях, которые нахо-
дятся в центре механизма подачи. Когда ры-
чаги подачи утоплены – механизм разомкнут.
Когда рукоятки вытянуты наружу – механизм
автоматической подачи включен. В этом слу-
чае пиноль шпинделя и шпиндель будут оба
работать, пока не достигнут крайнего положе-
ния и не отключатся концевым выключателем,
или пока механизм автоподачи не отключится
автоматически, или пока сверловщик нажмет
на рычаги для отключения механизма подачи.

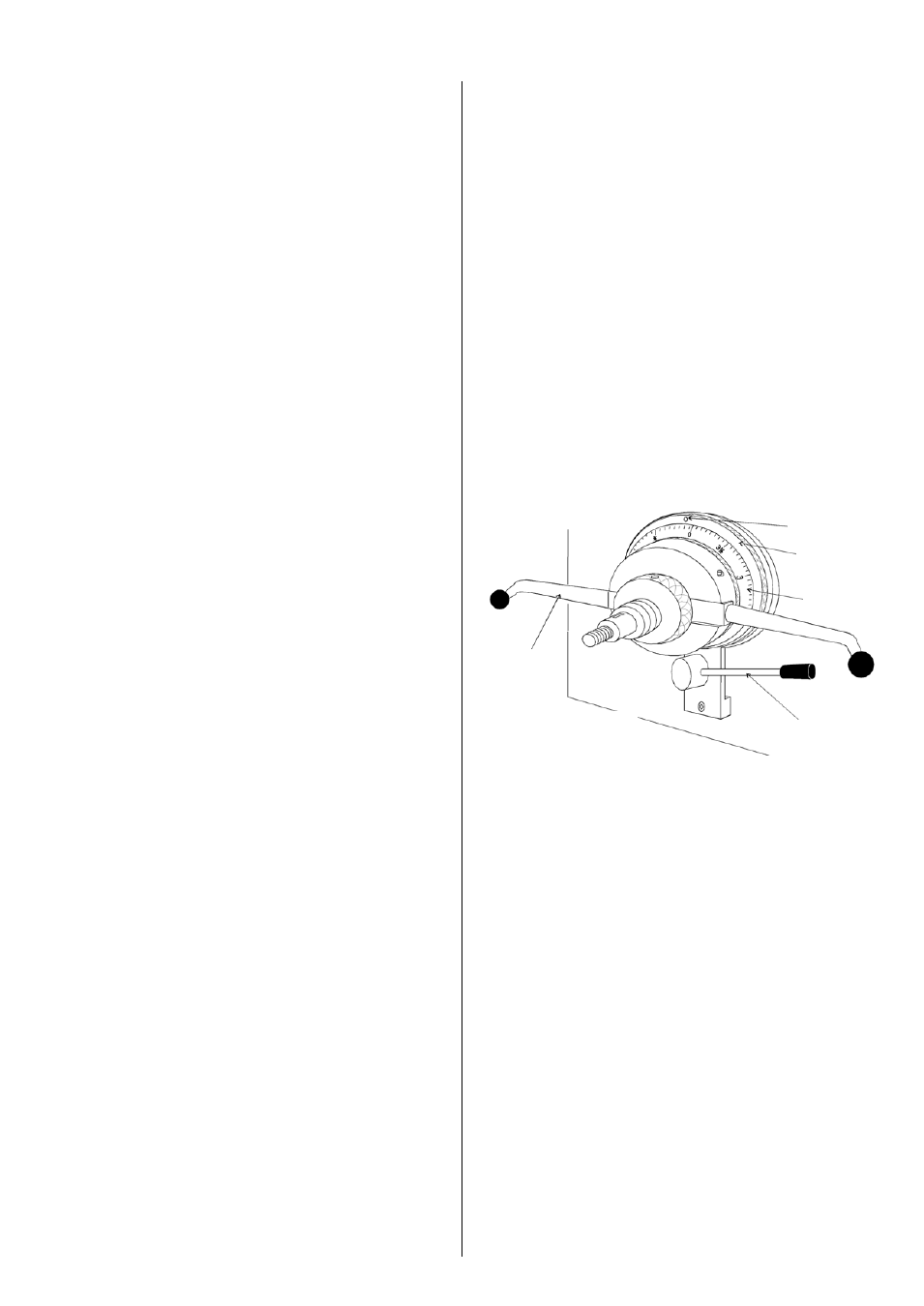

Установка глубины сверления (Рис.9)
1. Разблокировать рукоятку (А)
2. Используя рукоятки подачи (Е) опустите пи-
ноль шпинделя до касания инструмента с об-
рабатываемой деталью.
3. Поворачивать диск (D) пока нулевая метка
(С) не встанет напротив необходимой глубины
сверления на нониусе (В).
4. Заблокировать рукоятку (А).
5. Потянуть рычаги подачи из зацепления.
ПОМНИТЕ:
Поскольку кольцо нониуса (В) за один оборот
до зацепления с механическим упором, огра-
ничено перемещением 100 мм, то если необ-
ходимо обрабатывать более глубокие отвер-
стия, придется выполнять эту операцию за
несколько шагов (ступенчато).
.
Рис.9
A ......
Рычаг А
B ......
Нониус В
С ...... Нулевая точка C
D ......
Диск D
E ......
Рукоятка подачи
ВНИМАНИЕ: На Рис.9 для удобства восприятия
не показан штурвал перемещения головы.
Направление вращения шпинделя и авто-
подача
Шпиндель может вращаться по часовой и про-
тив часовой стрелки. Направление вращения
выбирается рукояткой управления (11, Рис.8).
Вращение по часовой стрелке (FORWARD)
применяется для широко распространенного
инструмента с правым направлением враще-
ния.
Если необходимо применение «левого» инст-
румента, с левым направлением вращения,
необходимо включать вращение против часо-
вой стрелки (REVERSE).
Направление автоматической подачи пиноли
шпинделя определяется его направлением
А
В
D
C
E
