инструкция по эксплуатации станка JET мод.JRD-1230Н
13
чение выше, вероятно, что имеется сопротив-
ление вращению, вызванное плохим смазы-
ванием коробки передач, дефектом подшип-
ников и т.п.
В этом случае необходимо остановить станок,
отключить его от сети, определить и устра-
нить причину, вызывающую перегрузку.
Контролируйте показания амперметра в про-
цессе обработке. Значения должны быть не
больше 9А. Необходимо выбирать такие ре-
жимы работы, соответствующий им режущий
инструмент и применять смазывающе-
охлаждающие жидкости, чтобы максимальная
нагрузка по току не была выше 9А.
В случае превышения нагрузки сработает те-
пловое реле, которое отключит питание. В
этом случае сертифицированный электрик
должен произвести подключение станка.
Нарезание резьбы
1. Установите оптимальную частоту вращения
шпинделя для предстоящих условий обработ-
ки.
2. Убедитесь, что диск автоматической подачи
находится в нейтральном положении «N».
3.
Включите вращение шпинделя и насос
СОЖ, если это необходимо.
4. Переместите рукоятку управления в поло-
жение FOR (вперед).
5.
Завести пиноль шпинделя с инструментом
при помощи рукоятки подачи в обрабатывае-
мое отверстие до тех пор, пока инструмент не
зайдет на некоторую глубину.
6.
Позволить инструменту самостоятельно
нарезать резьбу на самоподаче.
7. Переместить рукоятку управления в цен-
тральное (нейтральное) положение, пока пи-
ноль шпинделя не дошла до крайнего поло-
жения.
8. Переместить рукоятку управления в обрат-
ное положение REV (обратно), при котором
изменится направление вращения, и инстру-
мент будет выкручиваться из обработанного
отверстия.
Использование рукоятки управления
Рукоятка управления имеет 4 рабочих поло-
жения, одно нейтральное и находится с левой
стороны сверлильной головки.
Рукоятка может перемещаться ВВЕРХ (UP)
или ВНИЗ (DOWN), ВЛЕВО (SPDL.REV) или
ВПРАВО (SPDL.FOR).
В центральном, нейтральном положении ни-
какие функции не осуществляются.
Рукояткой управления можно поднимать или
опускать консоль, если необходимо отрегули-
ровать положение инструмента относительно
обрабатываемой детали. Это возможно когда:
1.
Главный выключатель станка в положение
ON
(ВКЛ.).
2. Аварийный выключатель в положении ON
(ВКЛ.)
3. Выключатель ON/OFF (ВКЛ./ВЫКЛ.) (9,
Рис.8) в режиме ON.
4. Колонна и консоль разблокированы (UN-
LOCK)
, нажата кнопка разблокировки (16,
Рис.8).
Рукоятка управления в этом случае не воз-
вращается в нейтральное положение. Она
останется в выбранном положении до тех пор,
пока консоль не остановится в крайнем поло-
жении при помощи концевого выключателя.
Когда переключатель диапазона скорости (4,
Рис.8) находится в положении HI (быстро) или
LOW
(медленно), рукоятка управления может
перемещаться назад или вперед, осуществ-
ляя при этом включение двигателя и опреде-
ляя направление вращения шпинделя.
Рукоятка управления не может самостоятель-
но вернуться в нейтральное положение, если
ее отпустить. Рукоятка управления будет ос-
таваться в том положении, которое было вы-
брано.
Нет никакой необходимости держать ее в
этом положении при вращающемся шпинде-
ле.
Все функции положений рукоятки управления
указаны на корпусе.

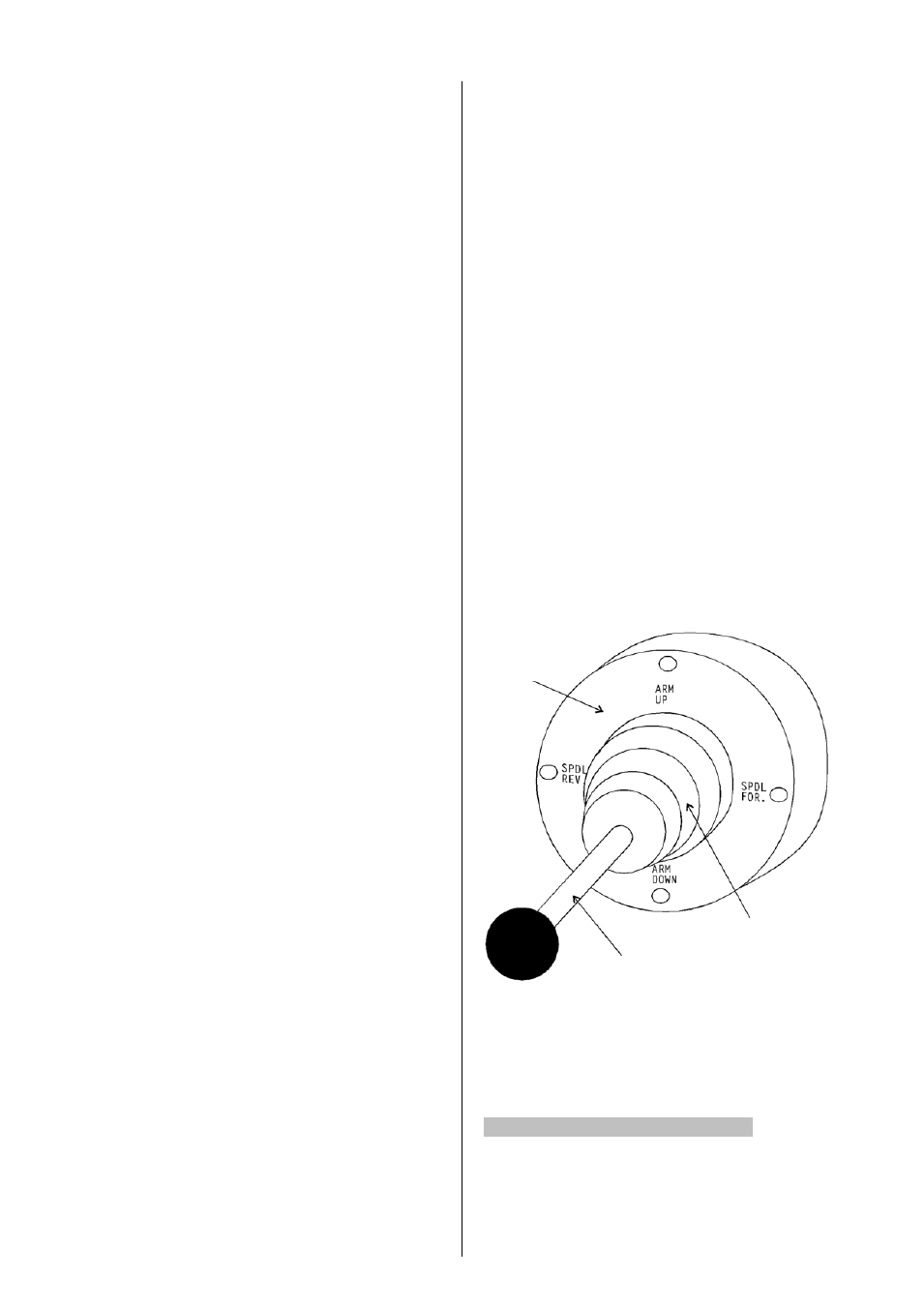

Рис.10
1 .......
Корпус
2 .......
Рукоятка управления
3 .......
Кожух рукоятки
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Общие указания
От технического обслуживания станка зависит
срок эксплуатации станка.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в
конструкции станка, относятся к деталям бы-
1
2
3
