инструкция по эксплуатации станка JET мод.JRD-1230Н

10

нужное положение.

3. Когда голова установлена в нужном поло-

жении и не требуется других регулировок, на-

жмите кнопку LOCK (ЗАБЛОК.) 16, Рис.8, ко-

торая заблокирует замки станка.

ВНИМАНИЕ

Никогда не перемещайте консоль станка от-

носительно колонные, если Вы не убеждены в

том, что оснастка или обрабатываемая де-

таль надежно закреплены на станке или осно-

вании. Вы должны проверить надежность за-

крепления элементов на станке. Всегда кре-

пите оснастку или детали на станке.

Если консоль станка перемещается над ко-

робчатым столом и коробчатый стол не за-

креплен на основании, существует вероят-

ность того, что сверло может задеть стол и

опрокинуть его на оператора. Это может при-

вести к тяжелым травмам или смерти опера-

тора, а так же причинить серьезные повреж-

дения станку. Не рискуйте! Всегда закрепляй-

те оснастку на станке перед перемещением

консоли.

Перемещение консоли по опорной колонне

1. Питание станка должно быть включено, на-

жмите ON (ВКЛ.) – затем разблокируйте ста-

нок нажав кнопку UNLOCK (РАЗБЛ.) 16, Рис.8.
2.

Используйте рукоятку ручного поворота

консоли (15, Рис.8) для установки сверлиль-

ной головы в требуемое положение относи-

тельно колонны.

3. Когда голова установлена в нужном поло-

жении и не требуется других регулировок, на-

жмите кнопку LOCK (ЗАБЛОК.) 16, Рис.8, ко-

торая заблокирует замки станка.

Установка частоты вращения

Частота вращения шпинделя устанавливает-

ся переключением шестерен в коробке скоро-

стей при помощи рукояток на сверлильной

голове.

Короткая рукоятка (5, Рис.8) отвечает за пере-

ключение двух диапазонов коробки, повы-

шающей и понижающей передачи. На свер-

лильной голове слева вверху имеется инди-

катор выбранного диапазона (2, Рис.8), кото-

рый показывает, какой диапазон выбран.

Длинная рукоятка (6, Рис.8) отвечает за три

скорости в механизме коробки. Самая низкая

частота вращения устанавливается поворо-

том рукоятки против часовой стрелки. Самая

высокая скорость устанавливается поворотом

рукоятки по часовой стрелке. В среднем по-

ложении рукоятки имеется фиксатор проме-

жуточного положения.

В этой коробке можно выбрать 6 скоростей

вращения шпинделя. Благодаря установлен-

ному двухскоростному двигателю значение

возможных частот вращения увеличивается

до 12. Выбор частоты вращения шпинделя

зависит от взаимного положения рукояток ко-

робки и выбранного диапазона вращения дви-

гателя, LOW (низкий) или HI (высокий). Диа-

грамма на передней панели станка показыва-

ет доступные диапазоны обработки в зависи-

мости от частоты вращения (положения руко-

яток и выбранного диапазона работы).

1

2

3

4

5

6

LOW

HIGH

44

88

77

154

141

282

228

456

398

796

750

1500

Сверле-

ние Ø

сталь

40-25

25-19

19-12

12-9,5

9,5-5,5

5,5-3,2

чугун

64-38

38-28

28-22

22-19

19-3,2

9,5-3,2

Резьба Ø

19-16

16-5,5

5,5-3,2

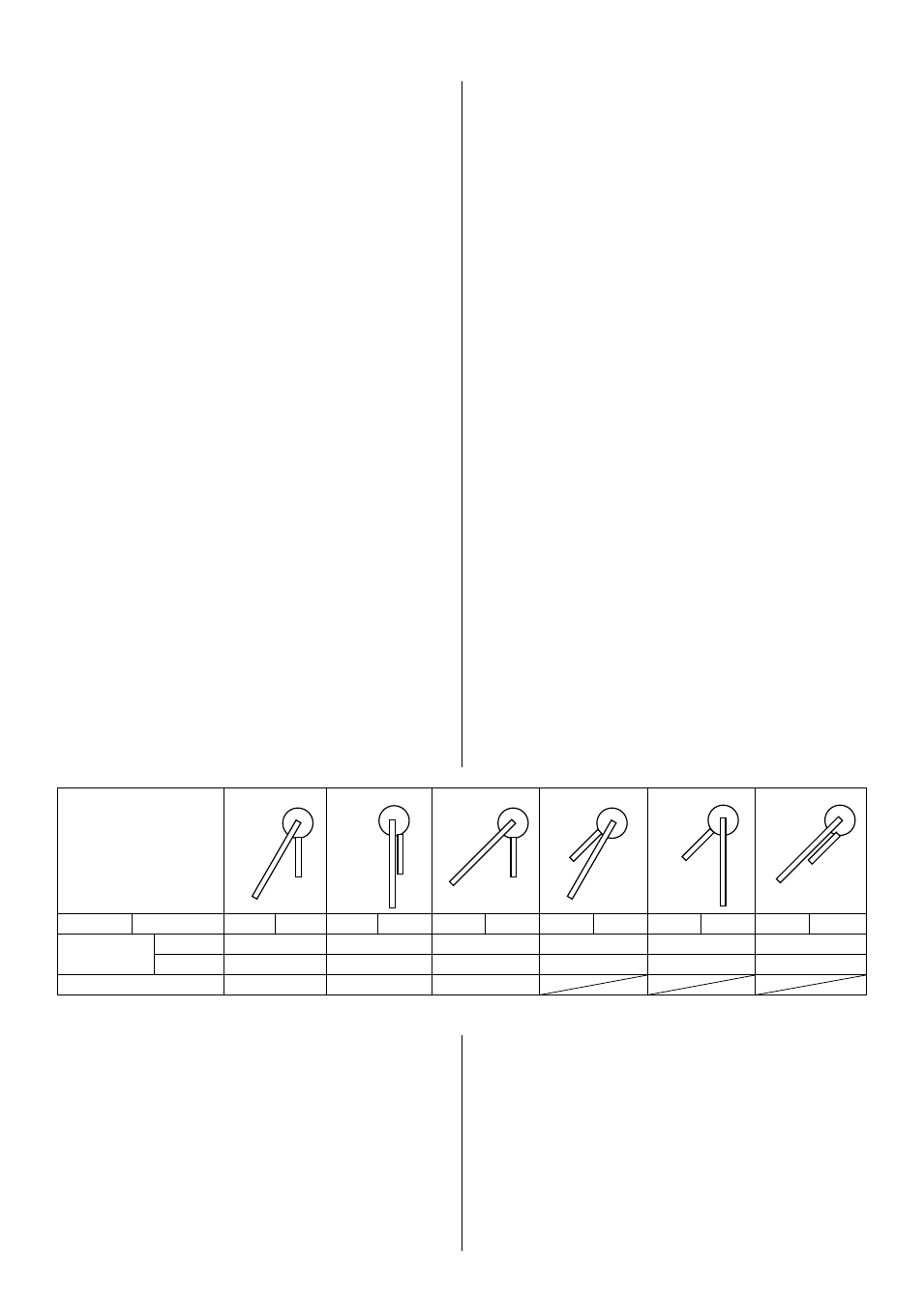

Табл.1

Представленные в таблице значения носят

информационный характер. Выбор частоты

вращения шпинделя зависит от материала

обрабатываемой детали, типа и материала

режущего инструмента, условий обработки,

значения подачи, применения СОЖ и т.п.

ВНИМАНИЕ!

Не переключайте передачи при вращающем-

ся шпинделе. Это может вызвать серьезные

повреждения в коробке. Дождитесь полной

остановки шпинделя перед переключением

режимов работы.

Если при переключении скорости не получа-

ется попасть в зацепление, надо на 1 секунду

включить рукоятку управления. В этом случае

шпиндель немного повернется. Опять дожди-

тесь полной остановки шпинделя и повторите

попытку переключения. Повторяйте этот про-

цесс до тех пор, пока не удастся выполнить

переключение на выбранную скорость.
