инструкция по эксплуатации станка JET мод. GH-1440W-3
9

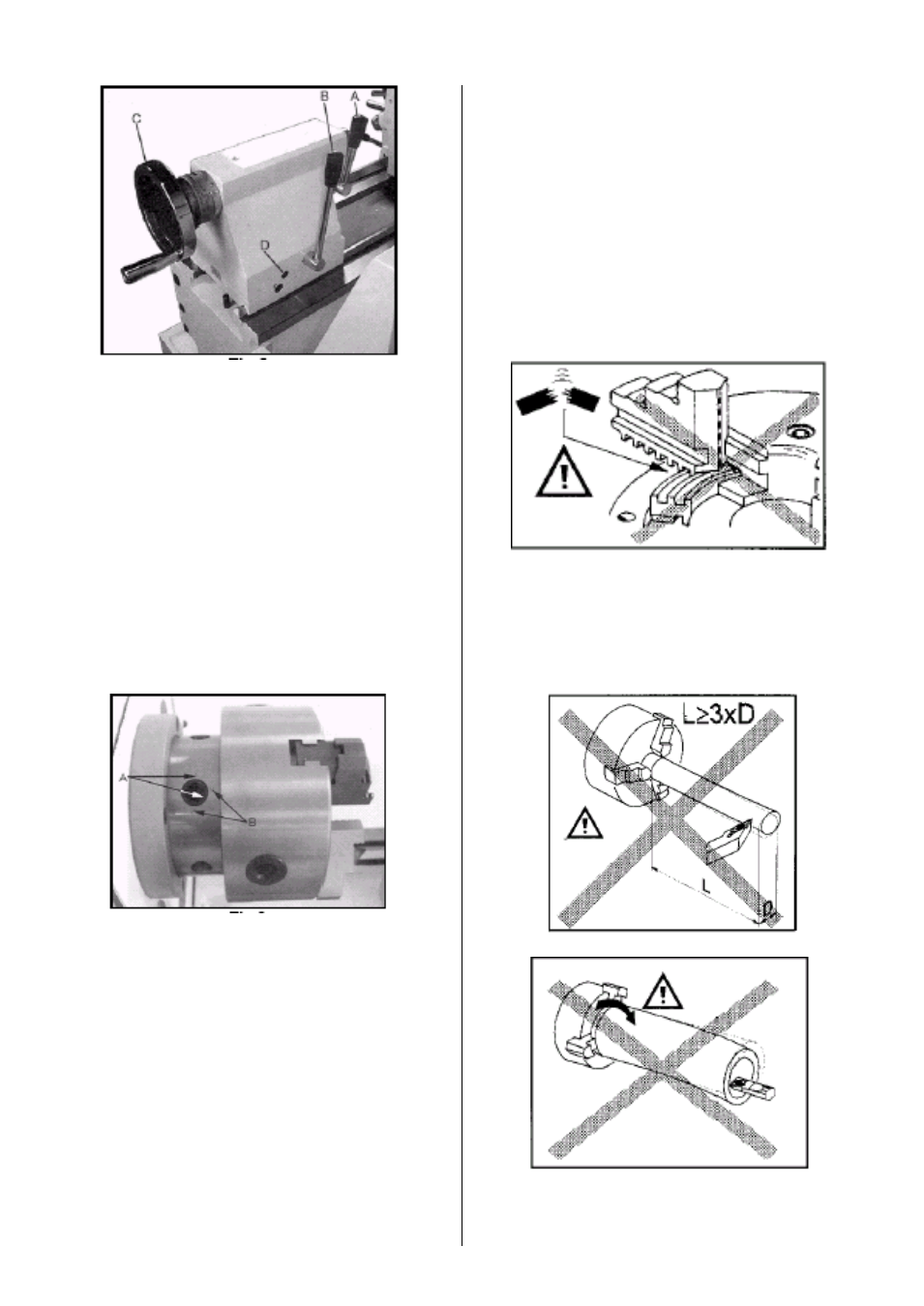

Рис.8
А….Зажимной рычаг пиноли задней бабки
В….Зажимной рычаг задней бабки
С….Маховик пиноли задней бабки
D
….Поперечное перемещение задней бабки
5
.2 Зажим заготовок
Демонтаж зажимных приспособлений:
Закройте станину станка перед демонтажем
зажимных приспособлений с помощью дере-
вянной доски.
Удерживайте зажимные приспособления, по-
ка Вы ослабляете 3 кулачковых затвора за-
жимного эксцентрика посредством вращения
на 1 / 4 оборота против часовой стрелки.
Установите метки (А, рис.9) относительно
друг друга.
Рис.9
Осторожно снимите зажимное приспособле-
ние.
Очистите все контактирующие поверхности.
Монтаж зажимных приспособлений:
Вставьте зажимное приспособление рукой
напротив переднего конца шпинделя.
Зажмите кулачковый затвор зажимного экс-
центрика вращением по часовой стрелке.
Метка зажимного эксцентрика (А) должна на-
ходиться между 2-мя метками (В).
Если это не получается, то необходимо вкру-
тить или выкрутить на один оборот винты
кулачковых затворов.
Сильно затянуть 3 кулачковых затвора за-
жимного эксцентрика.
Внимание:
Ограничение числа оборотов вращения за-
жимного приспособления не должно превы-
шаться.
Зубья кулачков и спираль зубчатого обода
должны всегда находиться в полном зацеп-
лении.
Выступающие зажимные кулачки могут сло-
маться и при работе разлететься (Рис.10).
Рис.10
Избегайте консольно зажимать длинные за-
готовки. Заготовки могут в процессе обработ-
ки погнуться (Рис.11) или вырваться из па-
трона (Рис.12).
Поджимайте их центром задней бабкой или
люнетом.
Рис. 11
Рис.12
Избегайте коротких длин зажима (А, рис.13)
или зажимов заготовок за малый диаметр (В).
