инструкция по эксплуатации станка JET мод. GH-1440W-3
13
По окончании конической обработки задняя
бабка возвращается в свое исходное поло-
жение.
Включите станок и, при необходимости, отре-
гулируйте его, чтобы снова установить соос-
ность центров.
6
.4 Обточка конуса с помощью верхнего
суппорта.
Посредством поворота верхнего суппорта
могут быть обточены короткие конусы.
После ослабления обоих шестигранных гаек
можно выставить верхний суппорт вручную
на необходимый угол согласно градусной
шкале.
6
.5 Универсальный трехкулачковый па-
трон

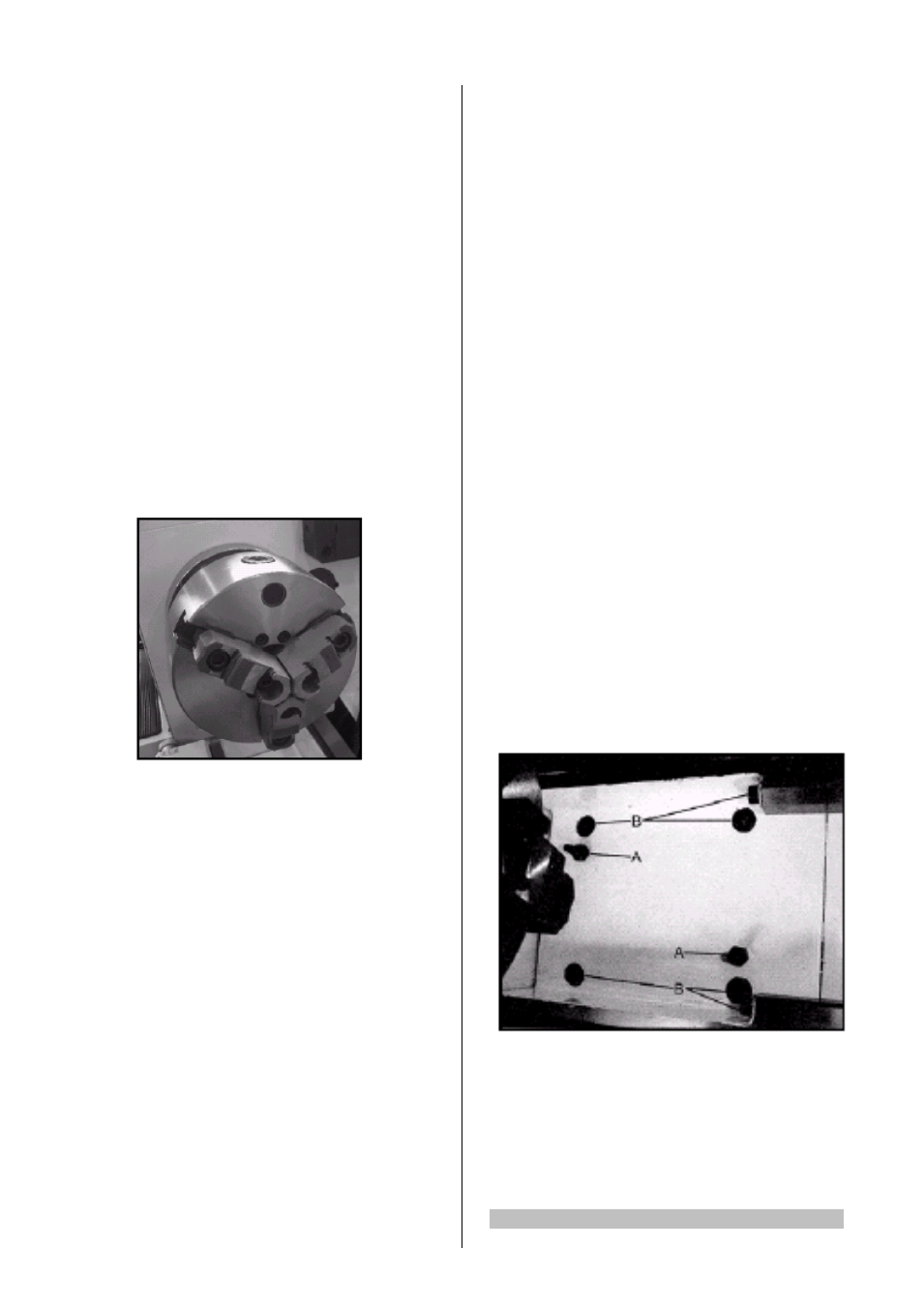

С помощью универсального трехкулачкового
патрона могут быть зажаты цилиндрические,
треугольные и шестигранные заготовки
(Рис.20).
Рис.20
Для зажима заготовок большого диаметра
применяйте обратные кулачки.
В качестве смазки для кулачков JET реко-
мендует Molykote Paste G или равноценное
ей смазывающее средство.
6
.6 Планшайба
Этот токарный патрон имеет четыре отдель-
но регулируемых кулачка, что дает возмож-
ность зажимать четырехугольные и несим-
метричные заготовки, а также точно выстав-
лять по центру цилиндрические детали.
6.7
Вращающийся центр (опция)
Центр крепится в пиноли задней бабки и
должен обязательно использоваться при
частоте вращения более 500 об/мин.
Чтобы извлечь центр, полностью открутите
назад пиноль задней бабки.
6
.8 Подвижный и неподвижный люнеты
Неподвижный люнет
Неподвижный люнет служит преимуществен-
но для поддержки длинных заготовок и обес-
печивает их надежную обработку без вибра-
ций.
Неподвижный люнет крепится на станине
станка с помощью специальной плиты с ниж-
ним зацеплением.
Установите упорные губки люнета без зазора
на заготовку, не зажимая ее.
Во время обработки необходимо хорошо
смазывать губки.
Подвижный люнет
Подвижный люнет устанавливается на про-
дольном суппорте и таким образом повторя-
ет движение токарного резца. Он предот-
вращает упругий отжим длинных и тонких за-
готовок под давлением токарного резца.
Установите упорные губки люнета без зазора
на заготовку, не зажимая ее.
Во время обработки необходимо хорошо
смазывать губки.
6
.9 Снятие мостика направляющих станка
Вытащите конические штифты (В, рис.21) по-
средством подтягивания гаек (А).
Удалите винты (В).
Теперь мостик, направляющих, может быть
снят.
Рис.21
Очистите тщательно все контактные поверх-
ности перед обратной установкой мостика.
Скрутите гайки с конических штифтов и проч-
но закрепите их легкими ударами молотка.
Затяните винты, накрутите гайки.
7.
Контроль и техническое обслуживание
