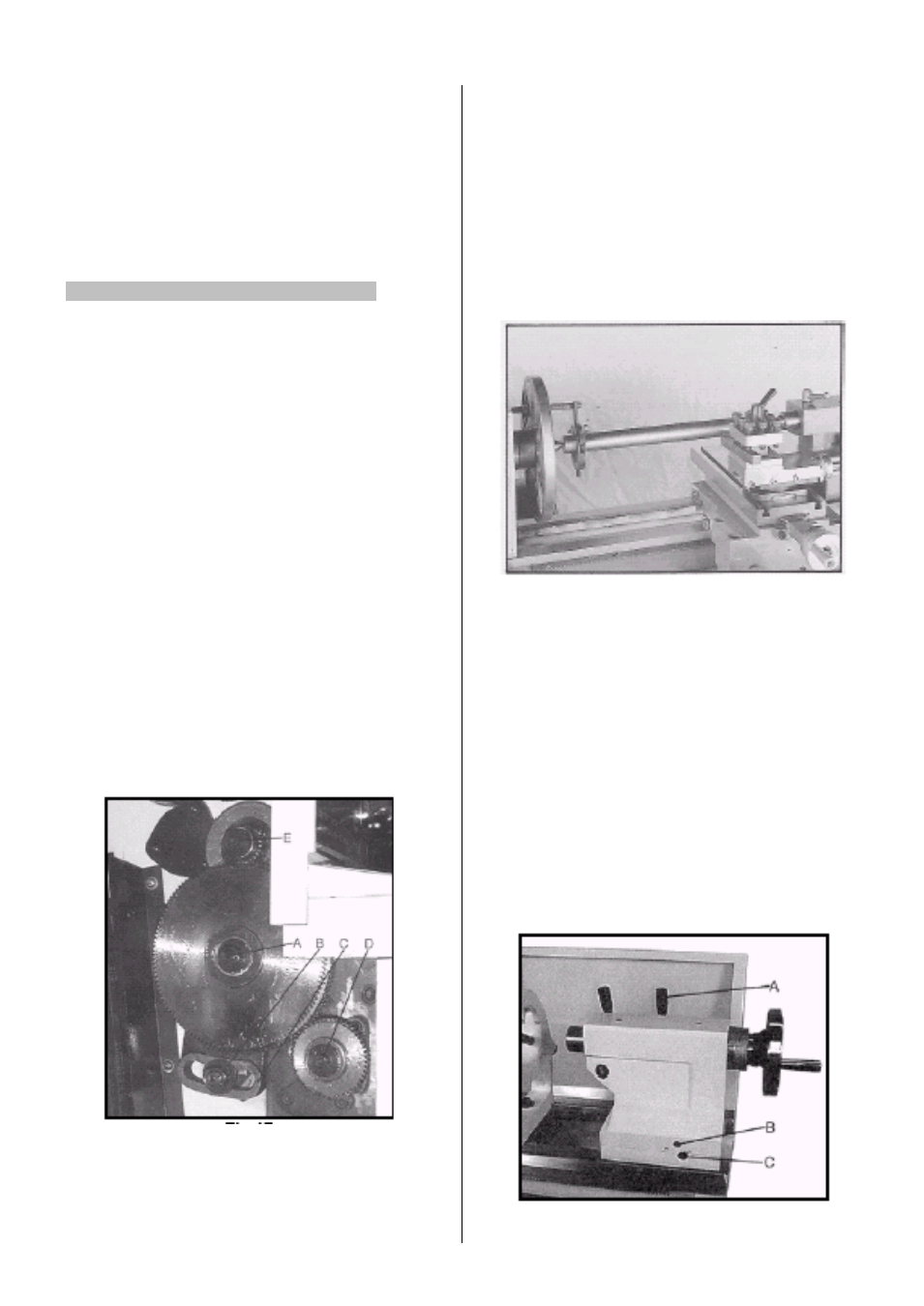

Рис.17, Рис.18, Рис.19 – Инструкция по эксплуатации Jet Tools GH-1440W-3
Страница 12
инструкция по эксплуатации станка JET мод. GH-1440W-3
12
5
.7 Сверление
Для крепления спиральных и центровочных
сверл требуется самоцентрирующий свер-
лильный патрон (опция) с конусной оправкой
МК-3.
Рекомендации для выбора числа оборотов
возьмите из раздела 6.4.
Чтобы вынуть сверлильный патрон, полно-
стью закрутите пиноль задней бабки.
6.
Работы по наладке и регулировке
Общие указания:
Перед работами по наладке и
регулировке станок должен быть предо-
хранен от непроизвольного включения.
Вытащите сетевой штекер и нажмите вы-
ключатель аварийного отключения!
6
.1 Установка сменных шестерен.
Указание:
Установленные сменные шестерни 25Т х
127Т х 50Т перекрывают большинство подач
и шагов однозаходной резьбы.
Сменные шестерни в инструментальной ко-
робке служат для нарезания дюймовой резь-
бы
Отключить подвод электрического тока
посредством вытягивания сетевого ште-
кера.
Ослабьте предохранительный винт и открой-
те крышку ременной передачи.
Ослабьте винты (А, В, рис.17) и гайку (С),
чтобы откинуть гитару.
Рис.17
При необходимости замените сменные шес-
терни (D и Е).
Приведите все сменные шестерни в зацеп-
ление.
Регулировка правильного люфта профиля
зубьев проводится легче, если между зубьев
зажать полоску обычной бумаги (…и затем
снова удалить).
Закройте и предохраните крышку ременной
передачи.
6
.2 Обточка между центрами
Оденьте хомут на заготовку.
Зажмите
заготовку
в
центрах.
Вращение передается на хомут водилом
планшайбы (Рис.18).
Рис.18
Смазывайте жесткий центр задней бабки,
чтобы избежать износа.
6
.3 Обточка конуса с помощью задней бабки
До угла в 5° длинные конусы могут быть вы-
точены посредством поперечного перемеще-
ния задней бабки.
Для перестановки задней бабки ослабьте ру-
коятку (А, рис.19).
Выкрутите установочный винт (В) на перед-
ней стороне, а на задней стороне, соответст-
венно, подтянуть.
Снова затянуть регулировочные винты и кре-
пежный винт задней бабки.
Заготовка должна быть зажата между цен-
трами. Вращение передается на хомут води-
лом планшайбы.
Рис.19
