инструкция по эксплуатации станка JET мод. GH-1440W-3
6
3

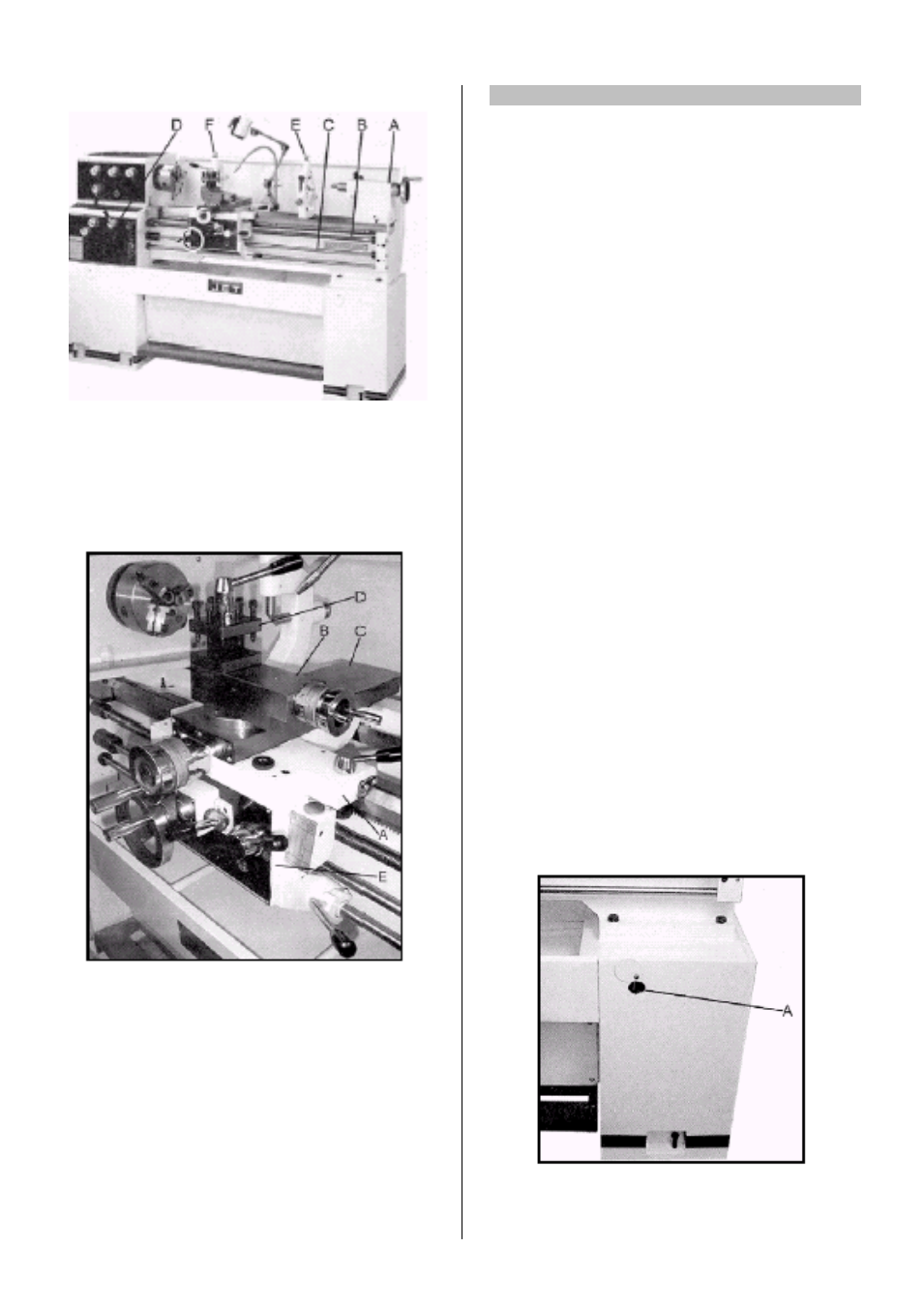

.4 Описание станка
Рис.1
А….Задняя бабка
В….Резьбонарезной винт
С….Вал подачи
D
….Механизм подачи
Е….Неподвижный люнет
F
….Подвижный люнет
Рис.2
А….Продольный суппорт
В….Верхний суппорт
С….Поперечный суппорт
D
….Четырехпозиционный резцедержатель
Е….Фартук суппорта
ВНИМАНИЕ:
Если Вы приобрели модель станка, осна-
щенного Устройством Цифровой Индика-
ции (DRO), пожалуйста, воспользуйтесь
инструкцией, которую можно скачать с
нашего сайта или обратитесь к вашему
продавцу.
4.
Транспортировка и пуск в эксплуатацию
4.1.
Транспортировка и установка
Станок поставляется на поддоне в закрытом
виде.
Для транспортировки используйте обычный
погрузчик или грузоподъемник. Предохраняй-
те станок при транспортировке от опрокиды-
вания.
Установка станка должна производиться в
закрытом помещении, при этом являются
вполне достаточными условия обычной мас-
терской.
4.2
Монтаж
Если Вы при распаковке обнаружили повре-
ждения вследствие транспортировки, немед-
ленно сообщите об этом Вашему продавцу,
не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соот-
ветствии с требованиями охраны окружаю-
щей среды.
Удалите защитную транспортную смазку с
помощью керосина, солярки или мягких рас-
творителей.
Открутите крепежные винты станка на поддоне.
Передвиньте продольный суппорт и заднюю
бабку вправо.
Вставьте 2 достаточно толстых стальных прут-
ка в 4 отверстия станины станка (А, Рис. 3).
Поднять станок с помощью достаточно проч-
ных ремней для транспортировки.
Рис.3
Внимание: Станок очень тяжелый (995 кг)!
