инструкция по эксплуатации станка JET мод. GH-1440W-3
8
4.6.
Обкатка станка:
Дайте время редуктору для приработки.
В течение первых 6 часов не работайте на
станке со скоростью вращения выше 560
об/мин.
5.
Работа станка
Внимание:
Перед работами по наладке и регулировке
станок должен быть предохранен от не-
произвольного включения.
Вытащите сетевой штекер и нажмите ава-
рийный выключатель
Проводите измерительные
и наладочные работы только при останов-
ленном станке.
Перед обработкой проверяйте надежность
зажима заготовки.
Не тормозите зажимной патрон или заготовку
руками.
Держите Ваши пальцы на достаточном безо-
пасном расстоянии от вращающихся деталей
и стружки.
Удаляйте стружку только при остановленном
станке с помощью подходящих приспособле-
ний.
Никогда не работайте при открытой защит-
ной крышке патрона или защитной крышке
шестерен коробки передач.
Нарезание резьбы метчиком, нарезание
резьбы резцом и точение неуравновешенных
заготовок производите только на малых чис-
лах оборотов вращения.
При возникновении опасности задейст-
вуйте ножной тормоз и нажмите кнопку
аварийного выключения.

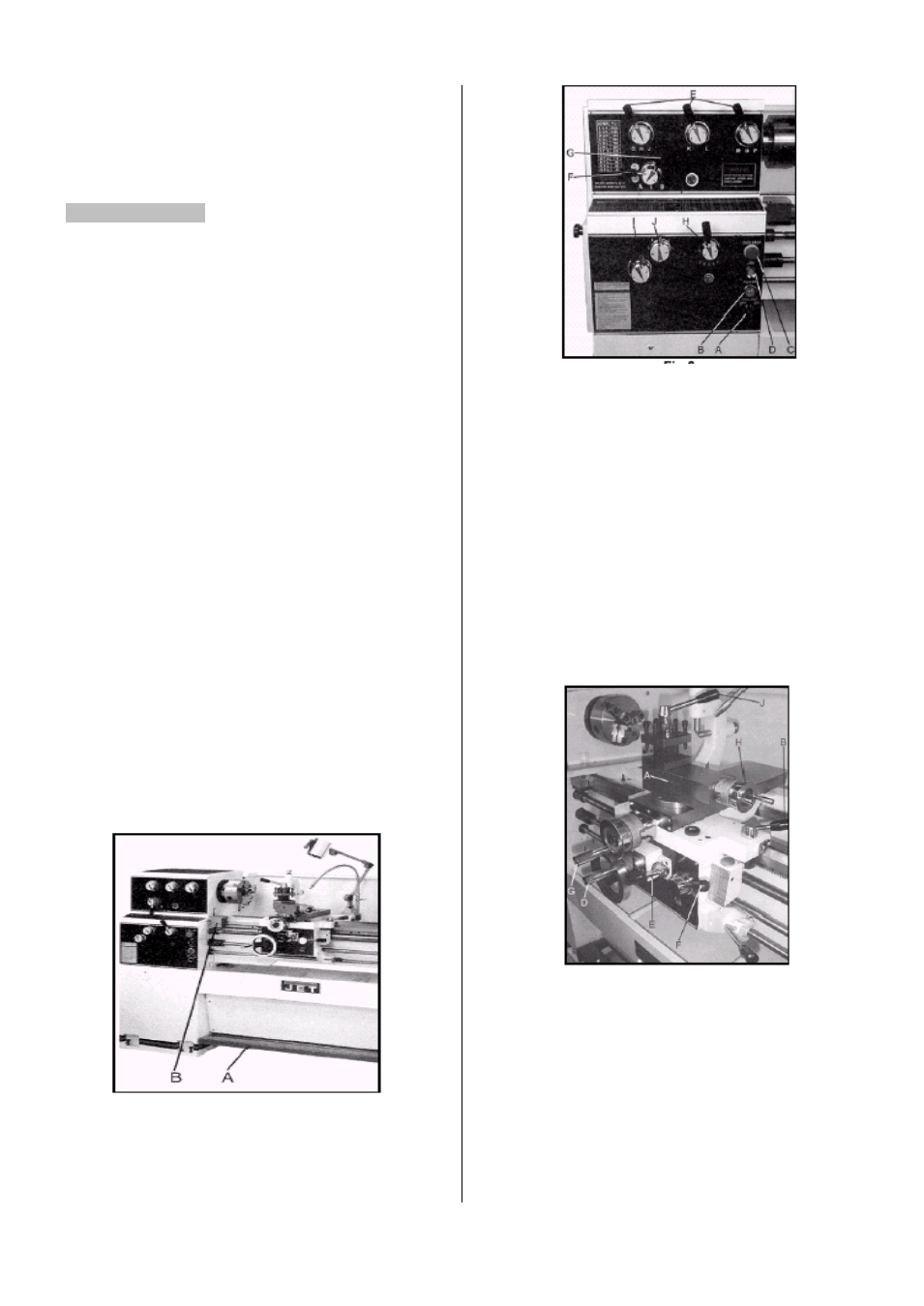

Рис.5
А ..... Ножной тормоз
В ..... Упор продольного суппорта
Рис.6
А ..... Включатель / выключатель подачи
СОЖ
В ..... Включение местного освещения
С ..... Кнопка аварийного выключения
D .....
Кнопка включения работы шпинделя в
толчковом режиме
Е ..... Рычаг выбора числа оборотов враще-
ния
F .....
Рычаг выбора направления подачи
G ....
Рычаг выбора ходового винта/вала по-
дачи (макс. 650 об/мин в положении А)
H .....
Рычаг выбора ходового винта/вала по-
дачи
F, D.........
вал подачи
Е, С ........ ходовой винт
Рис.7
А ..... Крепление верхнего суппорта
В ..... Крепление продольного суппорта
D .....
Маховик продольного суппорта
Е ..... Рычаг включения подачи
.......
Продольная подача – вправо вверх
.......
Поперечная подача – влево вниз
F .....
Рычаг гаечного замка ходового винта
G ....
Маховик поперечного суппорта
Н ..... Маховик верхнего суппорта
J .....
Зажимной рычаг четырехпозиционного
резцедержателя
