инструкция по эксплуатации станка JET мод. GH-1440W-3
11

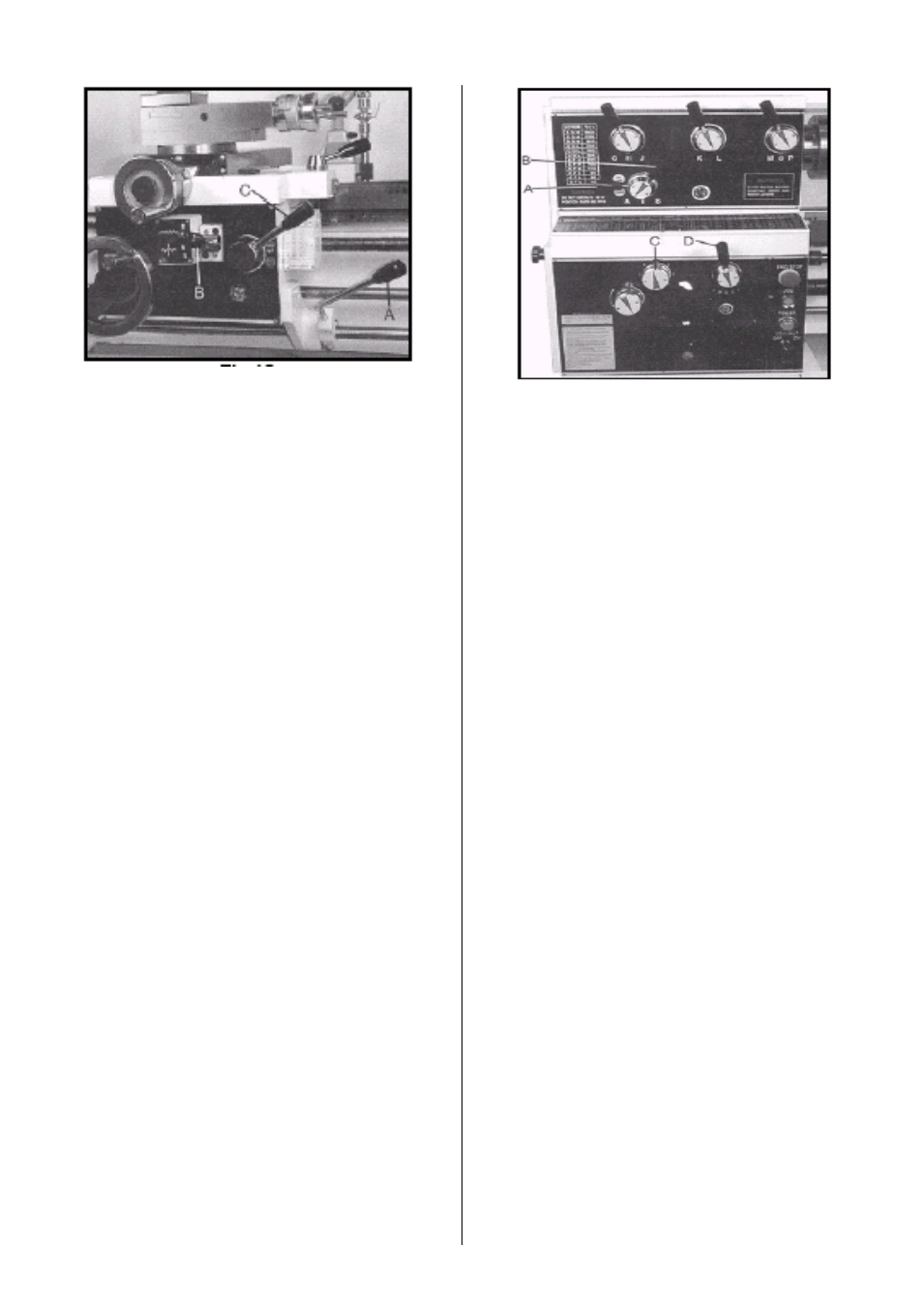

Рис.15
Правильный выбор подачи зависит от ма-
териала, подлежащего резанию, вида ре-
зания, режущего инструмента, жесткости
заготовки, глубины резания и желаемого
качества поверхности.
Например:
Наружное точение хорошо зажатой заготовки
диаметром 25 мм из стали (Сталь 15) резцом
из твердого сплава при числе оборотов 1280
об/мин.
Грубая обдирка:
Глубина резания 2 мм
Подача мм на оборот 0,2 мм/об
(Установка механизма подачи В, D и 2).
получистовая обработка:
Глубина резания 0,5 мм
Подача мм на оборот 0,1 мм/об
(Установка механизма подачи F, A и 1).
Чистовой проход:
Глубина резания 0,2 мм
Подача мм на оборот 0,05 мм/об
(Установки механизма подачи F, B
и 1).
При обдирке заготовок большого диаметра
необходимо уменьшать глубину резания!
5
.6 Нарезание резьбы
Резьба нарезается за несколько проходов с
помощью резьбового резца.
Радиальная подача на глубину должна в ка-
ждом случае составлять примерно 0,2 мм,
для последнего чистового прохода еще
меньше.
Установите переключатели выбора величины
подачи (А, B, C, D, рис.16) в желаемое поло-
жение.
Рис.16
Установите переключатель выбора подачи
(D
) на Е или С, чтобы активировать ходовой
винт.
А) Нарезание метрической и дюймовой
резьбы:
Установите желаемый шаг и глубину резания
для первого прохода.
Закройте гаечный замок ходового винта (Н,
рис.16).
Гаечный замок ходового винта во время все-
го процесса нарезания резьбы остается за-
крытым.
-
Включите станок с самым малым числом
оборотов вращения.
-
В конце резки остановите мотор и, одно-
временно перемещением поперечного суп-
порта отведите резьбовой резец от заго-
товки (учитывайте холостой ход резца: ос-
танавливайте мотор своевременно)
-
Включите мотор в противоположном на-
правлении, пока резец снова не достигнет
своего исходного положения.
-
Установите снова глубину резания
Повторяйте эти рабочие операции до полной
готовности резьбы.
В) Нарезание метрической резьбы одно-
заходной резьбы с помощью лимба:
Большинство метрических резьб однозаход-
ной резьбы может быть нарезано с помощью
лимба.
Здесь можно после каждого рабочего прохо-
да открывать гаечный замок ходового винта
и возвращать продольные салазки суппорта
в исходное положение с помощью маховика.
Гаечный замок ходового винта разрешается
закрывать только на соответствующих рисках
шкалы лимба.
