Встроенный модуль
пневмоуправления
Модели D200 è D200s
Встроенные пневматические элементы управления
включают следующие элементы:
•
Главная воздушная задвижка (ВА): включает
и выключает подачу воздуха в систему. Если она
закрыта, этот клапан сбрасывает давление вниз
по потоку.
•
Регулятор потока воздуха в штоке (ВВ):
управляет ростом и падением давления в штоке
и давлением продувки.
•
Направляющий клапан штока (ВС): управляет
направление движения штока.
•
Выхлопное отверстие с шумоглушителем (BD)
•
Регулятор пневмодвигателя (ВЕ): управляет
давлением воздуха, подаваемого к двигателю.
•
Задвижка пневмодвигателя (BF): включает и
выключает подачу воздуха в пневмодвигатель.
Если она закрыта, то этот клапан разгружает
воздух, заключенный между ним и
пневмодвигателем. Сдвиньте задвижку и
перекройте подачу воздуха. Дистанционный
блок DataTrak: Для обеспечения потока
воздуха, электромагнитный клапан воздуха,
задвижка пневмодвигателя (BF) и главная
воздушная задвижка (ВА) должны быть
открыты. (См. настройку дистанционного
блока DataTrak в руководстве 312371)
•
Кнопка продувки (BG): включает и выключает
подачу воздуха для выталкивания опорной
емкости из пустого барабана.
Встроенные принадлежности
воздухопровода
См. Р
ИС
. 1
•
Дренажный кран воздушной линии (U)
•
Фильтр воздухопровода (V): удаляет опасные
загрязнения и влагу из подаваемого
сжатого воздуха.
•
Второй выпускной воздушный клапан (W):
обеспечивает изоляцию принадлежностей
воздуховода для проведения технического
обслуживания. Устанавливается выше
остальных принадлежностей воздухопровода по
направлению потока.
•
Выпускной воздушный клапан (не виден):
автоматически разгружает избыточное давление.
2-кнопочные пневматические
элементы управления блокировкой
Модели D200i è D200si
Устройства, оснащенные 2-кнопочными элементами
управления блокировкой, имеют следующие
дополнительные компоненты:
•
2-кнопочный модуль: Для получения
дополнительной информации см.
руководство 312374.
•
Роликовый переключатель (CA): перекрывает
подачу воздуха при контакте с приводом
кронштейна. Для остановки движения плунжера
оператор должен нажать и удерживать кнопки.
•
Привод кронштейна (CB): крепится к
подъемной штанге опорной емкости. Когда
плунжер находится близко к верхнему
положению, привод вступает в контакт с
роликовым переключателем.
Р
ИС

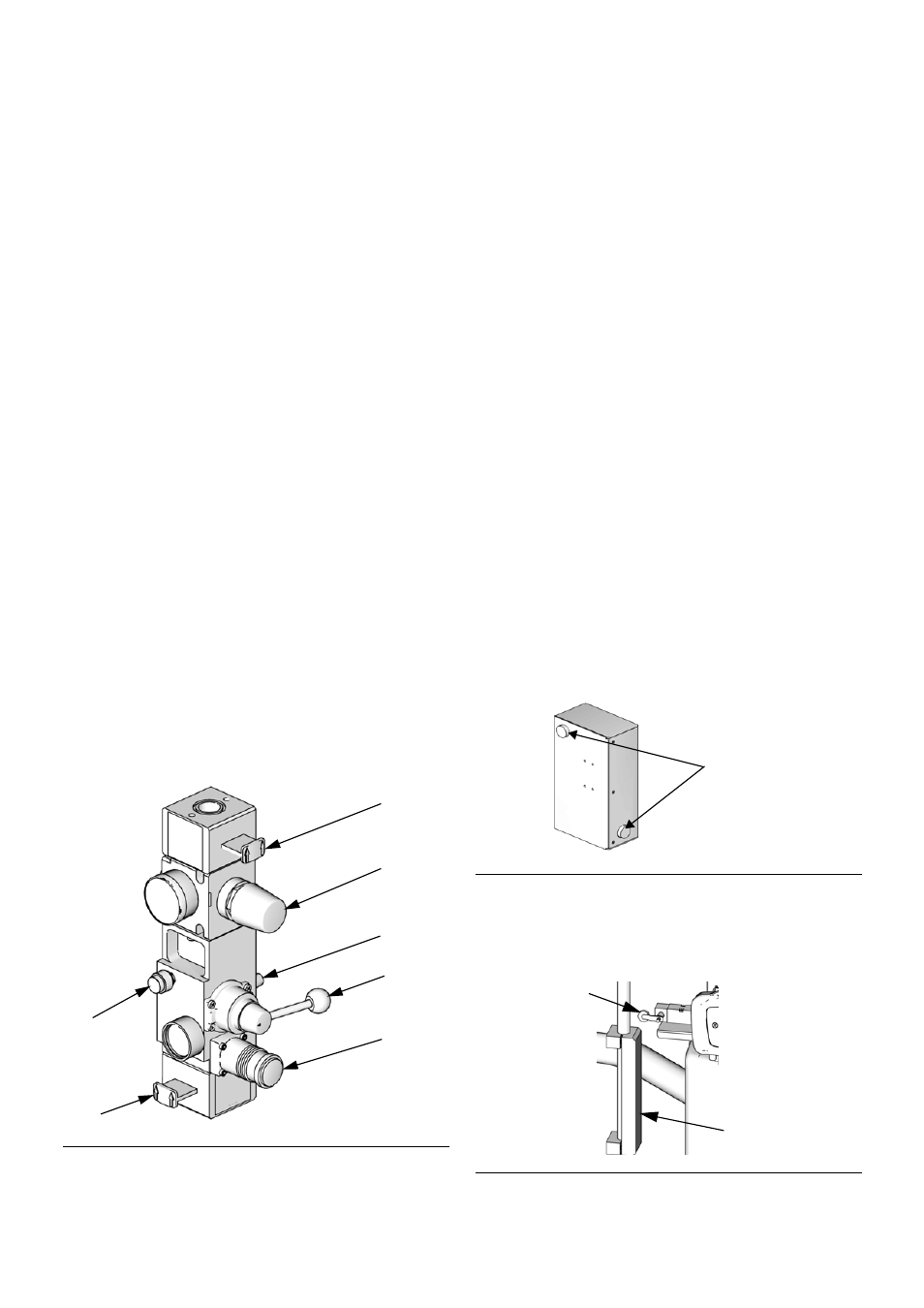

. 2 Встроенный модуль пневмоуправления
BA
BB
BC
BG
BE
BF
BD
ti10438
Р
ИС
. 3
Р
ИС
. 4
Кнопки
ti10843a1
Активации
CA
CB
ti10846a
