Ремонт
22
Ремонт - детали

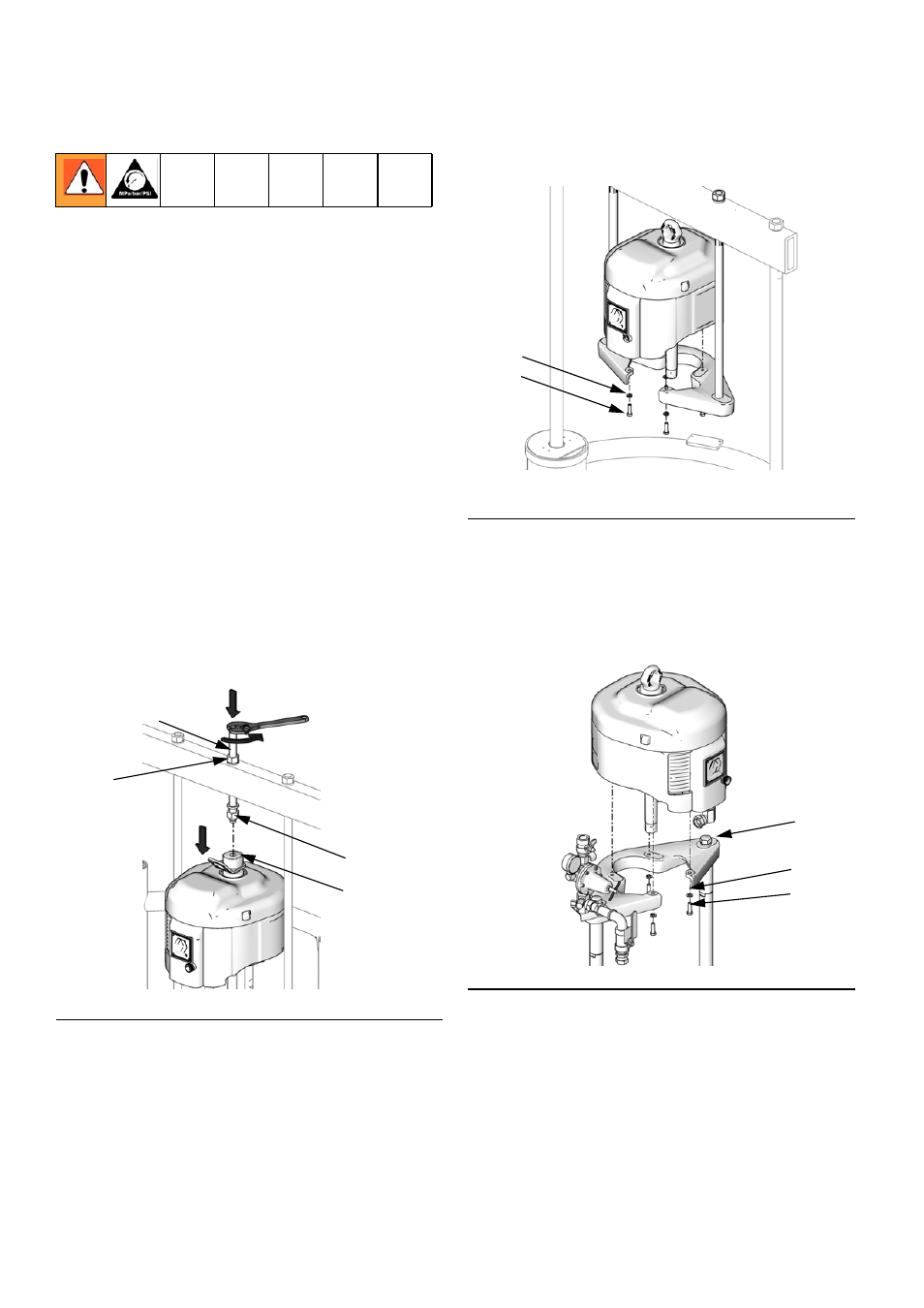

Снимите пневмодвигатель
Пневматические двигатели NXT
1.
См. удаление поршневого насоса в
руководстве 312376 для насосных агрегатов
Check-Mate.
2.
Отсоедините воздушный шланг от
пневматического двигателя. При использовании
дистанционного блока DataTrak, отсоедините
электрические провода от пневмодвигателя.
3.
Отсоедините пневматический двигатель:
a.
Äëÿ NXT с опорной емкостью на 55 галлонов
(устройства подачи D200 3 дюйма и D200
6,5 дюйма): Ослабьте гайку (105a),
расположенную под поперечиной. С
помощью гаечного ключа удерживайте на
месте адаптер подъемного кольца (107) и
ослабьте резьбовой стержень (106) над
поперечиной с помощью другого ключа. См.
Р
ИС
. 24.
b.
Äëÿ NXT с опорной емкостью меньшего
размера (устройства подачи D200 3 дюйма
и D200 6,5 дюйма): Удалите винты (111) и
шайбы (110), крепящие двигатель к
монтажной плите. См. Р
ИС
. 25.
c.
Äëÿ NXT на устройстве 3" двухпостовом
плунжере D30:Удалите винты (111) и шайбы
(110), крепящие двигатель к монтажной
плите (109).
Р
ИС
. 24
TI11169A
106
105
107
105a
Р
ИС
. 25
Р
ИС
. 26
TI10786A
110
111
TI10650A
110
111
109
