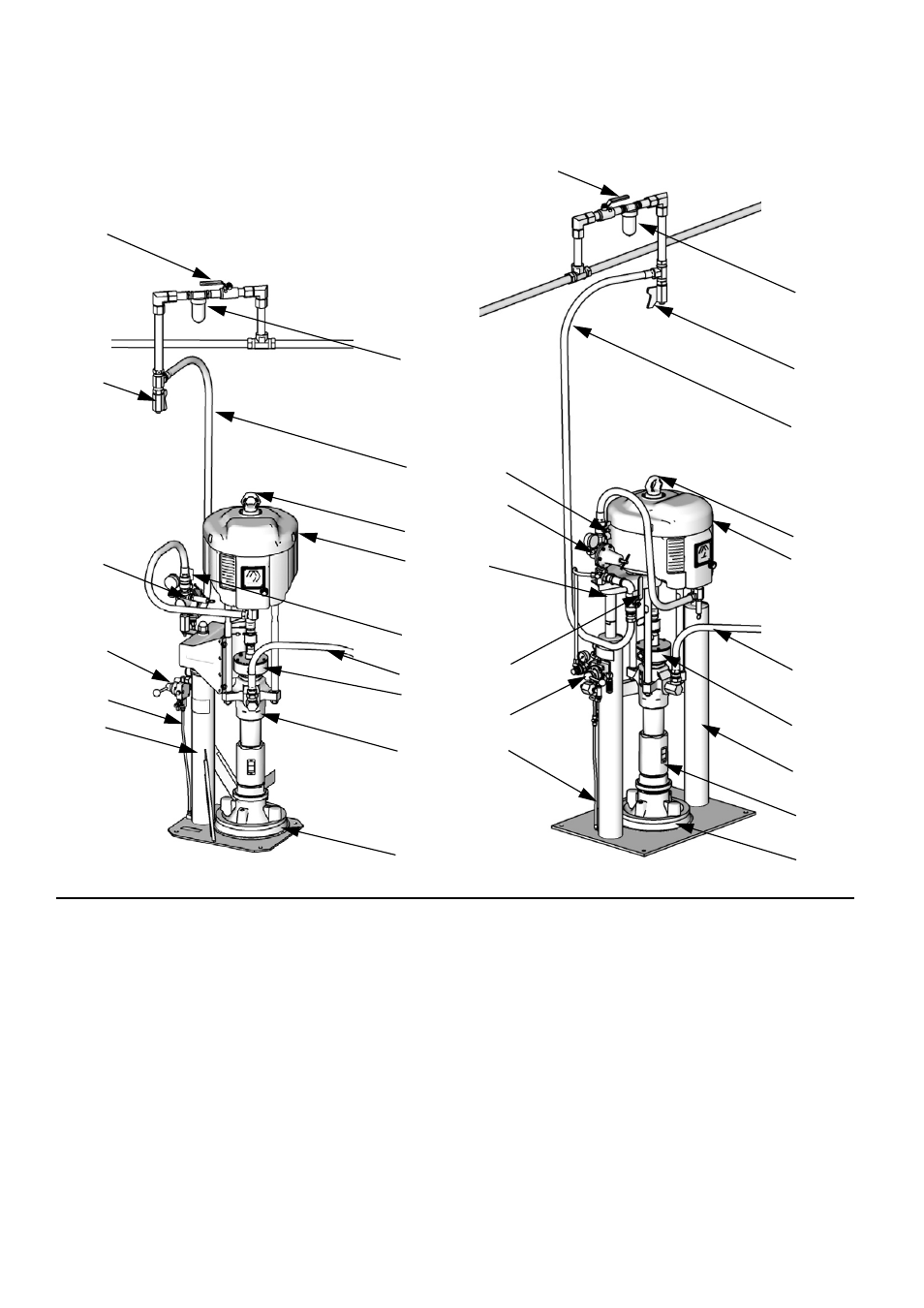

Идентификация компонентов
10
Ремонт - детали
S20 3" однопостовой и D30 3" двухпостовой
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
A
Узел плунжера
B
Пневматический двигатель
C
Поршневой насос Check-Mate
D
Опора
AA Узел пневмоуправления плунжера
AB Узел регулятора пневмодвигателя
H
Подъемное кольцо
P
Спускной клапан насоса (не виден)
R
Прилагаемая смачиваемая крышка
S
Трубопровод для жидкости (не входит в комплект
поставки)
T
Главный воздухопровод (не поставляется)
U
Спускной клапан воздуховода (не входит в комплект
поставки)
V
Воздушный фильтр (не входит в комплект поставки)
W
Запорный клапан воздухопровода (не поставляется)
AC Главный запорный клапан воздуховода
(спускного типа)
AD Воздуховод к плунжеру
AE Запорный клапан пневмодвигателя (спускного типа)
Р
ИС
. 5
A
B
C
D
AB
R
S
T
V
W
AE
AA
U
AD
ti10789a
A
B
C
D
AA
AB
R
S
T
U
V
W
AE
AD
AC
ti10788a
H
H
Место
(то же место на
подъем
другой стороне,
не видно)
