Ремонт
Ремонт - детали
23
d.

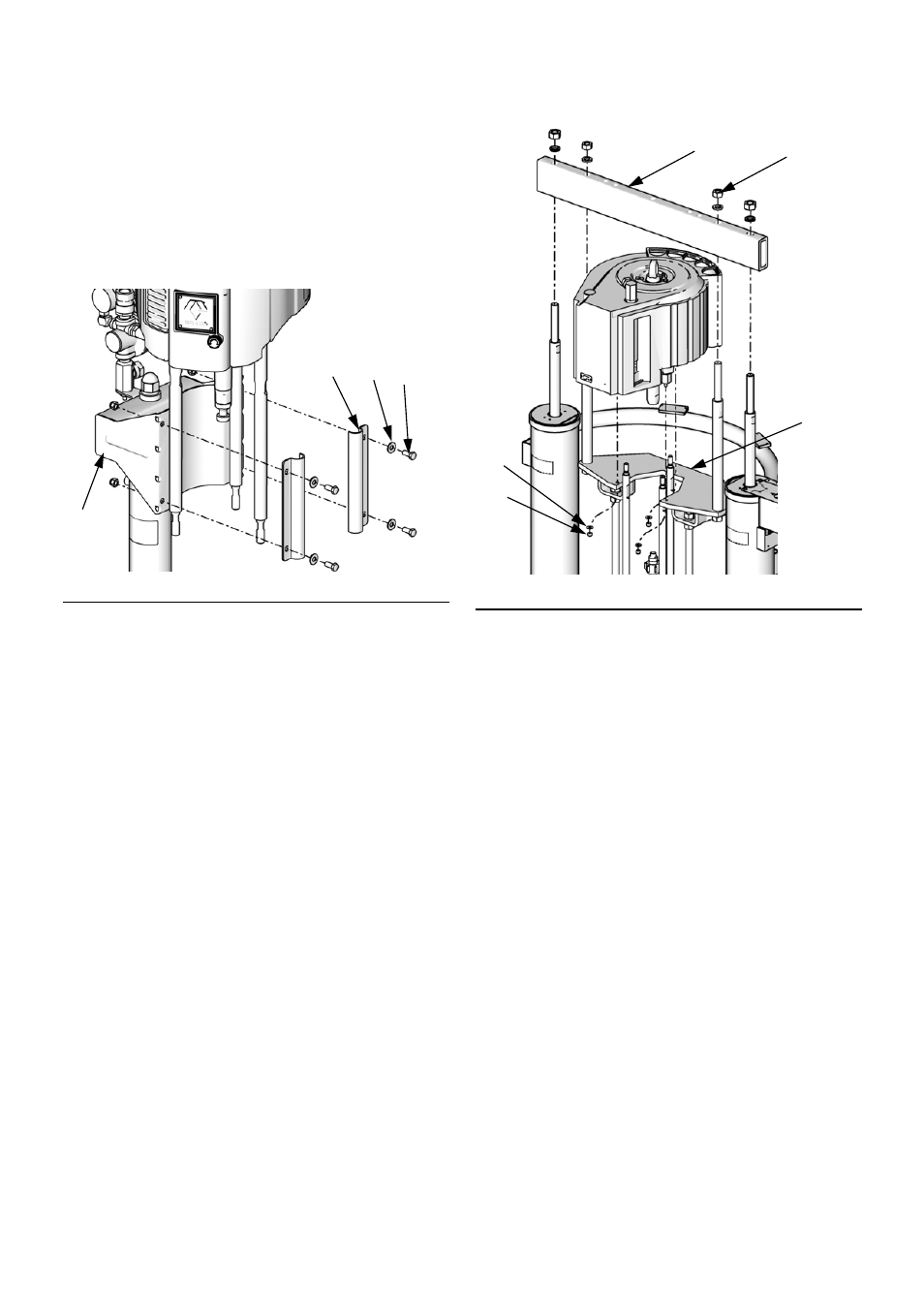

Äëÿ NXT на системе подачи с однопостовым
плунжером S20:Удалите винты (304),
шайбы (303) и зажимы (302), крепящие
соединительные тяги на опоре насоса (301).
4.
Закрепите пневмодвигатель на подъемном
устройстве и снимите пневмодвигатель.
Пневмодвигатели Premier
1.
Снимите воздушный шланг.
2.
См. удаление поршневого насоса в
руководстве 312376 для насосных агрегатов
Check-Mate.
3.
Удалите гайки (103), шайбы (102) и поперечину
(1c).
4.
Удалите гайки (114) и шайбы (113),
расположенные под монтажной плитой.
5.
С помощью соответствующего подъемного
устройства, прикрепите подъемное кольцо
пневмодвигателя к подъемному устройству и
поднимите пневмодвигатель с монтажной
пластины (109).
Р
ИС
. 27
TI10651A
304
303
302
301
Р
ИС
. 28
TI10658A
109
113
103, 102
1c
114
