Процедуры технического обслуживания
Ремонт - детали 15
Использование опорной емкости с
прямосторонним контейнером
1. Проследите за тем, чтобы больший диаметр
прокладки (EG) был направлен вниз. Вручную
установите прокладку (EG) на опору, целиком
над фланцем опорной емкости. См. Р
ИС . 12.
2. С помощью отвертки, поместите прокладку
сверху (EG) между фланцем и скребками (EB).
См. Р
ИС . 13.
Удаление и установка скребков
Удаление скребков на 20 и 30 литров
1. Для плоских скребков см. Р ИС . 14:
a. Удалите винты (410), гайки (406)
и фиксатор (412).
b. Разделите скребок (408), пластину скребка
(409) и прокладку (407).
c. Почистите их, проверьте и замените
изношенные детали.
4. Для скребков 255659 см. только Р ИС . 15:
a. Разделите соединение скребка (422)
настолько, чтобы загнуть назад ремень,
покрывающий крепление червячной
передачи (423). Р
ИС . 15См. Рис. 15.
b. Отвинтите червячную передачу (423) и
удалите скребок (422).
c. Почистите их, проверьте и замените
изношенные детали.

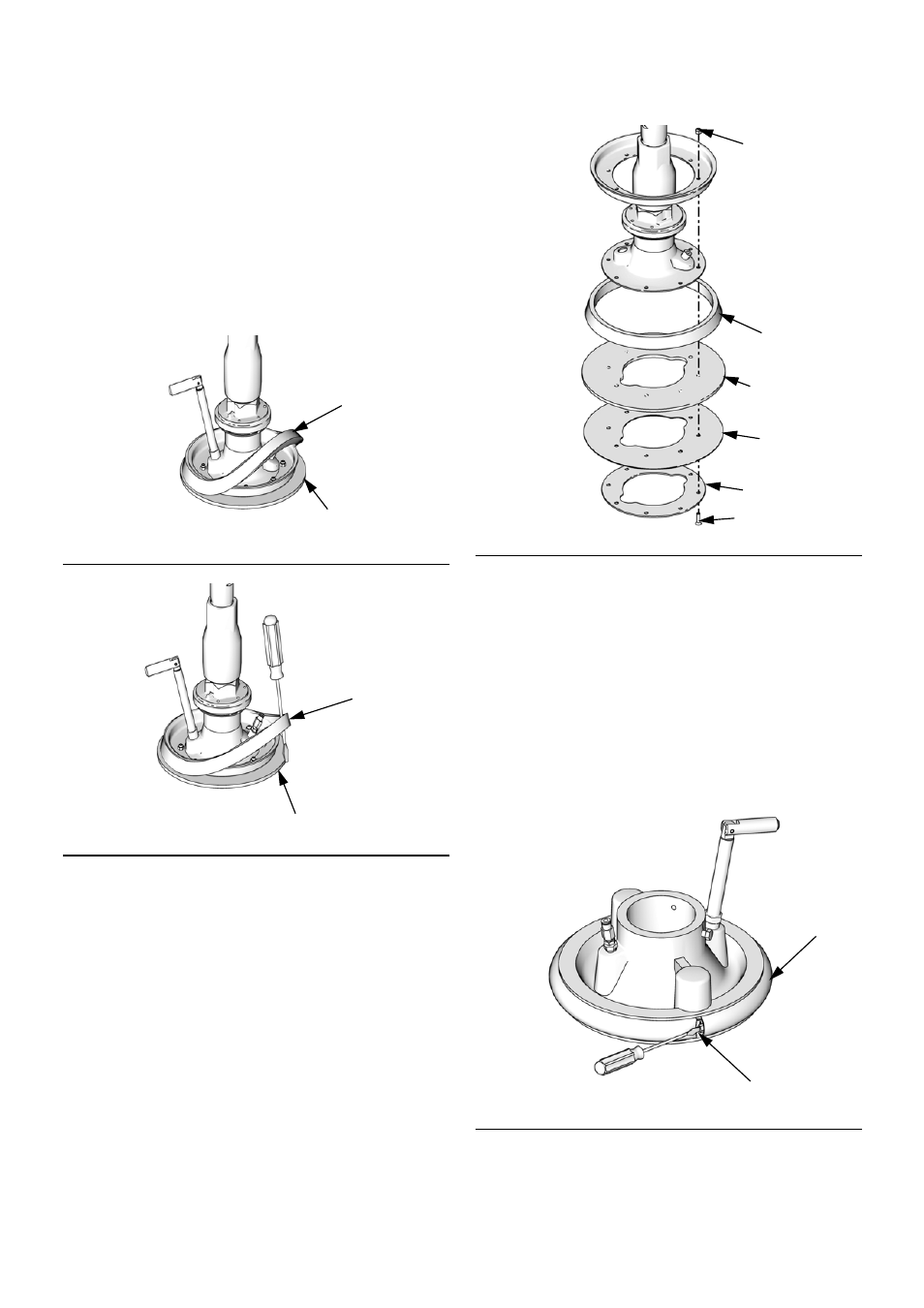

Р ИС . 12: Надевание прокладки
Р ИС . 13Р: Установка прокладки
EG
EB
TI10546A
EG
EB
TI10547A
Р ИС . 14
Р ИС . 15
410
406
407
408
412
409
TI10647A
422
423
TI10748A
