Ремонт
Ремонт - детали
21
Системы подачи с 3" двухпостовым D30
и однопостовым плунжером S20
Пневматические двигатели NXT:
1.
См. удаление поршневого насоса в
руководстве 312376 для насосных агрегатов
Check-Mate.
2.
Чтобы отсоединить опорную емкость от
поршневого насоса, см. раздел Отсоединение
насоса от опорной емкости на стр. 19.
3.
Поднимите узел плунжера, чтобы поднять
пневмодвигатель с поршневого насоса.
4.
Для подъема поршневого насоса необходимо
два человека.
Устройства подачи D200 3 дюйма и
D200 6,5 дюйма
Устройства подачи D200 3 дюйма и D200
6,5 дюйма
Пневматические двигатели NXT
1.
Установите поршневой насос на опорную
емкость. Подсоединение опорной емкости
Выполните действия, приведенные на стр. 19.
2.
См. раздел Повторное подсоединение
поршневого насоса в руководстве 312376 для
насосных агрегатов Check-Mate.
3.
Повторно подсоедините провод заземления и
провода пневмодвигателя (оборудование с
дистанционным блоком DataTrak), если они
отсоединены.
4.
Подсоедините пневматический двигатель:
a.
Äëÿ NXT с опорной емкостью на 55
галлонов: С помощью ключа захватите
гайку (105) на верхнем конце штока
плунжера и поднимите пневмодвигатель.
См. Р
ИС
. 21, стр. 20. Навинтите гайку (105)
вверх и затяните ее под штоком плунжера.
¥Затяните гайку (105) под поперечиной до
момента не более 25 футо-фунтов (34 Н•м).
b.
Äëÿ NXT с опорной емкостью меньшего
размера: Если двигатель был снят,
затяните установочные винты (111) и шайбы
(110) на монтажном кронштейне (109). См.

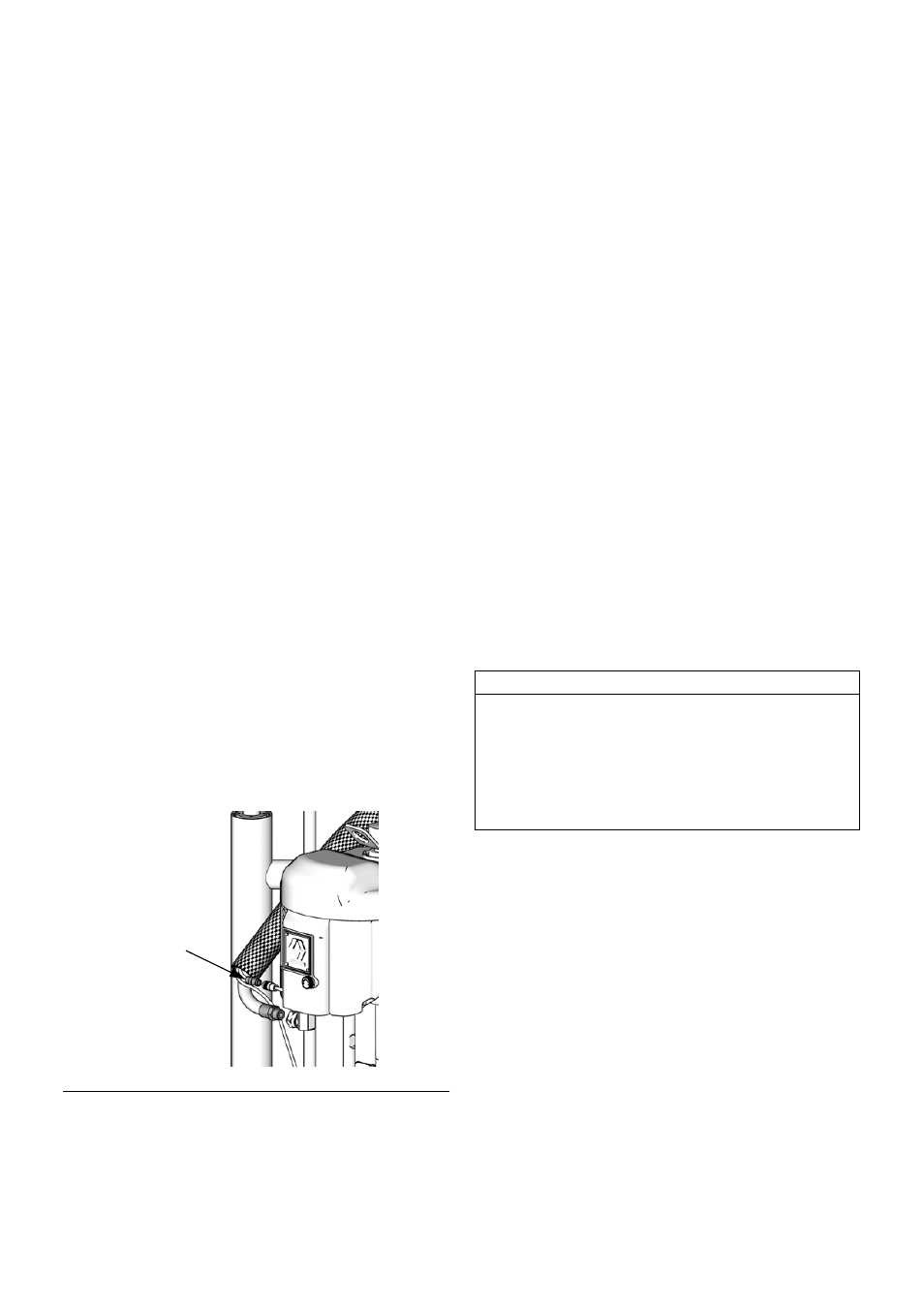

Р
ИС
. 26, стр. 22.
Пневмодвигатели Premier
1.
Поднимите плунжер, чтобы установить
поршневой насос на опорную емкость.
2.
Установите поршневой насос на опорную
емкость. Подсоединение опорной емкости
Выполните действия, приведенные в разделе
Подсоединение опорной емкости на стр. 19.
3.
См. раздел Повторное подсоединение
поршневого насоса в руководстве 312376 для
насосных агрегатов Check-Mate.
4.
Затяните гайки (103) и шайбы (102) на верхнем
конце подъемных штанг опорной емкости (101).
См. Р
ИС
. 22.
Системы подачи с 3" двухпостовым D30
и однопостовым плунжером S20
Пневматические двигатели NXT:
1.
Поднимите плунжер, чтобы установить
поршневой насос на опорную емкость.
2.
Установите поршневой насос на опорную
емкость. Подсоединение опорной емкости
Выполните действия, приведенные в разделе
Подсоединение опорной емкости на стр. 19.
3.
См. раздел Повторное подсоединение
поршневого насоса в руководстве 312376 для
насосных агрегатов Check-Mate.
Р
ИС
. 23
TI10515A
Провод
Пневмодвигателя
Внимание
Не удаляйте и не регулируйте гайки (103),
расположенные под кронштейнами. Если гайки
затянуты, насос не будет полностью входить в
контакт с опорной емкостью, или малое
расстояние будет оказывать нагрузку на
двигатель, соединительные тяги и поршневой
насос.
