9
Эксплуатация приборов

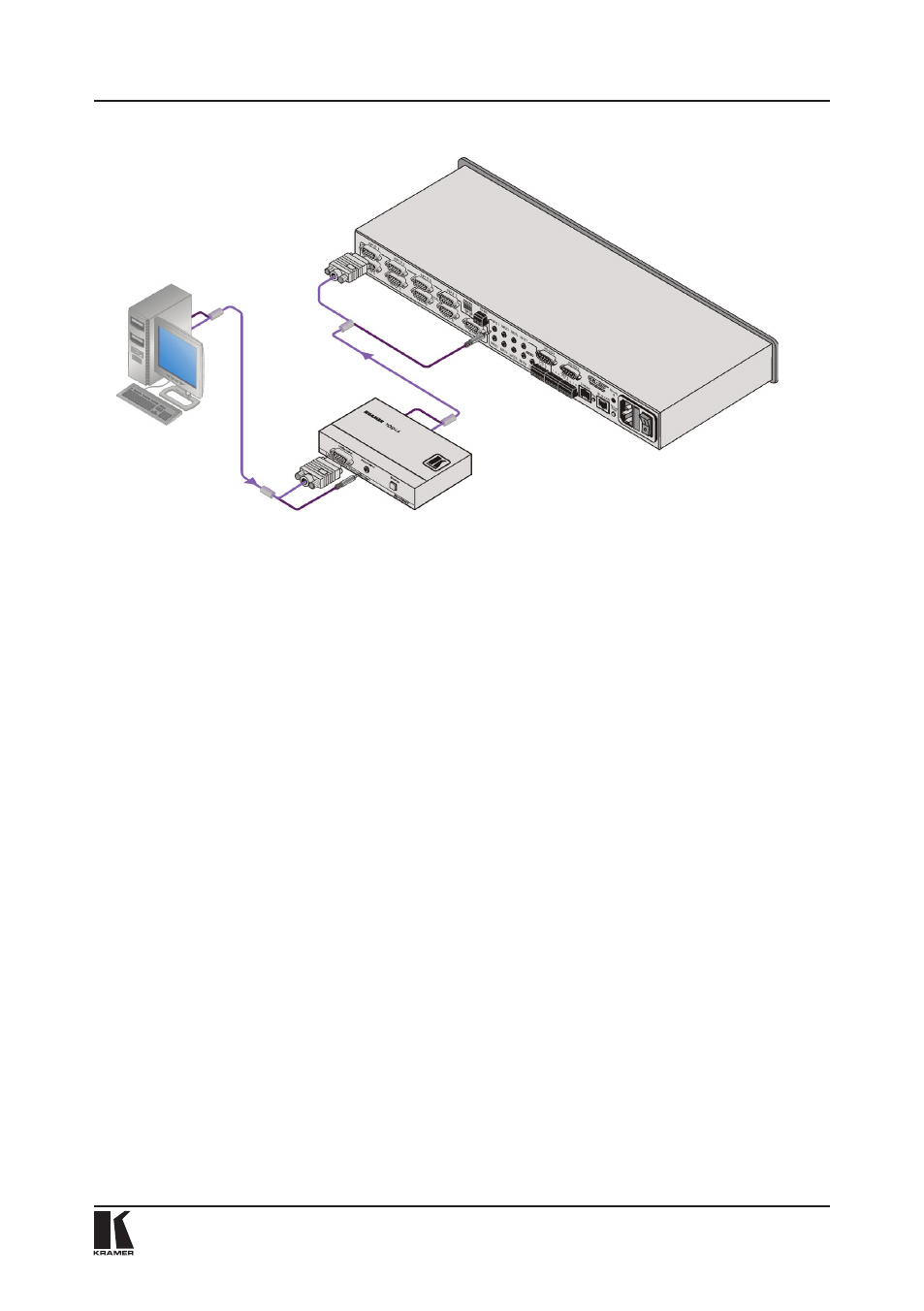

На рис. 8 изображено подсоединение блока
SI-VGAT
Рис. 8. Подсоединение блока SI-VGAT
5.2 Подключение приборов
Чтобы установить и подключить SI-1VGA, WSI-1VGA или SI-VGAT в
соответствии с примерами, показанными на рис. 6, 7 и 8 соответственно:
Примечание: Описанные ниже операции предполагают, что видеокабели
(с 15-контактными разъемами типа HD (вилка)) и звуковые кабели (с
разъемами типа 3,5 мм мини-вилка) проложены от входов коммутатора:
• для
SI-1VGA — внутри либо TBUS-10 (см. рис. 4), либо K-POD301 — в
зависимости от того, что из них используется.
• для
WSI-1VGA — внутри TBUS-1A (см. рис. 5).
1. Для
WSI-1VGA: после снятия заглушки вставьте WSI-1VGA в
соответствующее отверстие
TBUS-1A.
2. Для
WSI-1VGA: вставьте четыре винта, чтобы закрепить модуль-вставку
на месте, и затяните винты.
3. Подсоедините видеокабель от
TBUS-1A (для WSI-1VGA) или от TBUS-10/
K-POD301 (для SI-1VGA) к 15-контактному разъему видеовыхода типа
HD на задней панели
SI-1VGA/WSI-1VGA.
4. Подсоедините звуковой кабель от
TBUS-1A (для WSI-1VGA) или от
TBUS-10/K-POD301 (для SI-1VGA) к разъему звукового выхода типа
3,5-мм мини-гнездо на задней панели
SI-1VGA/WSI-1VGA.
5. Подсоедините видеокабель от источника видеосигнала (например,
компьютера) — к 15-контактному разъему PC INPUT (
WSI-1VGA) /
VIDEO INPUT (
SI-1VGA) на передней панели SI-1VGA/WSI-1VGA либо к
разъему UXGA INPUT на передней панели
SI-VGAT.
Источник
компьютерного
графического
сигнала
VP-81KSi
SI-VGAT
VGA
Аудиосигнал
VGA
Аудиосигнал
