Описание приборов
4 ОПИСАНИЕ ПРИБОРОВ
Панель-вставка с разъемами VGA и стерео аудио и панель управления
коммутатором
SI-1VGA изображена на рис. 1 и описана в таблице 1.

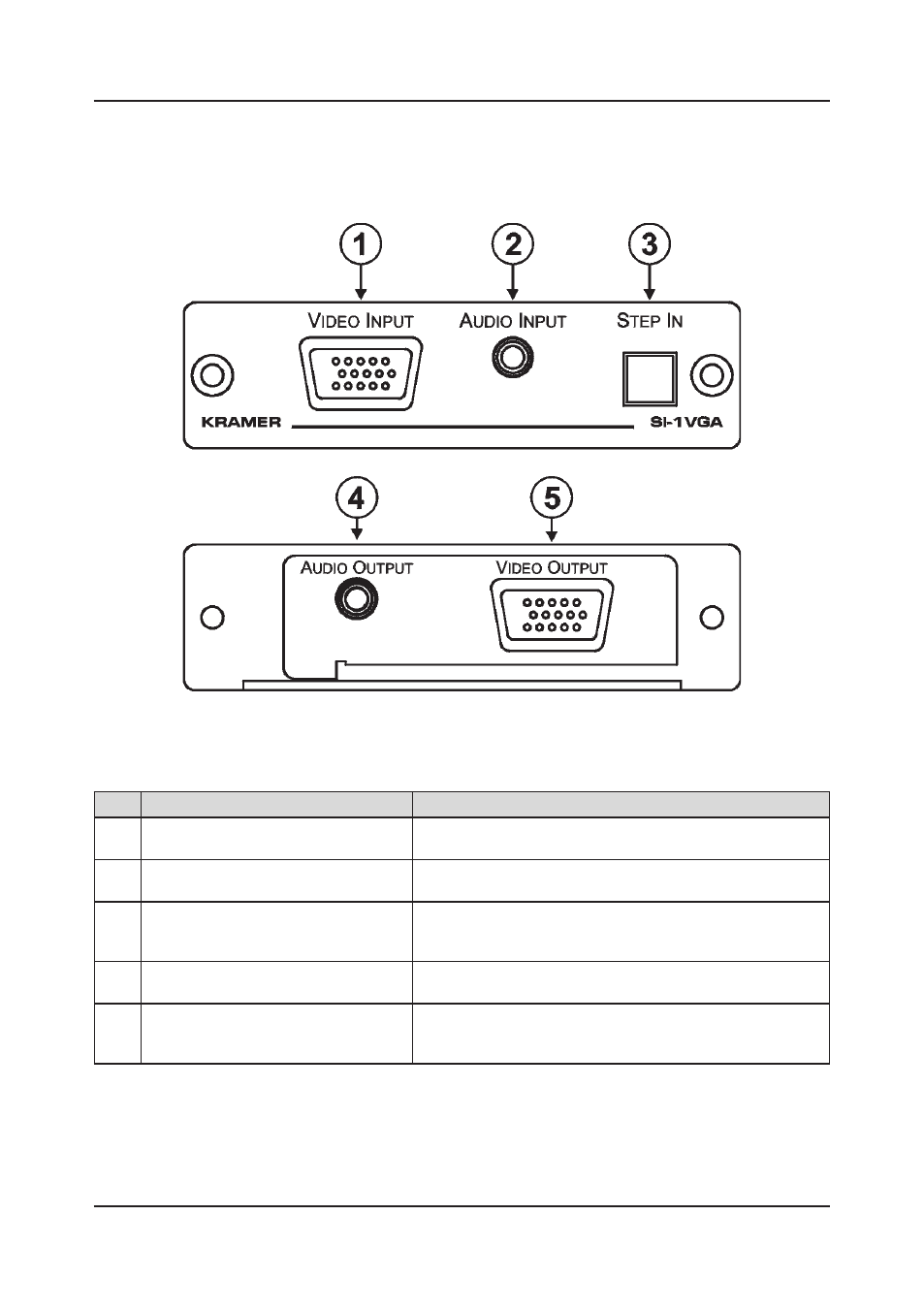

Рис. 1. Панель-вставка SI-1VGA — передняя панель и вид сзади.
Таблица 1. Компоненты панели-вставки SI-1VGA
№
Компонент
Назначение
1
15-контактный разъем VGA VIDEO
INPUT типа HD (розетка)
Для подключения к источнику видеосигнала (до UXGA/
WUXGA).
2
Разъем AUDIO INPUT типа 3,5-мм
мини-гнездо
Для подключения к источнику небалансного
стереофонического аудиосигнала.
3
Кнопка STEP IN
Нажмите для переключения входного сигнала на данную
панель ДУ. При активации светодиодный индикатор
подсвечивается желтым.
4
Разъем звукового выхода типа 3,5-мм
мини-гнездо
Для подключения к входу небалансного стереофонического
аудиосигнала коммутатора.
5
15-контактный разъем видеовыхода
VGA типа HD (розетка)
Для подключения к видеовходу коммутатора. Используемый
кабель должен соединять все контакты — например, кабель
Kramer
C-GM/GM или C-GMA/GMA.
