Описание приборов
Модуль-вставка двойного типоразмера с разъемами VGA и стерео аудио
и панель управления коммутатором
WSI-1VGA изображен на рис. 2 и
описан в таблице 2.

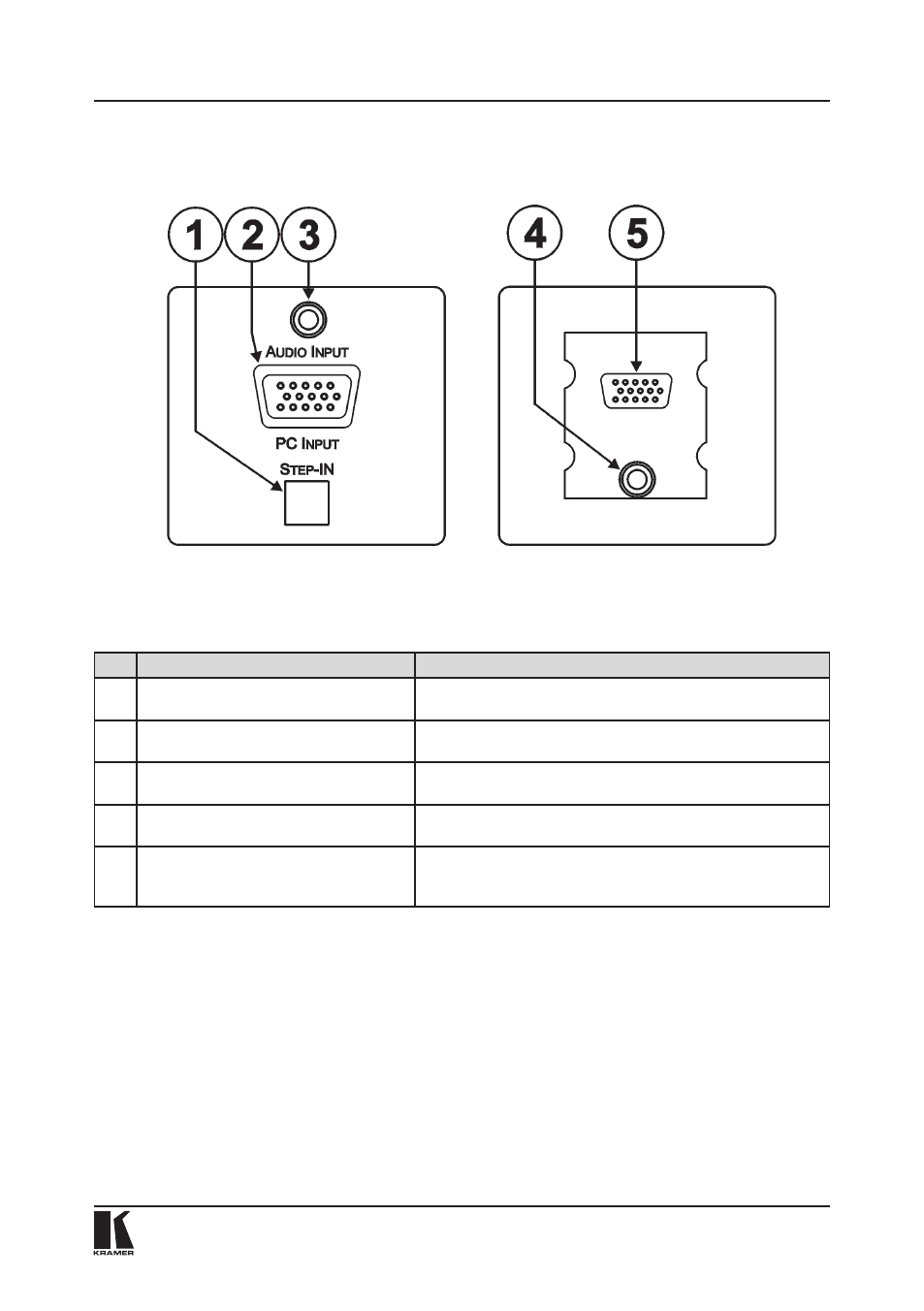

Рис. 2. Модуль-вставка WSI-1VGA — передняя панель и вид сзади.
Таблица 2. Компоненты модуля-вставки WSI-1VGA
№
Компонент
Назначение
1
Кнопка STEP IN
Нажмите для переключения входного сигнала на данную
панель ДУ.
2
15-контактный разъем VGA PC INPUT
типа HD (розетка)
Для подключения к источнику видеосигнала (до UXGA/
WUXGA).
3
Разъем AUDIO INPUT типа 3,5-мм
мини-гнездо
Для подключения к источнику небалансного
стереофонического аудиосигнала.
4
Разъем AUDIO OUTPUT типа 3,5-мм
мини-гнездо
Для подключения к входу небалансного стереофонического
аудиосигнала коммутатора.
5
15-контактный разъем VGA VIDEO
OUTPUT типа HD (розетка)
Для подключения к видеовходу коммутатора. Используемый
кабель должен соединять все контакты — например, кабель
Kramer
C-GM/GM или C-GMA/GMA.
