KRAMER ELECTRONICS, LTD.
6
Описание приборов
Блок с разъемами VGA и стерео аудио и панель управления коммутатором
SI-VGAT изображен на рис. 3 и описан в таблице 3.

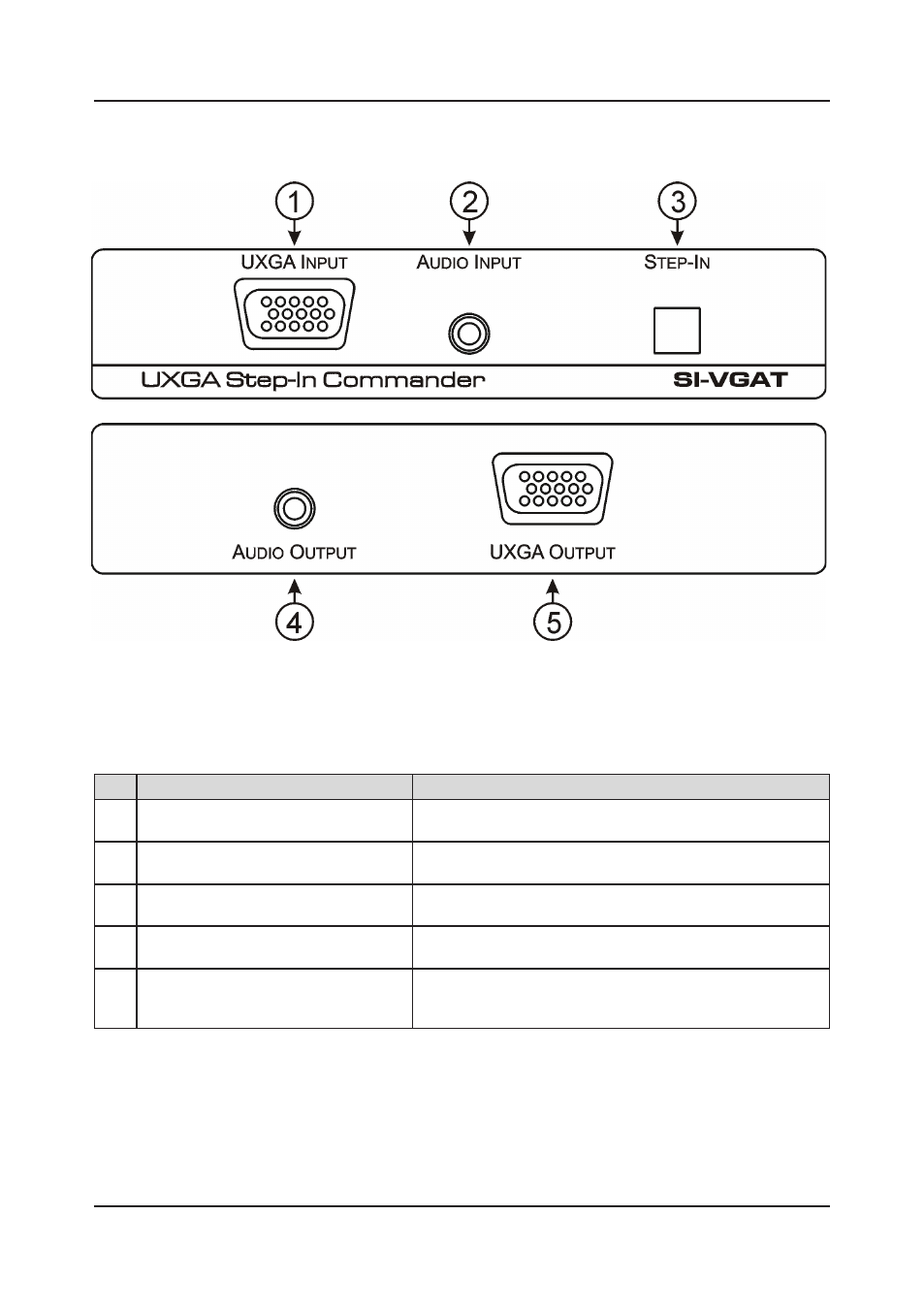

Рис. 3. Блок с разъемами VGA и стерео аудио и панель управления коммутатором
SI-VGAT — передняя панель и вид сзади.
Таблица 3. Компоненты блока SI-VGAT
№
Компонент
Назначение
1
15-контактный разъем UXGA INPUT
типа HD (розетка)
Для подключения к источнику видеосигнала (разрешение до
UXGA/WUXGA).
2
Разъем AUDIO INPUT типа 3,5-мм
мини-гнездо
Для подключения к источнику небалансного
стереофонического аудиосигнала.
3
Кнопка STEP IN
Нажмите для переключения входного сигнала на данную
панель ДУ. При активации кнопка подсвечивается.
4
Разъем AUDIO OUTPUT типа 3,5-мм
мини-гнездо
Для подключения к входу небалансного стереофонического
аудиосигнала коммутатора.
5
15-контактный разъем UXGA OUTPUT
типа HD (розетка)
Для подключения к видеовходу коммутатора. Используемый
кабель должен соединять все контакты — например, кабель
Kramer
C-GM/GM или C-GMA/GMA.
