Эксплуатация приборов

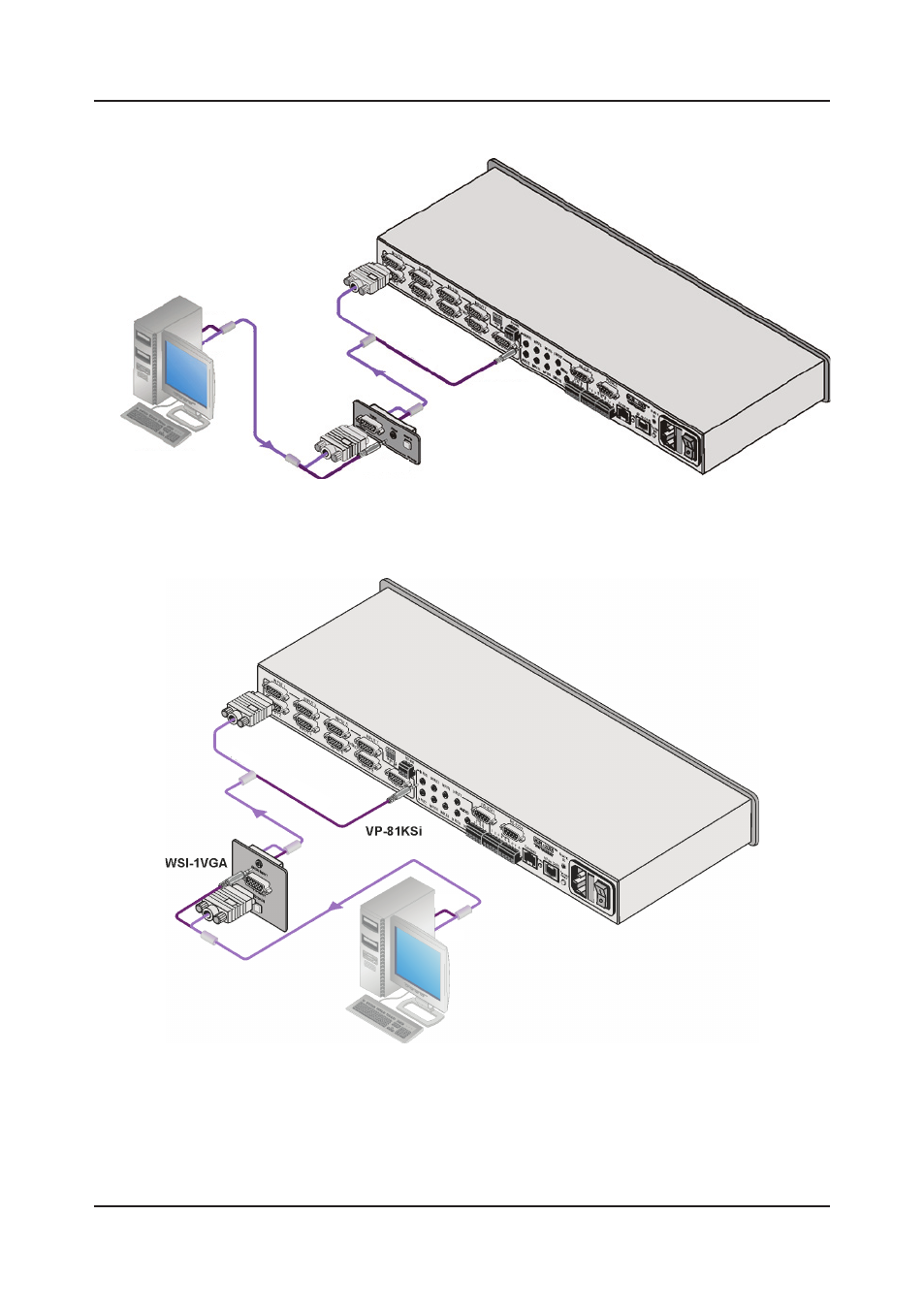

На рис. 6 изображено подсоединение панели-вставки
SI-1VGA.
Рис. 6. Подсоединение панели-вставки SI-1VGA
На рис. 7 изображено подсоединение модуля-вставки
WSI-1VGA
Рис. 7. Подсоединение модуля-вставки WSI-1VGA
SI-1VGA
VGA
Аудиосигнал
VP-81KSi
VGA
Аудиосигнал
Источник компьютерного
графического сигнала
Аудиосигнал
Аудиосигнал
VGA
VGA
Источник компьютерного
графического сигнала
