Эксплуатация приборов
5 ЭКСПЛУАТАЦИя ПРИБОРОВ
5.1 Установка вставок SI-1VGA и WSI-1VGA

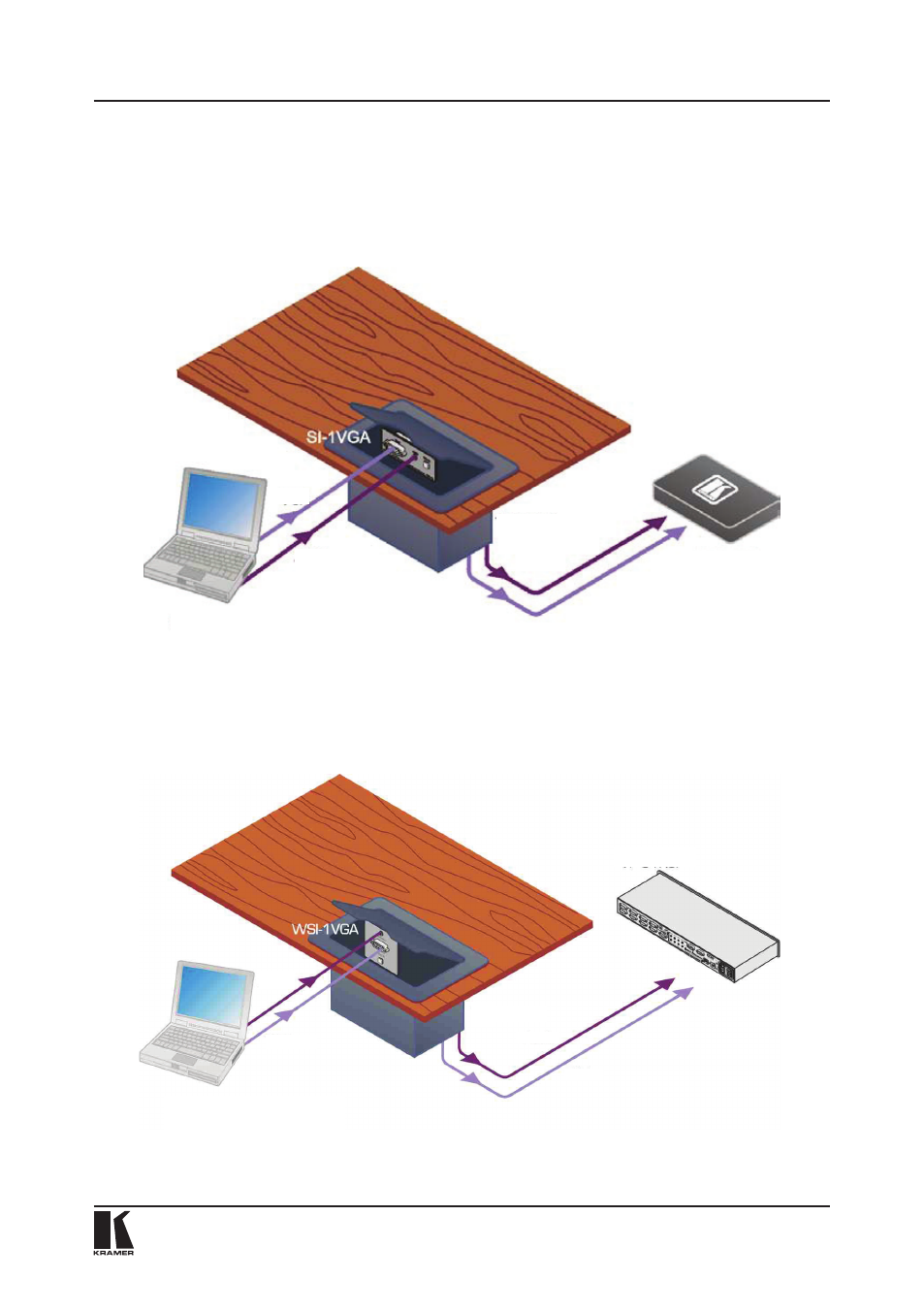

На рис. 4 изображена панель-вставка SI-1VGA, вмонтированная в коробку
TBUS-10.
Рис. 4. Панель-вставка SI-1VGA, вмонтированная в коробку TBUS-10.
На рис. 5 изображен модуль-вставка WSI-1VGA, вмонтированный в
коробку TBUS-1A.
Рис. 5. Модуль-вставка WSI-1VGA, вмонтированный в коробку TBUS-1A.
TBUS-10
VGA
Аудиосигнал
VP-81KSi
Источник компьютерного
графического сигнала VGA
/ ноутбук
TBUS-1A
VGA
Аудиосигнал
VP-81KSi
Источник компьютерного
графического сигнала VGA
/ ноутбук
