Инструкция по эксплуатации Husqvarna CTH184T
Страница 83
83
6

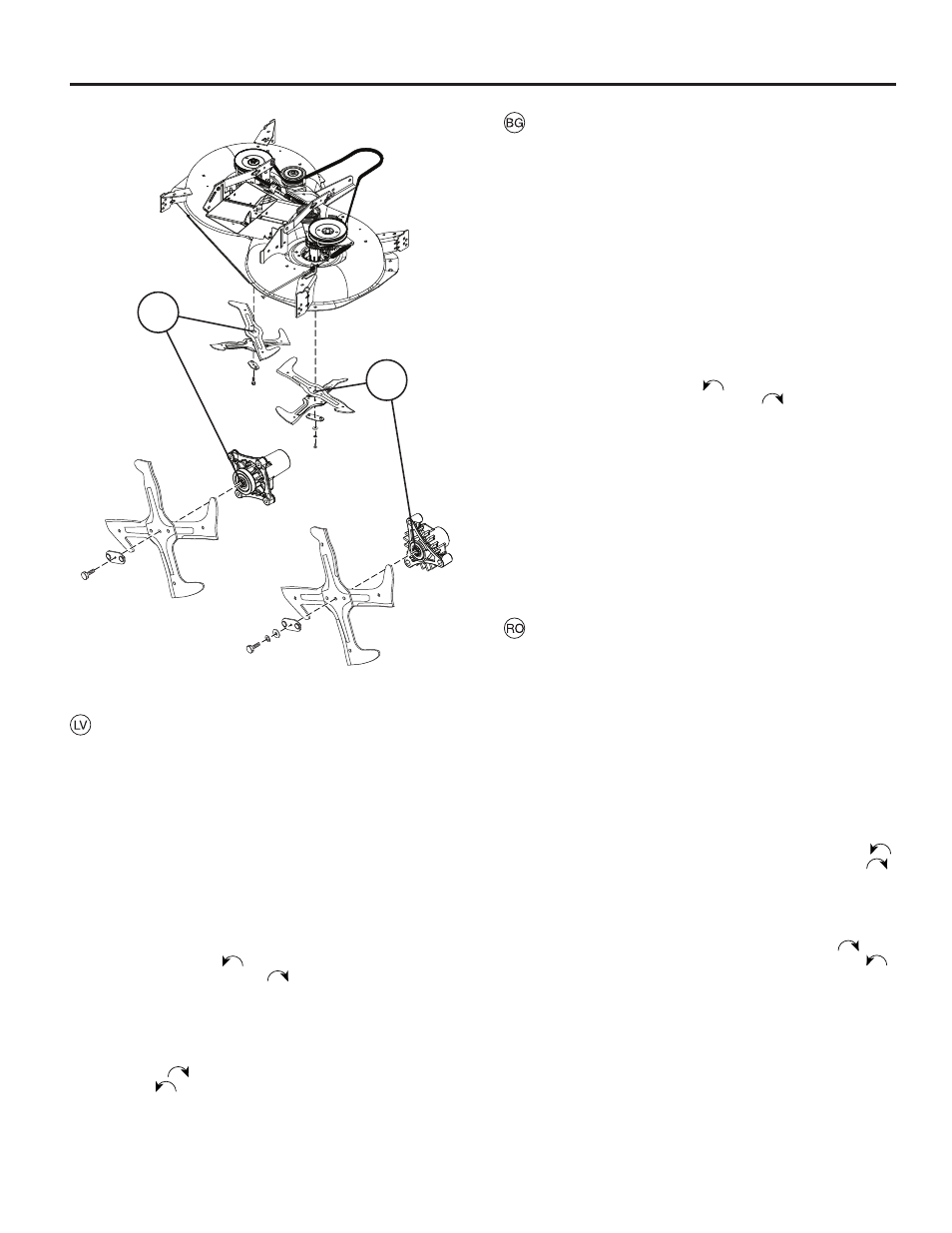

Asmeņu Noņemšana:
• Paceliet
pļāvēju uz augstāko pozīciju, lai varētu piekļūt pie
asmeņiem.
• Noņemiet asmens skrūvi, kas nostiprina asmeni.
• Uzlieciet jaunu vai uzasinātu asmeni ar aizmugurējo malu
korpusa virzienā, kā tas ir parādīts.
SVARĪGI: Lai nodrošinātu pareizu montāžu, asmens centra
caurumam ir jāatrodas vienā līmenī ar zvaigzni vai samontēto
serdeni.
SVARĪGI: Speciālai asmens skrūvei jābūt 8. pakāpes karstuma
apstrādei.
1. 5 zvaigžņu modeļa asmens
Šī asmens centram ir piecstaru (5) zvaigznes raksts. Skrūvei,
kas notur šo asmeni, ir normāla labās puses vītne, kas
atslābst, griežot to (
) pretēji pulksteņa rādītāja virzienam
un tiek piegriezta, griežot (
) pulksteņa rādītāja virzienā.
• Uzmontējiet asmens skrūvi un kārtīgi piegrieziet (62-75
Nm).
2. 6 staru zvaigznes modeďa asmens
Šī asmens centram ir sešstaru zvaigznes forma. Skrūvei,
kas notur šo asmeni, ir kreisās puses vītnes, kas atslābst,
pagriežot (
) pulksteņa rādītāja virzienā un tiek piegrieztas,
griežot (
) pret pulksteņa rādītāja virzienu.
• Uzmontējiet bultskrūvi ar sešstūra galvu, sprostpaplāksni
un plakano paplāksni tādā kārtībā, kāda ir rādīta.
• Kārtīgi piegrieziet skrūvi. (37-47 Nm)
Смяна На Ножодържачите:
• Вдигнете устройството за косене в най-горна позиция,
за да си осигурите достъп до ножодържачите.
• Развийте осигурителния винт, който фиксира ножа.
• Монтирайте новия, респективно заточения ножодържач,
при което задния (помощен) режещ ръб трябва да сочи
нагоре към платформата както е показано.
ВАЖНО: За да се осигури правилен монтаж центриращия
отвор на ножодържача трябва да съвпада със захващането
за ножовете.
ВАЖНО: Специалният осигурителен винт е 8. клас
термично обработен.
1. 5 Отвор на ножoдържача с петоъгълна форма
Отворът на ножодържача има петоъгълна форма.
Шестостенният винт, който фиксира ножодържача е
с дясна резба, която се развива в посока, обратна на
часовниковата стрелка (
). Респективно се стяга в
посока по часовниковата стрелка(
).
• След смяна поставете отново осигурителния винт и
стегнете здраво (62-75 Nm).
2. 6 Отвор на ножодържача с шестоъгълна форма
Отворът на ножодържача има шестоъгълна форма.
Шестостенният винт, който фиксира ножодържача е
с лява резба, която се развива в посока, обратна на
часовниковата стрелка. Респективно се стяга в посока
по часовниковата стрелка.
• Сега монтирайте в описаната последователност
шестостенния винт, осигурителната шайба, както и
подложната шайба.
• Стегнете здраво винтовете. (37-47 Nm)
Demontarea Lamei:
• Ridicaţi cositoarea cât mai sus pentru a avea acces la
lame.
• Desfaceţi şurubul care fi xează lama.
• Montaţi lama nouă sau cea ascuţită cu muchia tăietoare
către platformă, precum se arată în fi gură.
IMPORTANT: Pentru a asigura o montare corespunzătoare
orifi ciul din centrul lamei trebuie să se alinieze la punctul de
fi xare în formă de stea afl at pe ansamblul mandrinei.
IMPORTANT: Şurubul special al lamei este tratat termic.
1. 5 Lamă în formă de stea
Centrul acestei lame este în formă de stea cu cinci (5) laturi.
Şurubul prin care se montează are fi let normal pe dreapta şi
se desface în sens invers mersului acelor de ceasornic (
)
şi se strânge în sensul mersului acelor de ceasornic (
).
• Reasamblaţi şurubul lamei şi strângeţi tare (62-75 Nm).
2. 6 Lamă în formă de stea
Centrul acestei lame este în formă de stea cu şase laturi.
Şurubul prin care se montează are fi let pe dreapta şi se
desface în sensul mersului acelor de ceasornic (
) şi se
strânge în sens invers mersului acelor de ceasornic (
).
• Reasamblaţi şurubul hexagonal, şaiba de siguranţă şi
şaiba plată în ordinea exactă arătată în fi gură.
• Strângeţi tare şurubul. (37-47 Nm)
1
2
