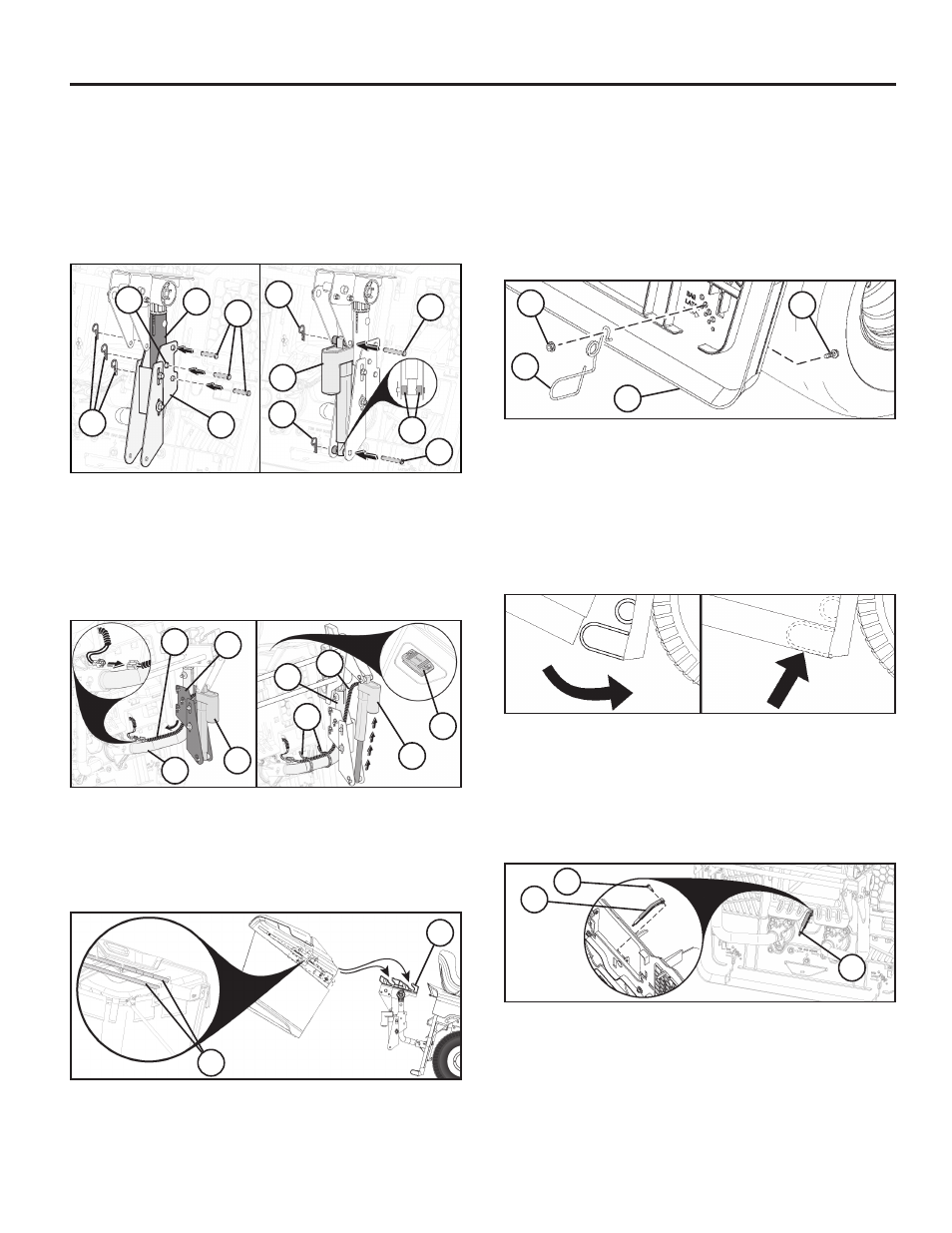

• Din partea din spate a tractorului, glisaţi ansamblul de
cuplare inferior (12) în tubul de suport al sacului, din partea
dreaptă (10). Aliniaţi gaura centrală (13) de pe brăţara de
montare superioară la gaura din tubul de suport al sacului
(10) şi fi xaţi ansamblul de cuplare inferior (12) cu ştifturile
(14) şi clemele de fi xare (15).
• Montaţi dispozitivul de acţionare (16) ca în ilustraţie. Folosiţi
inelele distanţiere (17) pentru a centra dispozitivul de
acţionare (16) între cele două brăţări de montare superioară
şi inferioară şi fi xaţi cu ştifturi (18) şi cleme de fi xare (19).
• Amplasaţi ansamblull cablului (20) între ansamblul de
conectare inferior (12) şi împreună cu tubul de suport al
sacului (10), şi conectaţi ansamblul cablului (20).
• Folosind comutatorul (21) de pe apărătoarea din dreapta,
extindeţi complet dispozitivul de acţionare (16). Fixaţi părţile
în exces ale ansamblului cablului la tubul de suport al sacului
(10) cu brăţările autoblocante (22). Retrageţi dispozitivul de
acţionare (16) şi verifi caţi să nu fi e fi re trase sau prinse în
ansamblul cablului (20).
• Montaţi ansamblul sacului.
NOTĂ: Ambele tuburi transversale (23) de pe structura sudată
a suportului sacului trebuie să fi e amplasate în ansamblurile de
suport superioare (24). Extinderea uşoară a dispozitivului de
acţionare va facilita instalarea. Odată instalat, reglaţi ansamblul
sacului după necesităţi. (Vezi „Pentru a regla sacul” din această
secţiune a manualului.)
23
24
21
16
16
22
10
20
12
10
20
2
1
3 4
14
15
10 13
12
18
17
16
18
19
19
PENTRU A MONTA ÎNCHIZĂTOAREA CU ARC PENTRU
SAC
Închizătorile cu arc pentru sac sunt situate pe placa posterioară
(1), câte una în fi ecare dintre colţurile inferioare.
Înainte de montare, motorul tractorului trebuie să fi e închis, iar
frâna de mână trebuie să fi e trasă.
• Montaţi fi ecare închizătoare cu arc pentru sac cu partea cu
bucla (2) în jos şi cu faţa către ansamblul sacului.
• Puneţi bolţul de montare (3) prin placa posterioară. Puneţi
capătul curbat al închizătorii cu arc a sacului pe bolţul de
montare (3) şi fi xaţi cu piuliţa (4) aşa cum se arată. Strângeţi
foarte bine.
REGLAREA CLICHETULUI CU RESORT AL SACULUI
Dacă se reglează înălţimea ansamblului sacului, poate fi nece-
sar să se regleze închizătoarea cu arc pentru sac. Pentru a o
regla, scoateţi piuliţa (4) şi mutaţi închizătoarea cu arc pentru
sac în orifi ciul corespunzător din placa posterioară (1), având
grijă ca ansamblul sacului să fi e închis foarte bine. Strângeţi
din nou piuliţa bine.
NOTĂ: Partea inferioară a ansamblului sacului trebuie să fi e în
contact cu capătul cu buclă, astfel încât să fi e bine fi xat atunci
când este închis.
PENTRU A REGLA LEVIERUL COMPLET/PALETA SACULUI
Faceţi să alunece prelungitorul complet al sacului în poziţia
dorită (1).
• Pentru iarbă grea/udă, faceţi prelungitorul să alunece
complet înăuntru.
• Pentru iarbă mai uşoară/uscată, trageţi prelungitorul complet
în afară.
PENTRU A INSTALA LEVIERUL/EXTENSIA COMPLETĂ
A SACULUI
Înainte de instalare sau de reglare, motorul tractorului trebuie să
fi e închis, iar frâna de mână trebuie să fi e trasă.
• Scoateţi tubul central de evacuare. (Vezi “Pentru a scoate
tubul central de evacuare” din secţiunea 6 din acest manual.)
• Scoateţi bolţul (1). Puneţi levierul (2) în fantă şi montaţi la
loc bolţul (1). Reglaţi după necesităţi.
2
1
2
3
