29

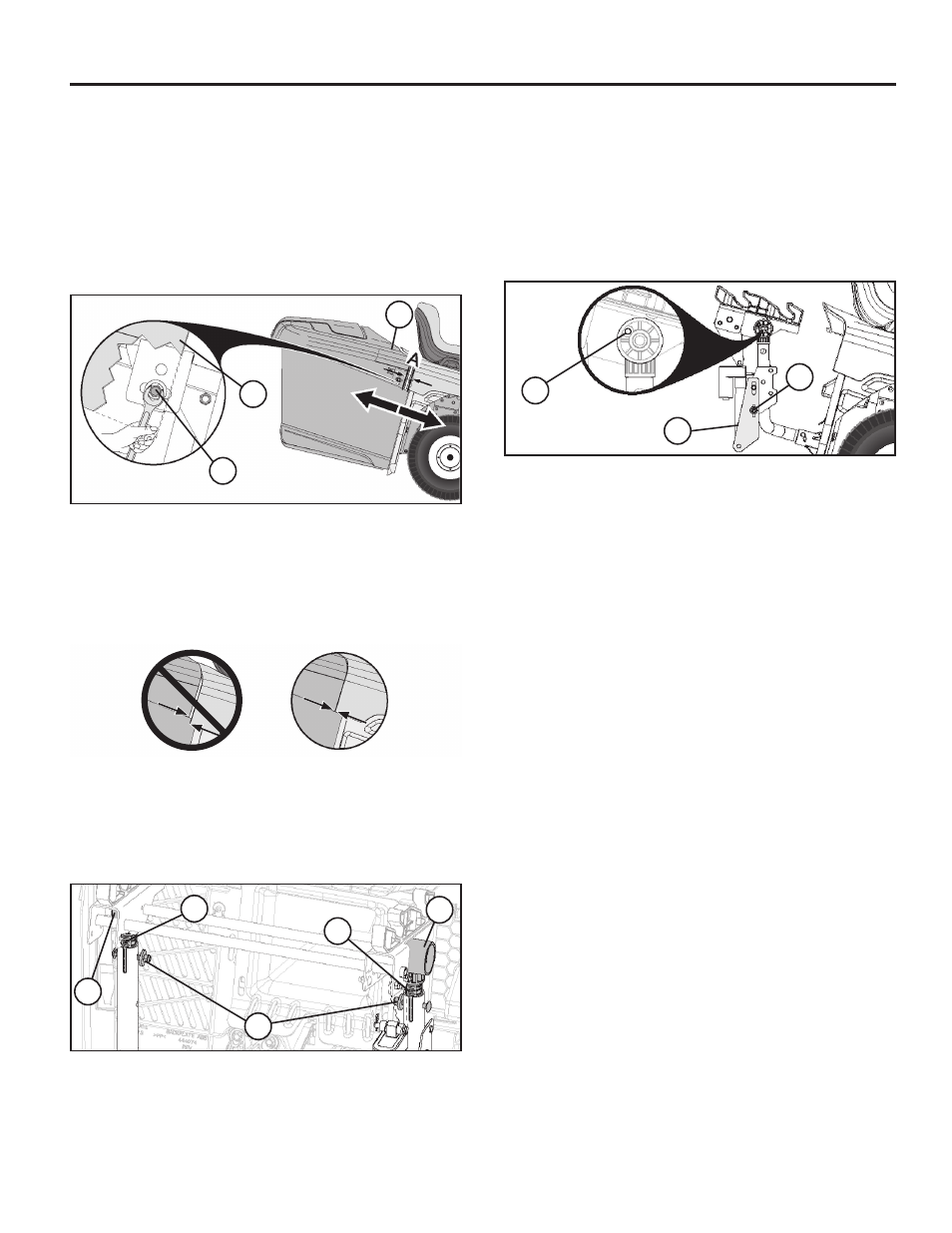

ELEKTRINIO SURINKIMO TALPYKLOS MECHANIZMO
REGULIAVIMAS
Atliekant surinkimo talpyklos reguliavimo darbus gali tekti su-
reguliuoti elektrinį surinkimo talpyklos mechanizmą.
• Nuimkite surinkimo talpyklos mechanizmą.
• Atlaisvinkite
varžtą (1) abiejose apatinio lanksto laikiklio (2)
pusėse.
• Prireikus pastumkite laikiklį aukštyn ar žemyn, kol tinkamai
sulygiuosite skyles (3), tada priveržkite varžtus (1).
• Sumontuokite surinkimo talpyklos mechanizmą.
• Naudodami jungiklį visiškai atidarykite surinkimo talpyklos
mechanizmą. (Žr. šio vadovo 5 skyriaus dalį „ELEKTRINIO
IŠMETIMO SISTEMOS NAUDOJIMAS“.)
• Nuleiskite surinkimo talpyklos mechanizmą ir patikrinkite, ar
jis tvirtai užsidaro prisispausdamas prie surinkimo talpyklos
spyruoklinių fi ksatorių. (Žr. šio vadovo skyriaus dalį „SU-
RINKIMO TALPYKLOS SPURUOKLINIO FIKSATORIAUS
REGULIAVIMAS“.)
PASTABA. Jei surinkimo talpyklos mechanizmas naudojant
spyruoklinį fi ksatorių tinkamai neužsidaro, gali tekti reguliuoti
dar kartą. Reguliavimo veiksmus kartokite tol, kol surinkimo tal-
pyklos mechanizmas tinkamai užsidarys naudojant spyruoklinį
fi ksatorių.
2
3
1
• Pritvirtinkite surinkimo talpyklą prie atramų (5).
• Jei reikia, sureguliuokite iš naujo.
• Nuimkite surinkimo talpyklos mechanizmą.
• NEIŠSUKITE
veržlių (3); veržles (3) TIK atlaisvinkite.
PASTABA. Kad būtų lengviau nustatyti, kiek reikės pastumti su-
rinkimo talpyklos atramas (4), galite naudoti surinkimo talpyklos
aukščio indikatorių žymas (5).
• Pakelkite arba nuleiskite surinkimo talpyklos atramas (5) iki
reikiamos padėties ir priveržkite veržles (3).
B B
• Nustatę reikiamą surinkimo talpyklos padėtį, abiejose
pusėse priveržkite reguliavimo varžtus (2) iki 11,2 Nm
sukimo momento. NEPRIVERŽKITE per daug.
• Jei reikia, sureguliuokite iš naujo.
VERTIKALUSIS REGULIAVIMAS
Prireikus galite sureguliuoti vertikaliąją surinkimo talpyklos padėtį,
kad išlaikytumėte reikiamą lygiavimą (B) tarp sparno ir surinkimo
talpyklos viršutinės dalies.
SURINKIMO TALPYKLOS REGULIAVIMAS
HORIZONTALUSIS REGULIAVIMAS
Pristačius traktorių iš gamyklos surinkimo talpykla būna nustatyta
į fi ksuojamąją padėtį. Prireikus šią padėtį galima pakeisti, kad
būtų išlaikytas reikiamas tarpas (A) tarp sparno ir surinkimo
talpyklos mechanizmo viršaus. Tinkamas tarpas yra apytiksliai
0,25 in (6 mm).
• Įstatykite 1/2 in (13 mm) raktą po viršutine surinkimo talpyklos
dalimi (1). NENUIMKITE; tik atlaisvinkite reguliavimo varžtą
(2). Veiksmus pakartokite priešingoje pusėje.
• Stumkite surinkimo talpyklą į reikiamą padėtį.
3
4
4
5
5
2
1
1
2
