Инструкция по эксплуатации Husqvarna CTH184T
Страница 34
34

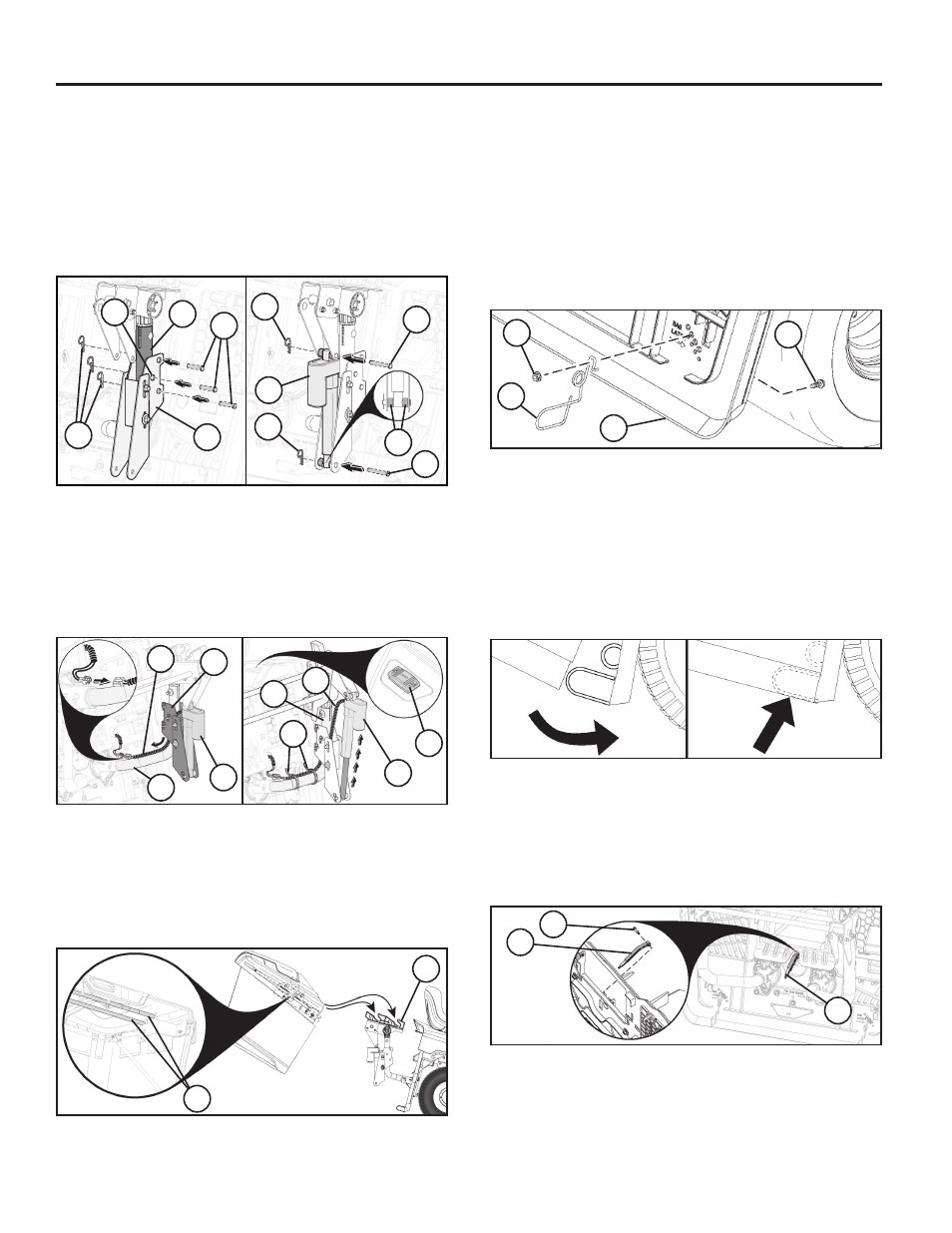

• Откъм задната част на трактора плъзнете блока на
долните щифтове (12) на дясната опорна тръба на
сеносъбирача (10). Подравнете централния отвор
(13) на горната конзола с отвора в опорната тръба на
сеносъбирача (10) и обезопасете блока на долните
щифтове (12) с щифтове с глава и отвор (14) и скоби (15).
• Монтирайте задвижващия механизъм (16), както е
показано. Използвайте разделителите (17), за да
центрирате задвижващия механизъм (16) между горната
и долната конзола и обезопасете с щифтове с глава и
отвор (18) и скоби (19).
• Насочвайте кабелния модул (20) между блока на долните
щифтове (12) и по дължината на опорната тръба на
сеносъбирача (10) и впоследствие го свържете (20).
• С помощта на превключвателя (21) отдясно на бронята
напълно разгънете задвижващия механизъм (16).
Обезопасете излишния кабел към опорната тръба
на сеносъбирача (10) със скобите (22). Приберете
задвижващия механизъм (16) и проверете за наличие на
прегъвания и заплитания в кабелния модул (20).
• Монтирайте блока на сеносъбирача.
ЗАБЕЛЕЖКА: И двете напречни тръби (23) на заварената
опорна конструкция на сеносъбирача трябва да бъдат
поставени на горните опорни блокове (24). С леко разгъване
на задвижващия механизъм инсталирането ще се улесни.
След като завършите инсталирането, регулирайте блока на
сеносъбирача съобразно нуждите. (Вж “За регулиране на
сеносъбирача” в този раздел на ръководството.)
23
24
21
16
16
22
10
20
12
10
20
2
1
3
4
14
15
10
13
12
18
17
16
18
19
19
ЗА ДА ИНСТАЛИРАТЕ ЗАКЛЮЧВАЩА ПРУЖИНА НА
СЕНОСЪБИРАЧА
Заключващите пружини на сеносъбирача се намират на
задната пластина (1), по една във всеки долен ъгъл.
Преди инсталирането двигателят на трактора трябва да се
изключи и да се задейства ръчната спирачка.
• Монтирайте всяка заключваща пружина с края с отвора
(2) надолу и обърната към блока на сеносъбирача.
• Поставете монтажния болт (3) през задната пластина.
Поставете извития край на заключващата пружина на
монтажния болт (3) и го закрепете с гайката (4), както е
показано. Затегнете здраво.
РЕГУЛИРАНЕ НА ЗАКЛЮЧВАЩАТА ПРУЖИНА НА
СЕНОСЪБИРАЧА
Ако височината на блока на сеносъбирача се регулира,
може да се наложи да се регулира и заключващата пружина
на сеносъбирача. За да регулирате, свалете гайката (4) и
преместете заключващата пружина на сеносъбирача към
съответния отвор в задната пластина (1), като проверите
дали блокът на сеносъбирача ще се затваря добре. Отново
затегнете здраво гайката.
ЗАБЕЛЕЖКА: Дъното на блока на сеносъбирача трябва да
е в контакт с отвора, така че безопасно да се задържа при
затварянето му.
РЕГУЛИРАНЕ НА ЛОСТ/ТАБЛО ЗА ПЪЛЕН СЕНОС-ЪБИРАЧ
Плъзнете удължителя за пълен сеносъбирач до желаното
положение (3).
• При събиране на тежка/мокра трева плъзнете удължителя
напълно навътре.
• При събиране на лека/суха трева плъзнете удължителя
напълно навън.
ИНСТАЛИРАНЕ НА ЛОСТ/УДЪЛЖИТЕЛ ЗА ПЪЛЕН
СЕНОСЪБИРАЧ
Преди монтаж или регулиране двигателят на трактора трябва
да се изключи и да се включи ръчната спирачка.
• Свалете централния улей за разтоварване. (Вж. “Сваляне
на централния улей” в раздел 6 на настоящото ръководство.)
• Свалете болта (1). Поставете лоста (2) в прореза и поставете
болта отново (1). Регулирайте съобразно нуждите.
2
1
2
3
