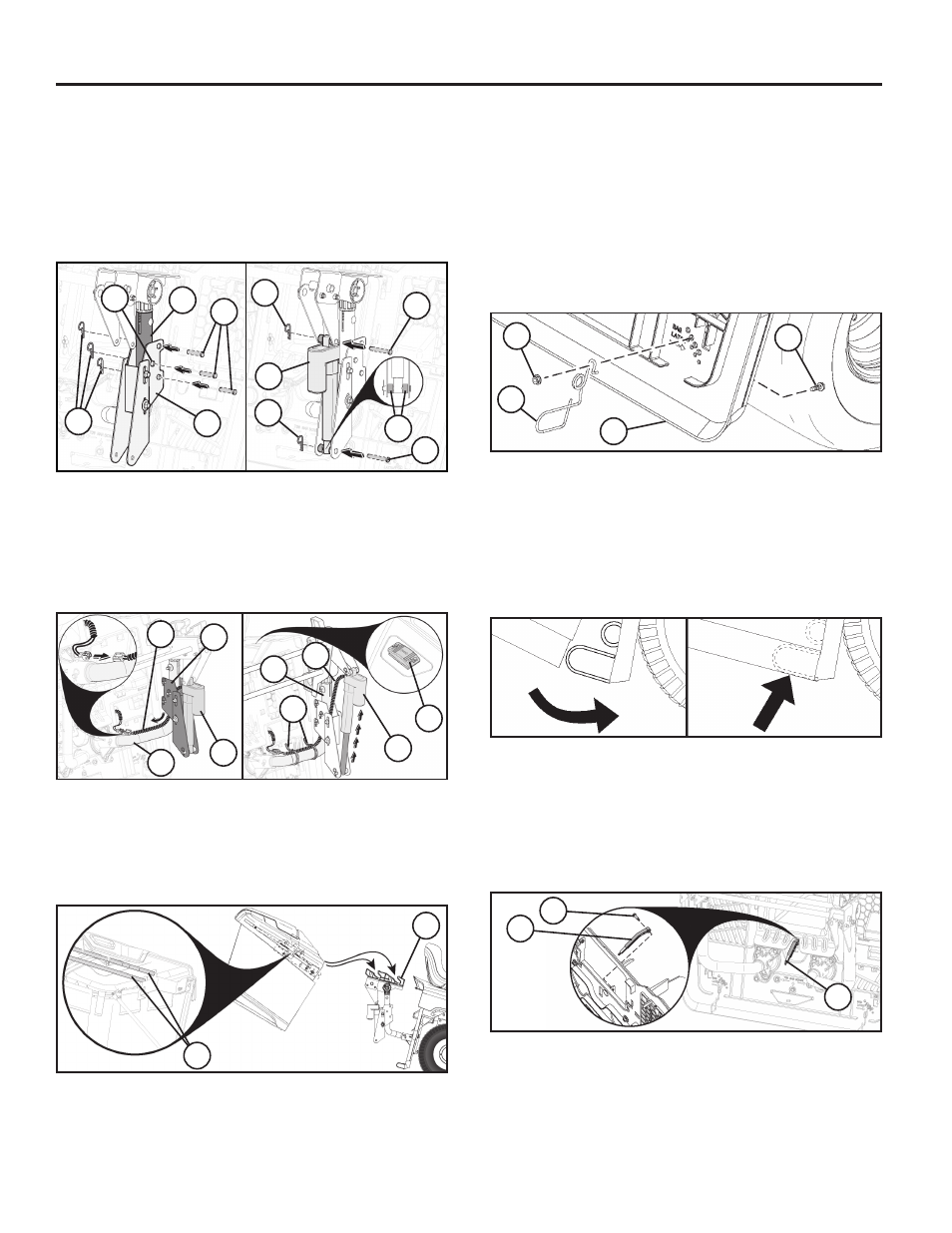

• Nuo traktoriaus galinės dalies stumkite apatinį lanksto laikiklį

(12) ant dešinės pusės surinkimo talpyklos atramos vamzdžio

(10). Centrinę viršutinio laikiklio skylę (13) sulygiuokite su

surinkimo talpyklos atramos vamzdžio (10) skyle ir apatinį

lanksto laikiklį (12) pritvirtinkite prikabinamosios ąsos

kaiščiais (14) ir spaustukais (15).

• Kaip parodyta pritvirtinkite pavarą (16). Naudodami tarpiklius

(17) sucentruokite pavarą (16) tarp viršutinio ir apatinio

laikiklių, tada pritvirtinkite prikabinamosios ąsos kaiščiais

(18) ir spaustukais (19).

• Laidą (20) perkiškite per apatinį lanksto laikiklį (12) ir šalia

surinkimo talpyklos atramos vamzdžio (10), tada prijunkite

laido jungtį (20).

• Naudodami

jungiklį (21), esantį šoninio sparno dešinėje,

visiškai ištraukite pavarą (16). Palaidą laidą pritvirtinkite prie

surinkimo talpyklos atramos vamzdžio (10) veržtukais (22).

Sustumkite pavarą (16) ir patikrinkite, ar laidas (20) niekur

nekliūna arba neužsilenkia.

• Sumontuokite surinkimo talpyklos mechanizmą.
PASTABA. Abu skersiniai vamzdžiai (23) ant surinkimo tal-

pyklos atramos turi būti įstatyti į viršutinę atramos dalį (24).

Šiek tiek ištraukus pavarą bus lengviau atlikti montavimo dar-

bus. Jei reikia, sumontavę sureguliuokite surinkimo talpyklos

mechanizmą. (Žr. šio vadovo skyriaus dalį „Surinkimo talpyklos

reguliavimas“.)

PAKUOTUVO SPYRUOKLINIO FIKSATORIAUS TVIR-
TINIMAS

Pakuotuvo spyruokliniai ﬁ ksatoriai tvirtinami prie užpakalinės
plokštės (1), po vieną kiekviename apatiniame kampe.
Prieš tvirt

inant reikia išjungti traktoriaus variklį ir įjungti stovėjimo

stabdį.
• Įstatykite kiekvieną pakuotuvo spyruoklinį ﬁ ksatorių galą su

kilpa (2) nukreipdami žemyn ir pakuotuvo mechanizmo link.

• Tvirtinimo varžtą (3) perkiškite per galinę plokštę. Užlenktąjį

surinkimo talpyklos spyruoklinio ﬁ ksatoriaus galą užmaukite
ant tvirtinimo varžto (3) ir priveržkite veržle (4), kaip paro-
dyta. Stipriai priveržkite.

SURINKIMO TALPYKLOS SPYRUOKLINIO FIKSATORIAUS
REGULIAVIMAS
Jei sureguliuojamas surinkimo talpyklos mechanizmo aukštis,
gali tekti reguliuoti ir surinkimo talpyklos spyruoklinį ﬁ ksatorių.
Kad jį sureguliuotumėte, išsukite veržlę (4) ir perkelkite surinkimo
talpyklos spyruoklinį ﬁ ksatorių į reikiamą skylę galinėje plokštėje
(1). Patikrinkite, ar surinkimo talpyklos mechanizmas tinkamai
užsidaro. Tvirtai priveržkite veržlę.
PASTABA. Surinkimo talpyklos mechanizmo apatinė dalis turi
liestis prie galo su kilpa, kad uždarius ji laikytųsi tvirtai.

NORINT SUREGULIUOTI PAKUOTUVO UŽPILDYMO SVIRTĮ

/ MENTELĘ
Ištraukite surinkimo talpyklą ir padidinkite iki reikiamos padėties (3).

• Pjaunant sunkią ar šlapią žolę didinamąją surinkimo

talpyklos dalį visiškai sustumkite.

• Pjaunant lengvą ar sausą žolę didinamąją surinkimo

talpyklos dalį visiškai ištraukite.

SURINKIMO TALPYKLOS PILDYMO SVIRTIES / PADI-
DINIMO TVIRTINIMAS

Prieš tvirtinant ar reguliuojant reikia išjungti traktoriaus variklį ir
įjungti stovėjimo stabdį.
• Nuimkite centrinį išmetimo lataką. (Žr. šio vadovo 6 skyri-

aus dalį „Centrinio latako nuėmimas“.)

• Išsukite varžtą (1). Įstatykite svirtį (2) į angą ir įsukite varžtą

(1). Nustatykite reikiamą padėtį.
