9
2

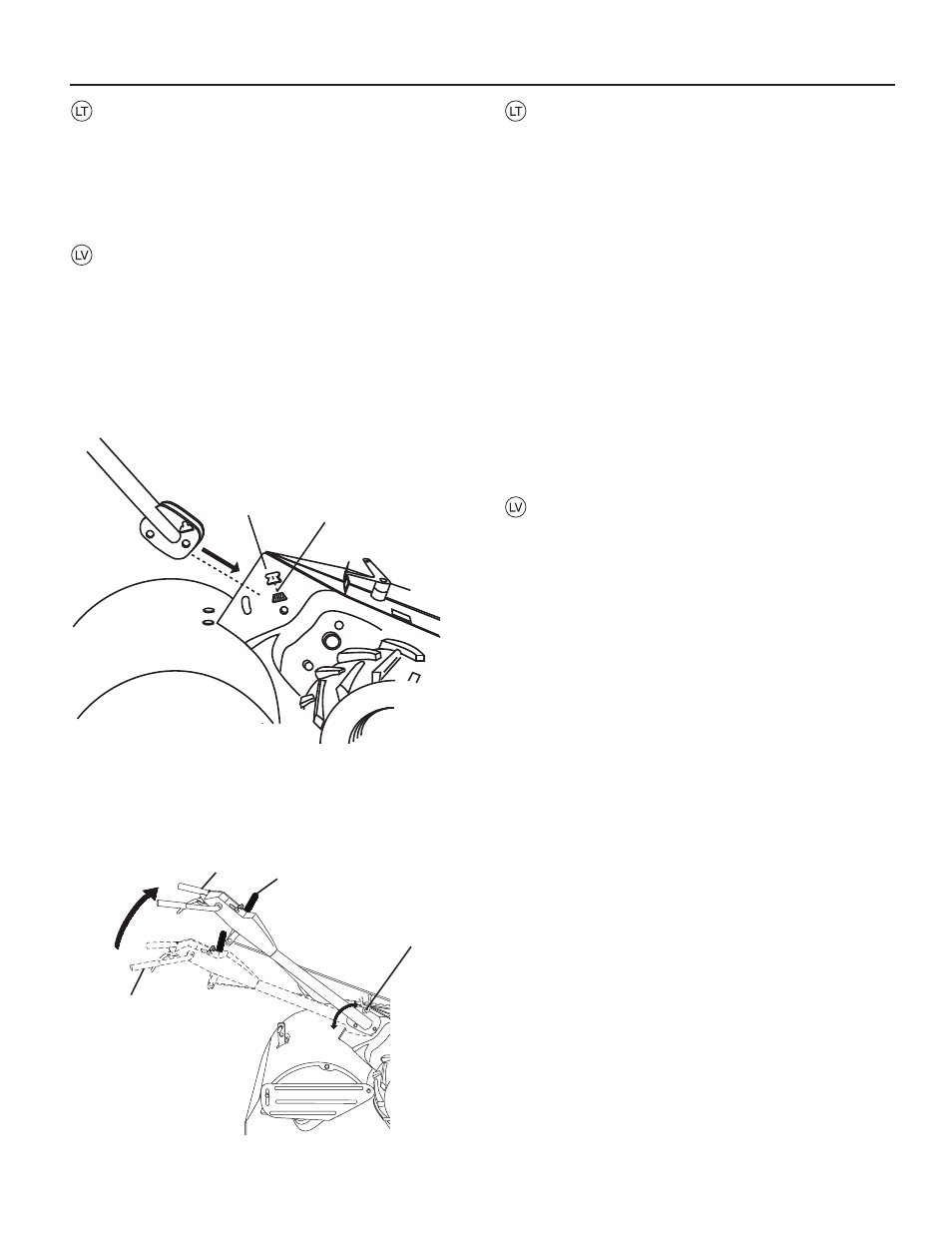

Piešinys 2
Piešinys 1
handles_10
1
2
Ilustrācija 1
Ilustrācija 2
1. Greičių dėžės įranta
2. Rankenas jungiklis
3. Rankena (pakeltoje pozicijoje)
4. Greičių perjungiklis
5. Rankena (nuleistoje pozicijoje)
6. Rankenos jungiklio svirtis
1. Ātrumkārbas robs
2. Roktura saslēdzējs
3. Rokturis (augstais izvietojums)
4. Ātrumpārslēgs
5. Rokturis (zemais izvietojums)
6. Roktura saslēgšanas svira
Rankenos įrengimas
a. Įdėkite vieną rankenos jungiklį (su dantukais į išorinę
pusę) į greičių dėžės įrantą (1. pieš.). Patepkite rankenos
jungiklio dailiąją puse. Tai padės jungikliui išlikti savo
vietoje, esant nuleistai rankenai.
b. Suimkite rankeną, atleiskite rankenos pagrindą į poziciją
“į viršų”, kaip parodyta 2. piešinyje. Sekite, kad rankenos
jungiklis paliktų greičių dėžės įrantoje. Elkitės atsargiai,
netempkite ir nesupainiokite kabelius.
c. Sukite rankenos komplektą į apačią. Pirma įdėkite
užpakalinį varžtą (įdėtas 3. pieš.), su varžto galva į kairę
žiūrint į kultivatoriaus pusę. Įdėkite priekinį ašies varžtą.
Nuleiskite rankeną. Suveržkite varžtus taip, kad judinant
rankeną jaustusi lengvas pasipriešinimas.
d. Įdėkite antra rankenos jungiklį (su dantukais į vidinę
pusę) į rankenos pagrindo tarpą (įdėtas 3. pieš.).
e. Uždėkite tarpiklį ant rankenos jungiklio srieginio galo.
f. Įdėkite rankenos jungiklio svirtį į rankenos pagrindą ir
greičių dėžę (įdėtas 3. pieš.).
g. Laikant rankeną yra žemiausioje pozicijoje, kietai pritvir-
tinkite rankenos jungtuko svirtį, sukant ją pagal laikrodžio
rodyklę.
Roktura uzstādīšana
a. Ievietojiet vienu roktura saslēdzēju (ar zobiņiem uz āru)
ātrumkārbas robā (1. ilustr.) Ieeļļojiet roktura saslēdzēja
gludo pusi. Tas palīdzēs noturēt saslēdzēju savā vietā,
kamēr rokturis tiek nolaists un novietots vajadzīgajā
pozīcijā.
b. Satveriet uzmontēto rokturi, mierīgi pārslēdziet roktura
pamatni uz „up” (uz augšu) pozīciju, kā tas rādīts 2.
ilustrācijā. Pārliecinieties, ka roktura saslēdzējs paliek
ātrumkārbas robā. Rīkojieties uzmanīgi, lai neizstieptu
vai nesamezglotu kabeļus.
c. Pagrieziet uzmontēto rokturi uz leju. Ievietojiet
aizmugurējo apaļgalvas skrūvi (ilustr. 3 - iespraudums)
no sākuma, ar skrūves galvu pret kultivatora kr. pusi.
Ievietojiet priekšējo ass skrūvi. Nolaidiet uzmontēto
rokturi. Nolaidiet uzmontēto rokturi. Piegrieziet skrūves
tā, lai rokturis kustoties izrādītu zināmu pretestību.
d. Ievietojiet otro roktura saslēdzēju (ar zobiņiem uz iekšu)
roktura pamatnes gropē (ilustr. 3 - iespraudums).
e. Uzstādiet paplāksni uz roktura saslēdzēja kloķa vītnes
gala.
f. Ievietojiet roktura saslēdzēja kloķi caur roktura pamatni
un ātrumkārbu (ilustr. 3 - iespraudums).
g. Uzmontētajam rokturim esot zemākajā pozīcijā, kārtīgi
piegrieziet roktura saslēdzēja kloķi, griežot to pretēji
pulksteņa rādītāja virzienam.
3
4
5
6
