Joonis 10
Detail B
Detail C
Joonis 9
Tagasikäik
a. Vabastage ajami juhtkang (joon. 9).
b. Viige gaasihoob (joonis 9) aeglase kiiruse asendisse
„SLOW”
c. Seadke käigukangi näidik (joonis 10 – detail A) asendisse
„R” (tagasikäik).
d. Ärge seiske vahetult pinnasefreesi taga.
e. Kobesti liikumise alustamiseks, vajutage ajami vabastus-
kang alla ja suruge ajami juhtkangi (joon. 9). Kobesti ei
pöörle.
HOIATUS!
Ärge tagurdage vastu jäika takistust nagu puu, tara jne.
Piide ja mootori seiskamine
a. Mullafreesi ja piide liikumine peatub, kui ajami juhtkang
(joon. 9) vabastatakse.
b. Viige käigukang asendisse „N“ (vabakäik) (joon. 10 - va-
heleht A).
c. Mootori peatamiseks viige gaasihoob (joon. 9) asendisse
„SLOW“ ja laske mootoril aeglasel kiirusel käia 1-2 minutit
enne kui gaasihoova „STOP“ asendisse viite.
d. Sulgege kütuseklapp (joon. 9).
e. Tõmmake käivitusnööri käepidet (joon. 9) aeglaselt ja
viige käepide oma algsesse asendisse tagasi kui tunnete
takistust. See toiming on vajalik selleks, et takistada niiske
välisõhu sattumist põlemiskambrisse.
Pööramine
a. Vabastage ajami juhtkang (joon. 9).
b. Viige gaasihoob (joonis 9) aeglase kiiruse asendisse
„SLOW”
c. Seadke käigukangi näidik (joonis 10– detail A) asendisse
„F” (edasikäik). Piid ei pöörle.
d. Piide tõstmiseks maapinnalt tõstke käepide üles (joons 9)
e. Liigutage käepidet vastassuunas, kui soovite pöörata;
jälgige, et teie jalad ei sattuks piide lähedusse.
Kui olete ümberkeeramise lõpetanud, laske käepide alla.
Paigaldage käigukangi indikaator asendisse (F) (kobestamine)
ja liigutage gaasikang soovitud kiirusele. Kobestamise alu-
stamiseks vajutage alla ajami vabastuskang ja hoidke ajami
juhtkangi vastu käepidet.
Väliskülje katted
Välisülje katetel (joonis 9) on taga pilud, nii et neid saaks
pinnase sügavaks töötlemiseks üles tõsta ja madalaks töötle-
miseks alla lasta, nii et väiksed taimed ei mattuks mulla alla.
Vabastage pilus olev mutter „A“ ja mutter „B“. Viige kate soo-
vitud asendisse (mõlemal küljel). Keerake mutrid uuesti kinni.
Transportimine
a. Viige sügavusmõõgik kõige alumisse asendisse ja pange
mõõdiku polt kõige ülemisse auku.
b. Seadke käigukangi näidik (joonis 10 detail A) transporti-
miseks asendisse „F” (edasikäik).
c. Kobesti liikumise alustamiseks, vajutage ajami vabas-
tuskang alla ja suruge ajami juhtkangi. Kobesti ja rattad
hakkavad mõlemad pöörlema.
d. Lükake gaasihoob (joonis 9) soovitud kiirusele.

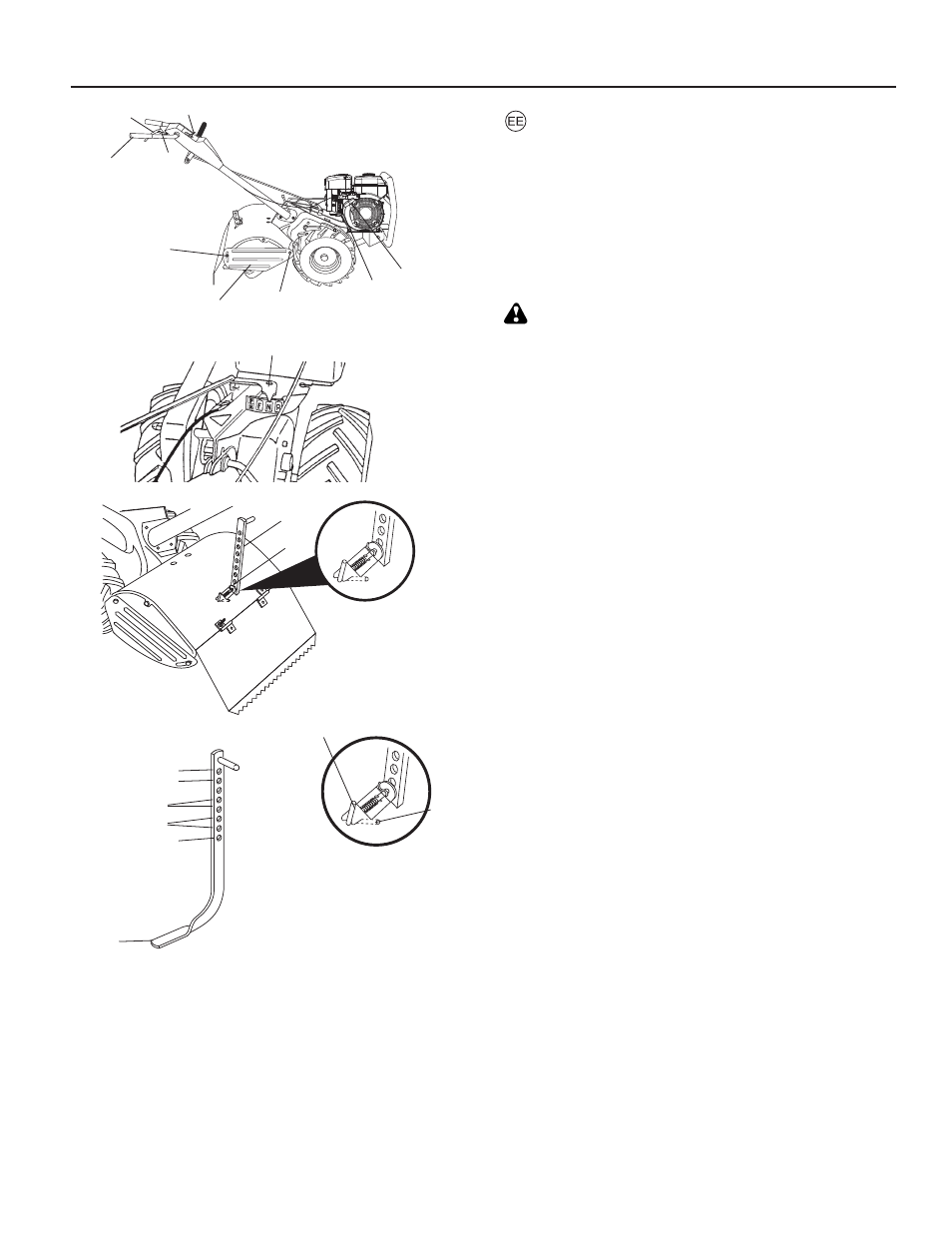

1. Väliskülje kate
2. Mutter „A“
3. Mutter „B“
4. Ajami juhtkang
5. Ajami vabastuskang
6. Käepide
7. Gaasihoob
8. Kütuseklapp
9. Starterinupp
10. Käigukangi näidik
11. Sügavusmõõdik
12. Sügavusmõõdiku polt
13. Transpordiasend
14. Kõige madalam pinnase-
töötlus
15. Madal pinnasetöötlus
16. Sügav pinnasetöötlus
17. Kõige sügavam pinnase-
töötlus
18. Sügavusmõõdik
19. „Vabastus“asend
20. „Lukustus“asend
