33
3

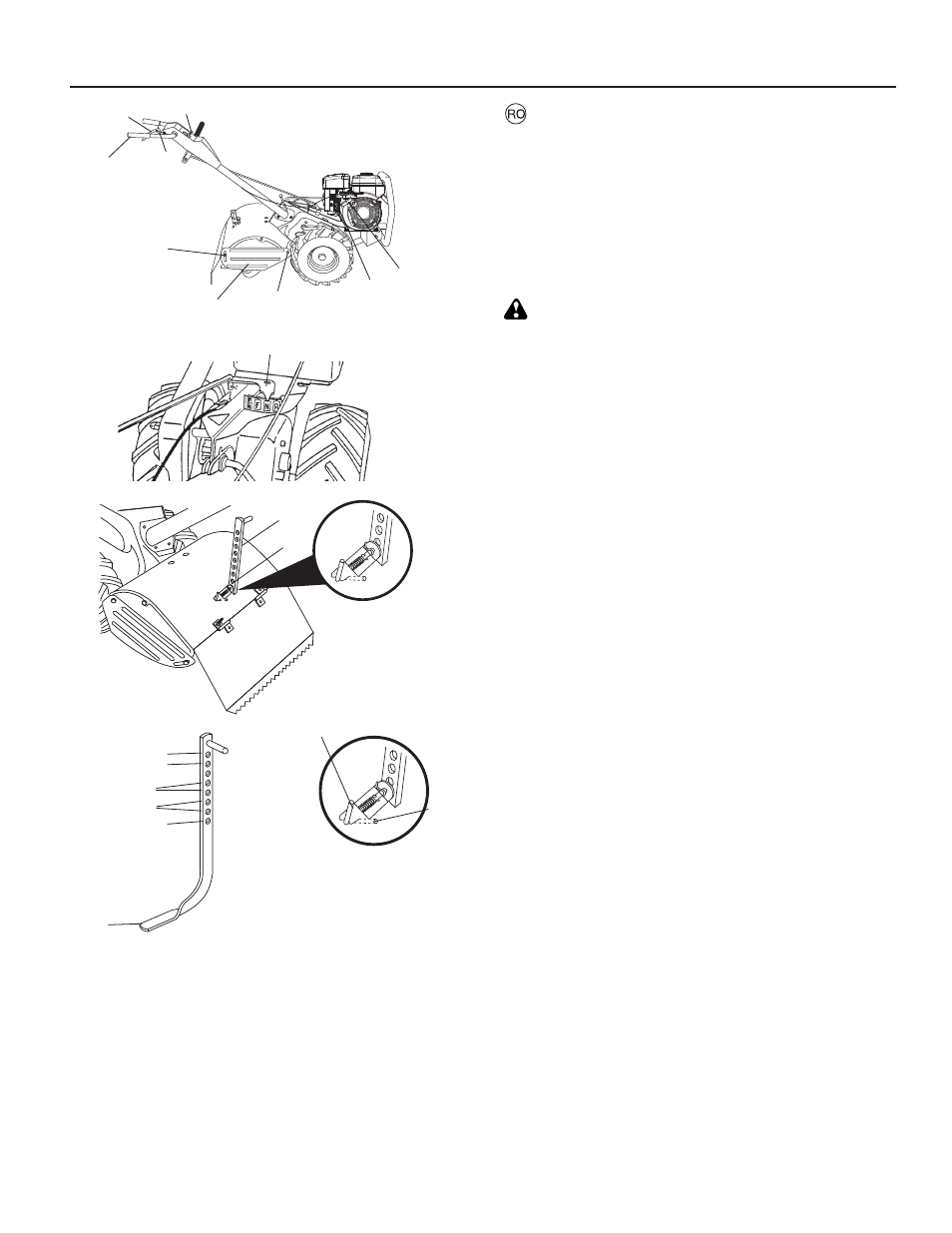

Inserţia A
Fig. 10
Inserţia B
Inserţia C
Fig. 9
1. Ârmalu aizsargs
2. Uzgrieznis „A”
3. Uzgrieznis „B”
4. Maneta de control a
tracţiunii
5. Dispozitivul de elib-
erare a controlului
tracţiunii
6. Rokturis
7. Degvielas droseles
vadîba
8. Valva de combustibil
9. Mâner demaror
10. Âtrumpârslçga indikators
11. Dziďuma mçrîtâjs
12. Dziďuma mçrîtâja tapa
13. T r a n s p o r t ç đ a n a s
pozîcija
14. Seklâkâ arđana
15. Sekla aršana
16. Dziďa arđana
17. Dziďâkâ arđana
18. Dziďuma mçrîtâjs
19.„Release” (Atlaist)
pozîcija
20. „Lock”(Saslçgt) pozîcija
Înapoi
a. Eliberaţi maneta de control a tracţiunii (fi g. 9).
b. Deplasaţi comanda acceleraţiei (fi g. 9) în poziţia „SLOW”
(încet)
c. Puneţi indicatorul manetei schimbătorului de viteze (fi g.
10 – inserţia A) în poziţia „R” (înapoi).
d. Nu staţi chiar în spatele motocultivatorului.
e. Pentru a iniţia mişcarea cultivatorului, apăsaţi pe dispozi-
tivul de eliberare a controlului tracţiunii şi apăsaţi maneta
de control a tracţiunii (fi g. 9). Dinţii nu se vor roti.
AVERTISMENT !
Nu intraţi cu spatele într-un obstacol solid, cum ar fi arbore,
gard etc.
Oprirea cuţitelor şi a motorului
a. Mişcarea cultivatorului şi dinţii se vor opri când bara de
control a tracţiunii (fi g. 9) este eliberată.
b. Deplasaţi indicatorul schimbătorului de viteze (fi g. 10 -
detaliul A) pe poziţia "N" (punctul mort).
c. Pentru a opri motorul, deplasaţi comanda admisiei (fi g.
9) pe poziţia “SLOW” şi lăsaţi motorul să funcţioneze
la ralanti timp de 1 sau 2 minute, înainte de a deplasa
comanda admisiei pe poziţia “STOP”.
d. Închideţi valva de combustibil (fi g. 9).
e. Trageţi mânerul starterului (fi g. 9) încet şi readuceţi-l
în poziţia sa originală când simţiţi o rezistenţă. Această
operaţie este necesară pentru a împiedica pătrunderea
aerului umed din exterior în camera de combustie.
Întoarcerea
a. Eliberaţi maneta de control a tracţiunii (fi g. 9).
b. Deplasaţi comanda acceleraţiei (fi g. 9) în poziţia „SLOW”
(încet)
c. Puneţi indicatorul manetei schimbătorului de viteze (fi g.
10– inserţia A) în poziţia „F” (înainte). Cuţitele nu se vor roti.
d. Ridicaţi ghidonul pentru a scoate cuţitele din sol (fi g. 9).
e. Răsuciţi ghidonul în direcţia opusă celei în care vreţi să vă
întoarceţi, având grijă să nu ţineţi mâinile sau picioarele
în apropierea cuţitelor.
Când aţi terminat de efectuat întoarcerea, coborâţi mânerul.
Plasaţi indicatorul schimbătorului de viteze în poziţia (F) (arat)
şi deplasaţi comanda admisiei pe viteza dorită. Pentru a
începe aratul, apăsaţi pe dispozitivul de eliberare a contro-
lului tracţiunii şi ţineţi maneta de control a tracţiunii apăsată
de ghidon.
Capacele exterioare de protecţie
Partea posterioară a capacelor exterioare de protecţie (fi g. 9)
are fante, pentru a putea fi ridicate în cazul lucrărilor adânci
şi coborâte când se lucrează la adâncime mică, în vederea
evitării îngropării plantelor mici. Slăbiţi piuliţa „A” din fantă şi
piuliţa „B”. Puneţi capacele de protecţie din ambele părţi în
poziţia dorită. Strângeţi la loc piuliţele.
Transportarea
a. Coborâţi jalonul de adâncime în poziţia cea mai de jos şi
introduceţi ştiftul jalonului în gaura cea mai de sus.
b. Pentru transport, puneţi indicatorul manetei schimbătorului
de viteze (fi g. 10 – inserţia A) în poziţia „F” (înainte).
c. Pentru a iniţia mişcarea cultivatorului, apăsaţi pe dispozi-
tivul de eliberare a controlului tracţiunii şi apăsaţi maneta
de control a tracţiunii. Atât dinţii, cât şi roţile încep să se
rotească.
d. Deplasaţi comanda acceleraţiei (fi g. 9) în poziţia dorită.
10
20
19
depth_sta
ke_
2 18
17
13
14
15
16
1
2
9
6
4
5
3
7
8
depth_stak
e_
1
11
12
