31
3

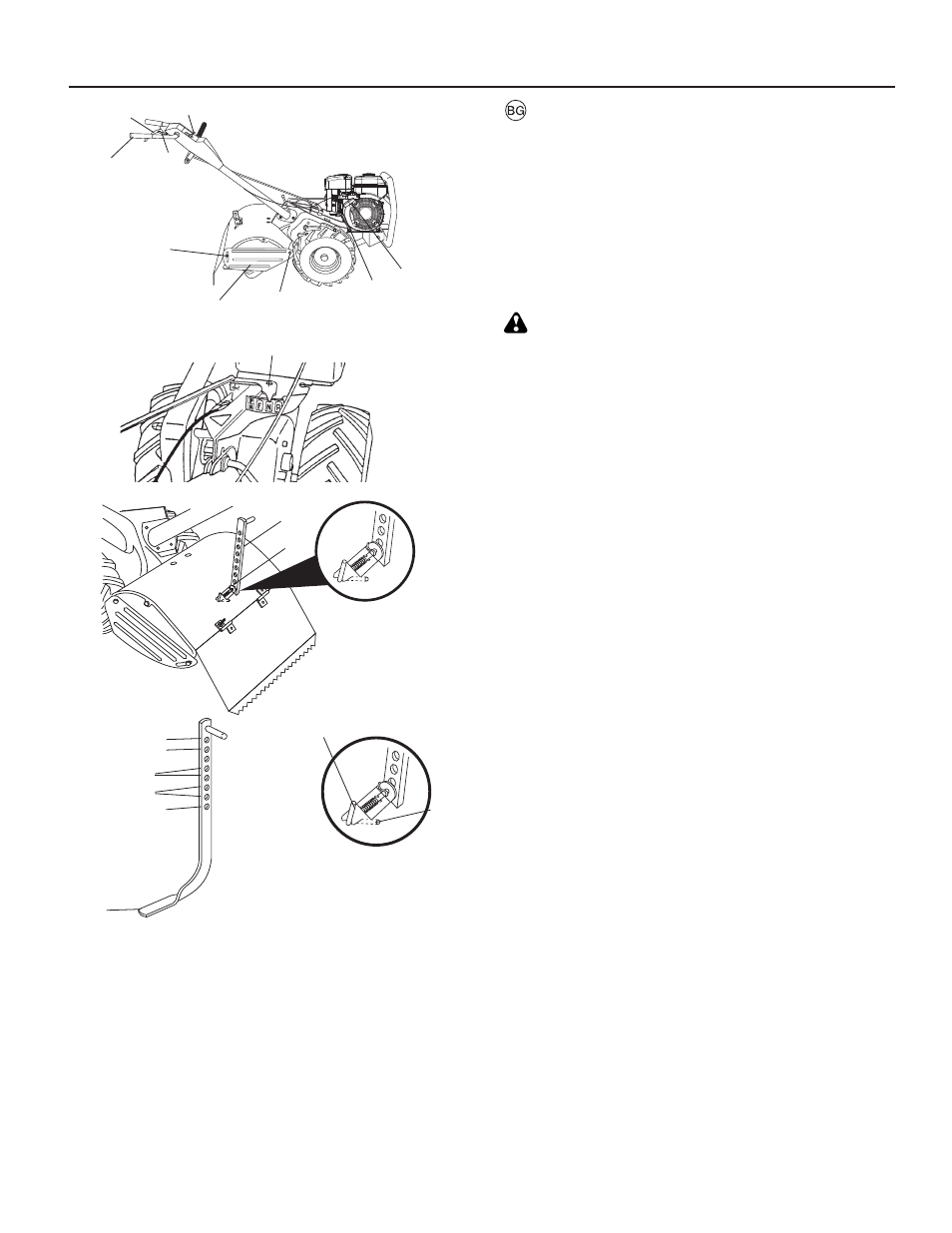

Детайл A
Фигура 10
Детайл B Детайл C
Фигура 9
1. Външен предпазител
2. Гайка «A»
3. Гайка «B»
4. Лост за управление на
задвижването
5. Освобождаване на упра-
влението на задвижване-
то
6. Дръжка
7. Регулатор на газта
8. Горивно кранче
9. Дръжка на въжето за
стартиране на мотора
10. Индикатор на лоста за
смяна на предавките
11. Профил за регулиране
на дълбочината при
оран копаене
12. Щифт на профила
за регулиране на дъл-
бочината при оран/
копаене
13. П о з и ц и я з а
транспортиране
14. Най-плитко оране копа-
ене
15. Плитко оране/копаене
16. Дълбоко оране
копа-
ене
17. Най-дълбоко оране/
копаене
18. Профил за регулиране
на дълбочината при
оран/копаене
19. Позиция «свободна»
20. Позиция «заключена»
Движение назад
a. Освободете лоста за управление на задвижването
(фигура 9).
b. Преместете регулатора на газта (фигура 9) на позиция
«SLOW» (бавно).
c. Поставете индикатора на лоста за смяна на предавките
(фигура 10 – детайл A) на позиция «R» (движение
назад).
d. Не заставайте точно зад машината.
e. За да започнете движение за оран, натиснете осво-
бождаването на задвижването и притиснете лоста за
управление на задвижването.(фиг. 9). Зъбците няма
да се въртят.
ПРЕДУПРЕЖДЕНИЕ!
Не заставайте с гръб към солидна преграда като дърво,
ограда и т.н.
Спиране работата на ножовете и мотора
а. Движението на манивелата и роговете ще спрят, когато
се освободи пръта на механизма за управление (фиг. 9).
b. Преместете индикатора на лоста за превключване
на предавките (фиг. 10 - вложка A) на "N" (неутрално
положение).
с. За да спрете двигателя, преместете регулатора на
газта (фиг. 9) в положение “SLOW” (“БАВНО”) и поз-
волете на двигателя да работи на ниска скорост за
1 или 2 минути, преди да преместите регулатора на
газта на положение “STOP”.
d. Затворете горивното кранче (фиг. 9).
e. Издърпайте бавно дръжката на стартера (фиг. 9) и
върнете дръжката в нейното първоначално положение,
когато се усети известно съпротивление. Тази опера-
ция е необходима, за да се предотврати проникване
на външна влага в горивната камера.
Завиване/Обръщане
a. Освободете лоста за управление на задвижването
(фигура 9).
b. Преместете регулатора на газта (фигура 9) на позиция
«SLOW» (бавно).
c. Поставете индикатора на лоста за смяна на предавките
(фигура 10 – детайл A) на позиция «F» (движение
напред). Ножовете няма да се задвижат.
d. Повдигнете дръжката, за да вдигнете ножовете над
земята (фигура 9).
e. Наклонете дръжката в посока обратна на желаната
за завиване, като внимавате ръцете и краката да са
далече от ножовете.
След като извършите обръщането на 180о, спуснете ръч-
ката. Поставете индикатора на лоста за превключване в
положение (F) (за оран) и преместете органа за управление
на дросела на желаната скорост. За да започнете оранта,
натиснете освобождаването на задвижването и задръжте
лоста за управление на задвижването до ръчката.
Външни предпазители
Задната част на външните предпазители (фигура 9) има
отвори, така че да могат да се вдигат при дълбока оран/
копаене и да се свалят при плитка оран/копаене, за да
предпазят малките растения от затрупване. Разхлабете
гайка «A» в отвора и гайка «B». Преместете предпазителя
до желаната позиция (и от двете страни). Затегнете гайките.
10
20
19
dept
h_sta
ke_
2 18
17
13
14
15
16
1
2
9
6
4
5
3
7
8
depth_stak
e_
1
11
12
