19
3

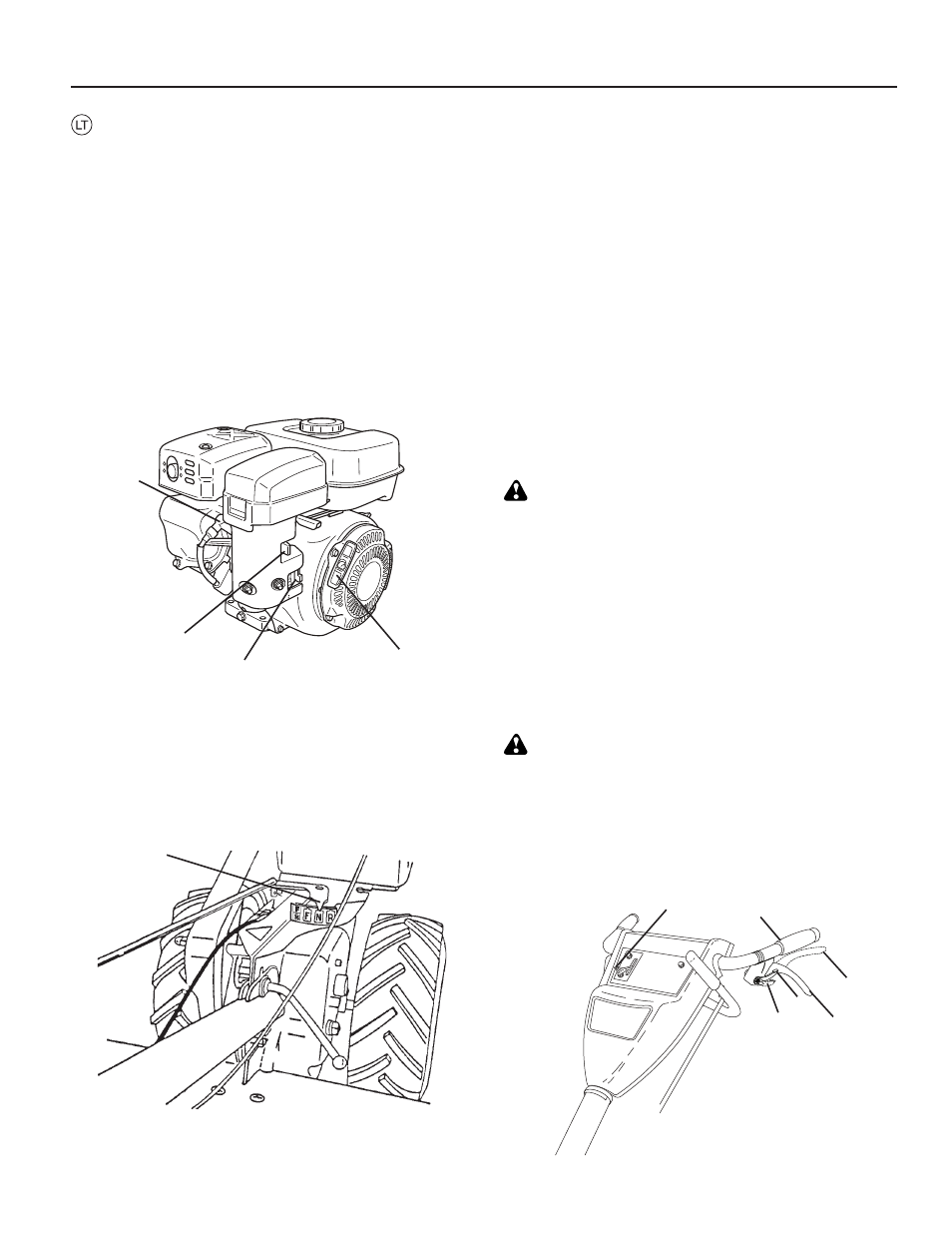

Piešinys 6
Piešinys 7
Piešinys 8
1. Starterio
rankena
2. Duslintuvo
svirtis
3. Žvakės laidas
4. Degalų vožtuvas
5. Greičių dėžės perjungiklio indikatorius
6. Pavarų perjungimo svirties padėtis „Išjungta“
7. Pavarų perjungimo svirties padėtis „Įjungta“
8. Pavarų perjungimo fi ksatoriaus padėtis „Atblokuota“
9. Pavarų perjungimo fi ksatoriaus padėtis „Užblokuota“
10. Droselio kontrolė
11. Rankena
Variklio užvedimas
a. Atjunkite žvakės laidą (6 pav.).
b. Nustatykite pavaros svirties indikatorių į padėtį „N“ (neu-
trali) (7 pav.).
c. Atidarykite degalų vožtuvą (6 pav.).
d. Nustatykite sklendės valdiklį (8 pav.) 1/3 eigos link
didžiausio greičio padėties.
e. Uždarykite sklendės svirtį (6 pav.).
f. Viena ranka paimkite starterio rankeną (6 pav.), o kita
laikykite rankenos strypą. Lėtai traukite virvę, kol variklis
pasieks paleidimo kompresijos ciklą (tuomet virvę bus
šiek tiek sunkiau traukti).
g. Traukite virvę staigiu, ištisiniu judesiu visu rankos ilgiu.
Tvirtai laikykite starterio rankeną ir leiskite virvei lėtai
susivynioti. Neleiskite, kad starterio rankena staigiai
įlįstų į starterį.
h. Kartokite (e.) ir (f.) veiksmus, kol variklis įsijungs. Kai
variklis įsijungia. Pamažu darykite sklendę sukdami jos
svirtį (6 pav.) ir visiškai atidarykite, kai variklis įkais.
i. Nustatykite sklendės valdiklį (8 pav.) į padėtį „SLOW“
(lėtas) kelioms minutėms, kad variklis įkaistų.
ĮSPEJIMAS!
Paleidžiant variklį pavarų perjungimo svirtis turi būti nustatyta
į padėtį „Išjungta“ (8 pav.).
ĮSIDEMĖKITE!
Kad įranga tolygiai dirbtų tuščia eiga, naujas variklis turi nuo
3 iki 5 minučių dirbti padidintu greičiu. Tuščios eigos greitis
nusieguliuoja teisingai po šios nestandartinės procedūros.
Virbalų darbas
a. Pasukite droselio kontrolę į pageidaujamą greitį.
b. Kad pradėtų suktis dantys, paspauskite pavarų perjungimo
fi ksatorių ir nuspauskite pavarų perjungimo svirtį į padėtį
„Įjungta“(8 pav.).
ĮSPĖJIMAS!
Perjungdami į kitą padėtį visada atleiskite pavarų perjungimo
svirtį. Atleidus pavarų perjungimo svirtį bus išjungtas pavarų
perjungimo fi ksatorius.
5
1
2
4
3
9
10
11
8
7
6
